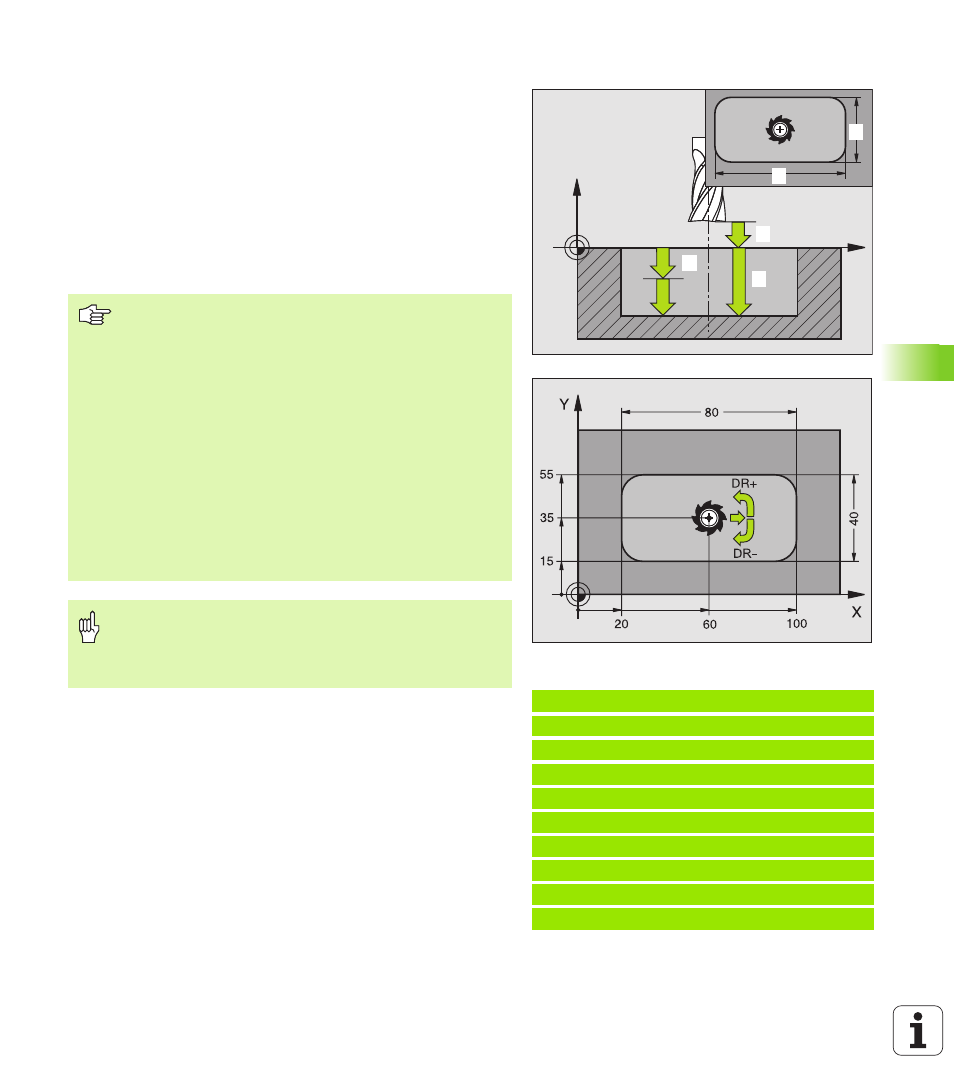

FRESATURE DI TASCHE (Ciclo 4)
I cicli 1, 2, 3, 4, 5, 17, 18 si trovano nel gruppo di cicli Cicli speciali.
Selezionare nel secondo livello softkey il softkey OLD CYCLS.
1 L'utensile penetra nel pezzo dalla posizione di partenza (centro
della tasca) e si porta alla prima PROFONDITÀ DI
ACCOSTAMENTO
2 Successivamente l'utensile si porta prima in direzione positiva del
lato più lungo - nelle tasche quadrate in direzione Y positiva - e
svuota la tasca dall'interno verso l'esterno
3 Questa procedura si ripete (da 1 a 2), fino al raggiungimento della
PROFONDITÀ
4 Alla fine del ciclo il TNC riporta l'utensile alla posizione di partenza
Esempio: Blocchi NC
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 FRESATURA DI TASCHE
13 CYCL DEF 2.1 DIST 2
14 CYCL DEF 4.2 PROFOND -10
15 CYCL DEF 4.3 ACCOST 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RAGGIO 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
1 1
1 2
1 3
1 4
1 5
Prima della programmazione
Utilizzare frese con tagliente frontale a taglio centrale
(DIN 844) o eseguire una foratura preliminare al centro
della tasca.
Preposizionare nel centro della tasca con R0.
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Per la LUNGHEZZA 2° LATO vale la seguente condizione:
LUNGHEZZA 2° LATO maggiore di [(raggio
arrotondamento) + accostamento laterale k].
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione Pericolo di collisioni!
