1.2 Schermo e pannello di comando
Schermo
Il TNC viene fornito con uno schermo piatto TFT da 15 pollici (vedere
figura a destra in alto).
Definizione della ripartizione dello schermo
La ripartizione dello schermo viene scelta dall'Utente: il TNC può
visualizzare, p. es., nel modo operativo PROGRAMMAZIONE, il
programma nella finestra sinistra, mentre la finestra destra può
visualizzare una grafica di programmazione. In alternativa è possibile
visualizzare nella finestra destra anche la visualizzazione di stato o il
solo programma in una finestra grande. Quali finestre il TNC può
visualizzare dipende dal modo operativo selezionato.
Definizione della ripartizione dello schermo
Premere il tasto di commutazione schermo: nella riga
softkey vengono visualizzate le possibili ripartizioni
dello schermo, vedere "Modalità operative", pag. 31
Selezionare mediante softkey la ripartizione dello
schermo

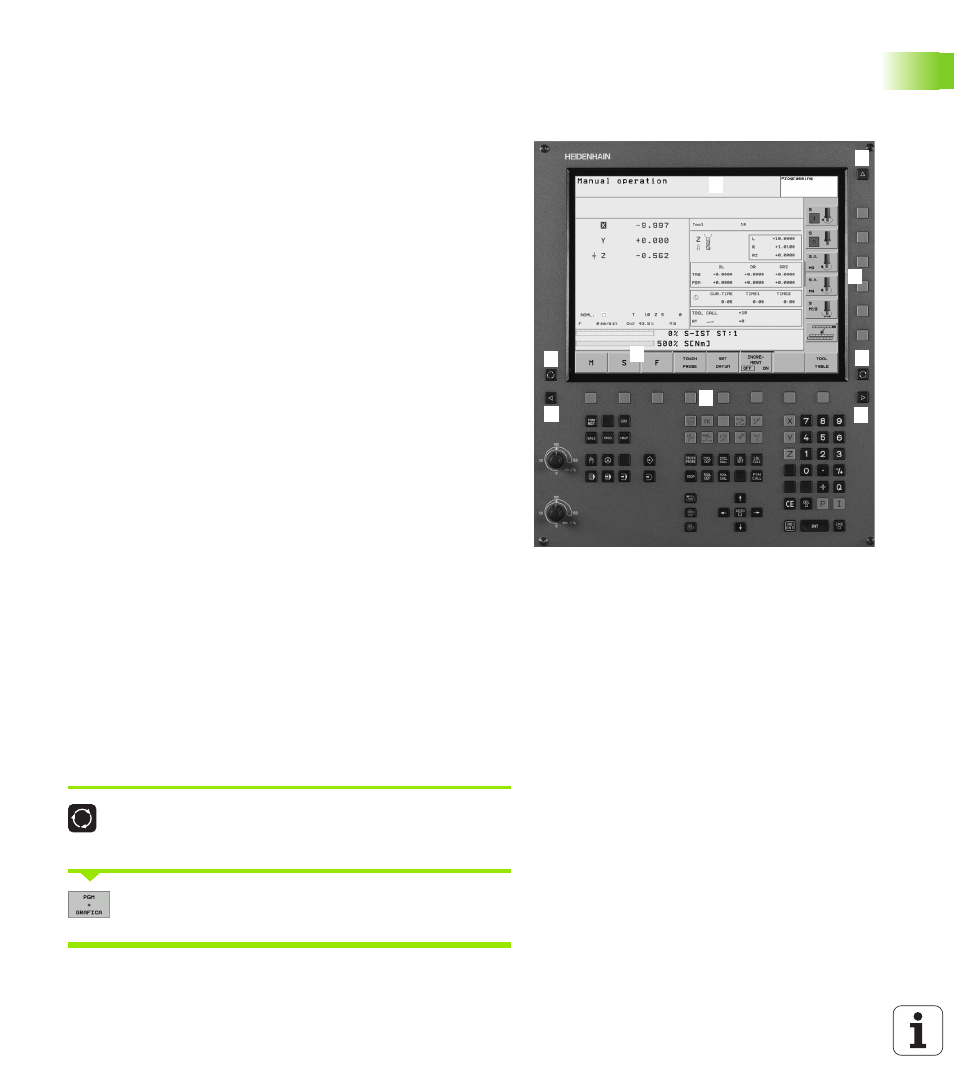

1 Riga di intestazione
All'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati: i modi operativi "Macchina" a sinistra e
i modi operativi "Programmazione" a destra. Il modo operativo
attivo compare nel campo più lungo della riga di intestazione.
Nello stesso campo vengono visualizzati anche le domande di
dialogo e i messaggi (eccezione: quando il TNC visualizza solo
grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una
riga softkey. che si selezionano con i relativi tasti sottostanti. Delle
barrette strette direttamente sopra la barra softkey visualizzano il
numero delle barre softkey selezionabili con i tasti cursore neri
disposti alle relative estremità. La barra softkey attiva è
evidenziata in chiaro.
3 Tasti di selezione softkey
4 Commutazione barre softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modalità operative "Programmazione"/
"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina
8 Commutazione barre per softkey del costruttore della macchina
