220 8 Programmazione: cicli
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

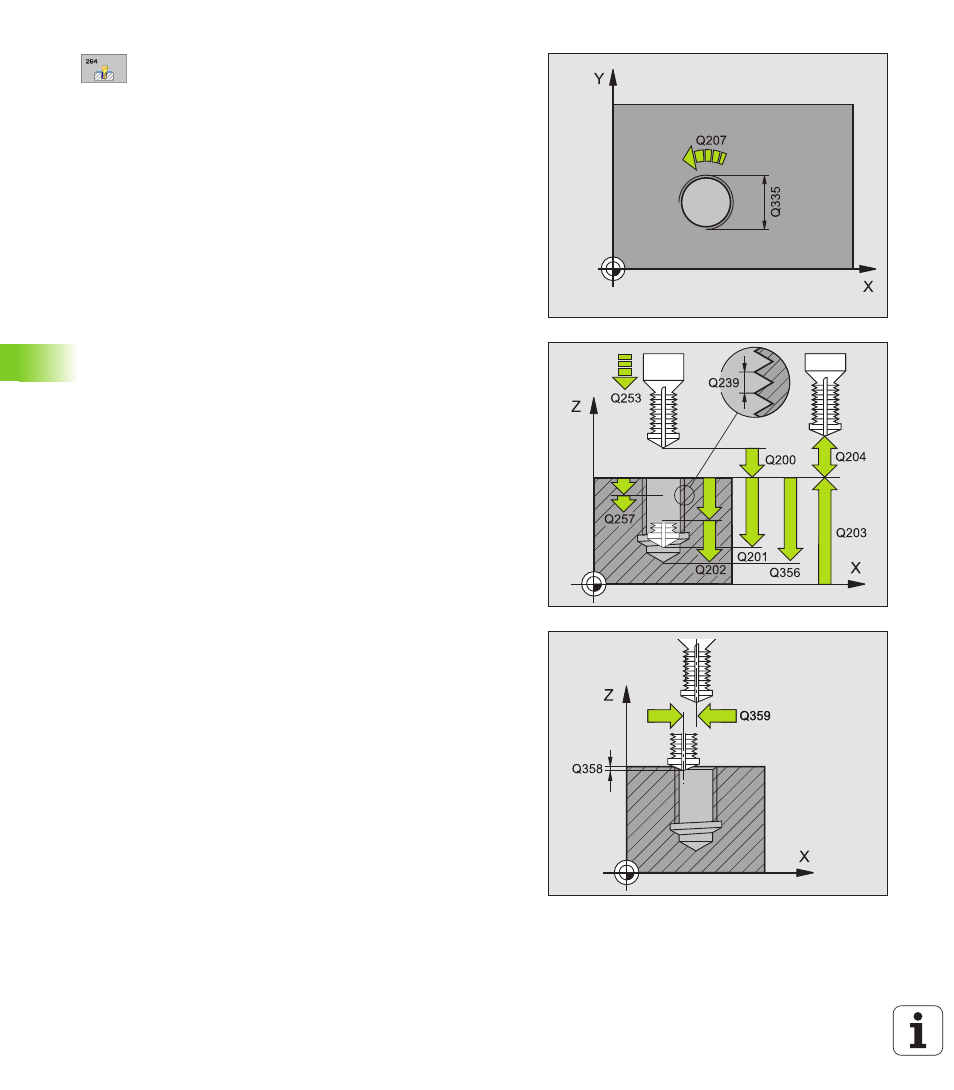

 Diametro nominale Q335: diametro della filettatura
 Passo della filettatura Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
 Profondità di filettatura Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
 PROFONDITÀ DI FORATURA Q356 (incrementale):
distanza tra la superficie del pezzo e il fondo del foro
 AVANZ. AVVICINAMENTO Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
 PROFONDITÀ DI ACCOSTAMENTO Q202 (incrementale):
quota di accostamento dell’utensile. La profondità
non deve essere un multiplo della profondità di
accostamento. Il TNC si porta in un unico passo fino
alla PROFONDITÀ quando:
„ PROFONDITÀ DI ACCOSTAMENTO e
PROFONDITÀ sono uguali
„ la PROFONDITÀ DI ACCOSTAMENTO è maggiore
della PROFONDITÀ
 DISTANZA DI PREARRESTO SOPRA Q258 (incrementale):
distanza di sicurezza per il posizionamento in rapido,
quando il TNC, dopo un ritorno dal foro, riporta
l'utensile alla profondità di accostamento corrente
 PROFONDITÀ FORO FINO A ROTTURA TRUCIOLO Q257
(incrementale): accostamento dopo che il TNC ha
eseguito una rottura truciolo Nessuna rottura truciolo
con impostazione 0
 INVERSIONE NELLA ROTTURA TRUCIOLO Q256
(incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli
 PROFONDITÀ FRONTALE Q358 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo con
lavorazione frontale dello smusso
 Eccentricità di smusso frontale Q359
(incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
