HEIDENHAIN TNC 320 33
1
.4 V
isualizzazioni di stat
o 1.4 Visualizzazioni di stato

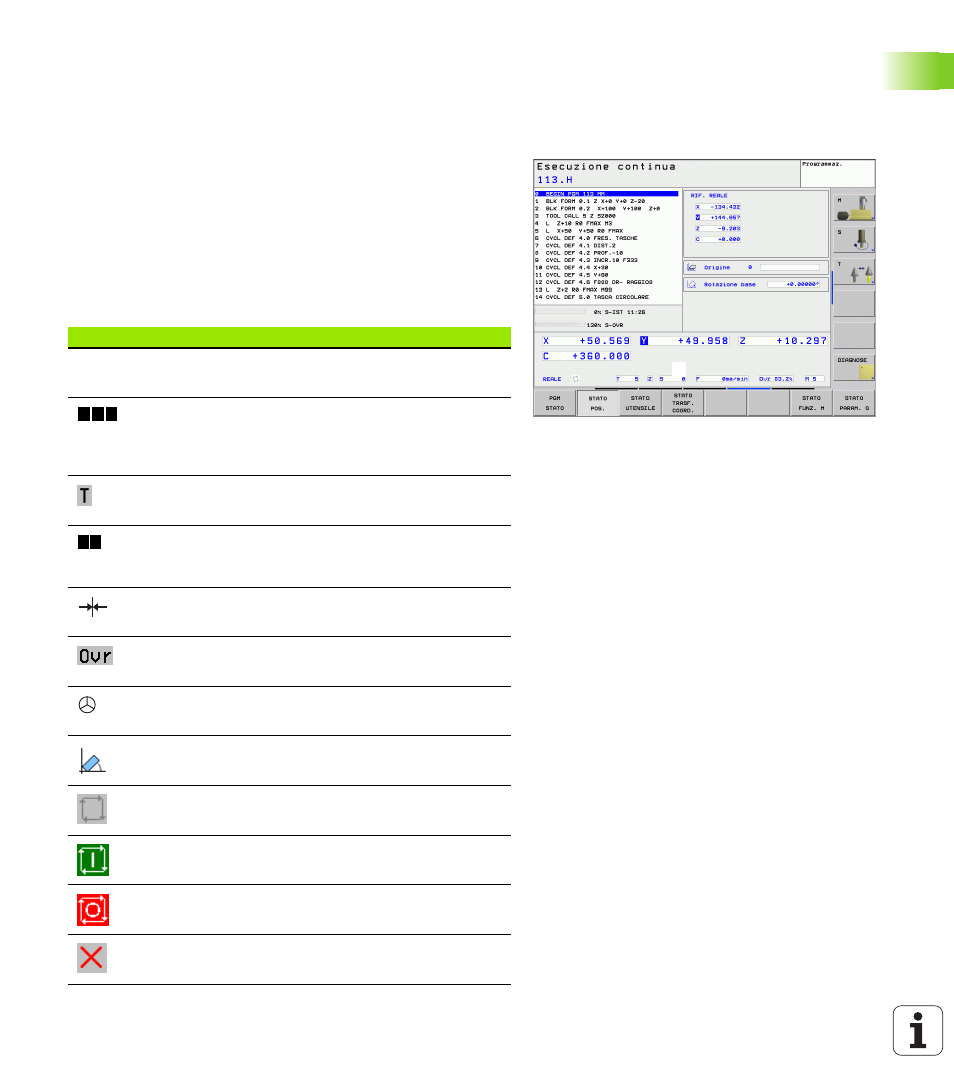

Visualizzazione di stato "generale"
La visualizzazione di stato generale 1 informa sullo stato attuale della
macchina. Essa compare automaticamente nelle modalità
„ Esecuzione singola ed Esecuzione continua, salvo non sia
selezionata esclusivamente la funzione di visualizzazione "Grafica" e
nel
„ Introduzione manuale dati.
Nelle modalità operative Funzionamento manuale e Volantino
elettronico la visualizzazione di stato compare nella finestra grande.
Informazioni della visualizzazione di stato
Icona Significato
Coordinate reali o nominali della posizione attuale
Assi della macchina; gli assi ausiliari vengono indicati
con lettere minuscole. La sequenza e il numero di
assi visualizzati sono definiti dal costruttore della
macchina. Consultare il Manuale della macchina
Numero utensile T
L'indicazione dell'avanzamento in pollici corrisponde
alla decima parte del valore effettivo. Numero giri S,
avanzamento F, funzione attiva ausiliaria M
Asse bloccato
Impostazione override percentuale
Possibilità di traslare l'asse con il volantino
Traslazione assi tenendo conto della rotazione base
Nessun programma attivo
Programma avviato
Programma arrestato
Programma interrotto
1 1
REALE
X Y Z
F S M
