HEIDENHAIN TNC 320 265
8.5 Cicli SL
Profili sovrapposti
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca con
una tasca sovrapposta o rimpicciolire un'isola.
Sottoprogrammi: tasche sovrapposte

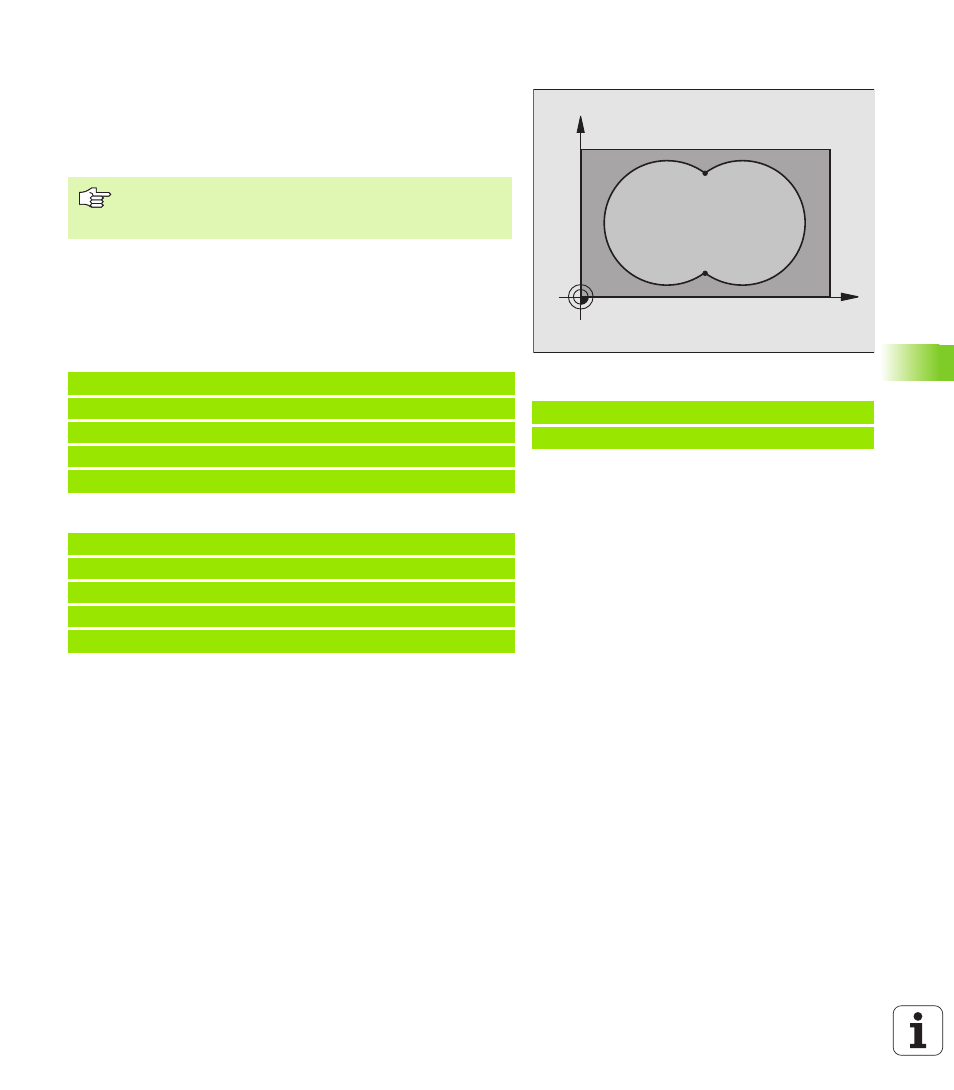

Le tasche A e B si sovrappongono.
I punti di intersezione S
1
e S
2
vengono calcolati dal TNC, non occorre
programmarli.
Le tasche sono programmate quali cerchi pieni.
Sottoprogramma 1: Tasca A
Sottoprogramma 2: Tasca B
Esempio: Blocchi NC
12 CYCL DEF 14.0 PROFILO
13 CYCL DEF 14.1 LABEL PROFILO 1/2/3/4
X
Y
A B
S
1
S
2
I seguenti esempi di programma sono sottoprogrammi di
profilo che vengono chiamati in un programma principale
del ciclo 14 PROFILO.
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
