332 9 Programmazione: Sottoprogrammi e ripetizioni di blocchi di programma
9.6 Esempi di pr
ogr
ammazione

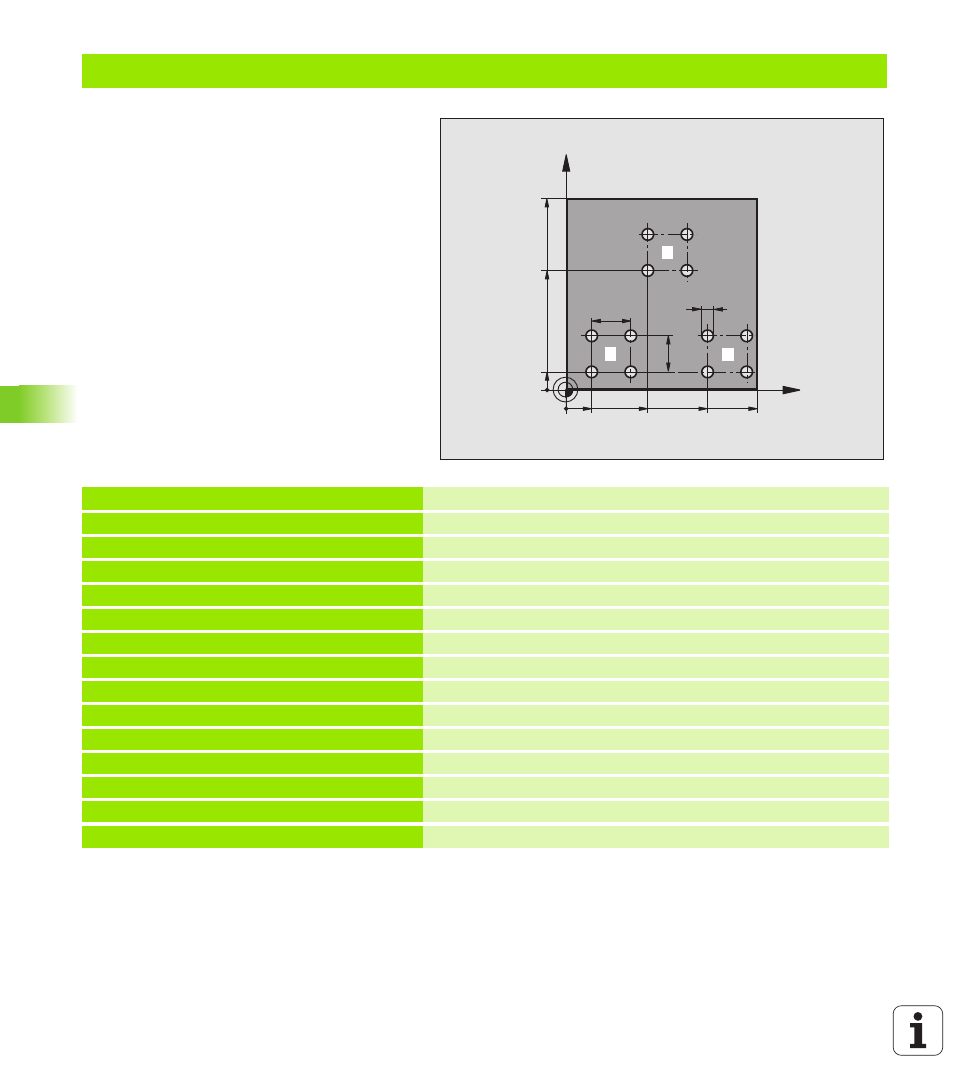

Esempio: Gruppi di fori
Esecuzione del programma
„ Posizionamento sui gruppi di fori nel programma
principale
„ Chiamata gruppo di fori (sottoprogramma 1)
„ Una sola programmazione del gruppo di fori nel
sottoprogramma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5 Definizione utensile
4 TOOL CALL 1 Z S5000 Chiamata utensile
5 L Z+250 R0 FMAX Disimpegno utensile
6 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DIST. DI SICUREZZA
Q201=-10 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;TEMPO DI SOSTA SOPRA
Q203=+0 ;COOR. SUPERF.
Q204=10 ;2A DIST. DI SICUREZZA
Q211=0.25 ;TEMPO DI SOSTA SOTTO
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
