HEIDENHAIN TNC 320 443
13.2 Calibr
azione del sist
ema di tastat
ur
a digitale
13.2 Calibrazione del sistema di
tastatura digitale
Introduzione
Il sistema di tastatura deve essere calibrato
„ Messa in servizio
„ alla rottura del tastatore
„ alla sostituzione del tastatore
„ in caso di modifica dell'avanzamento di tastatura
„ in caso di irregolarità, p. es., a seguito di un riscaldamento della
macchina
Nella calibrazione il TNC rileva la lunghezza "efficace" del tastatore e il
raggio "efficace" della sfera di tastatura. Per la calibrazione del sistema
di tastatura 3D fissare sulla tavola della macchina un anello di
regolazione a spessore e raggio interno noti.

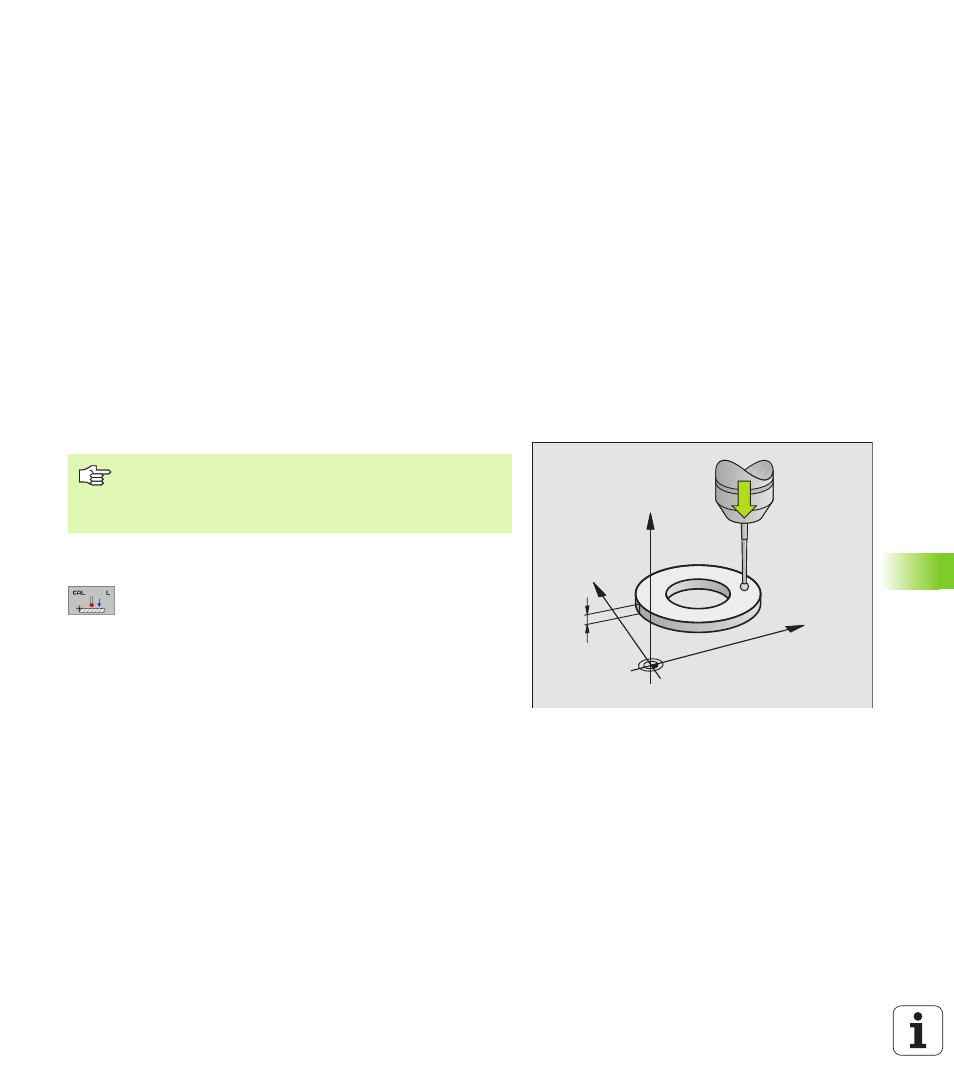

Calibrazione della lunghezza efficace
 Impostare l'origine nell'asse del mandrino in modo da avere per la
tavola della macchina: Z=0.
 Selezione della funzione di calibrazione per la
lunghezza del tastatore: premere il softkey
FUNZIONE TASTATURA e CAL L. Il TNC visualizza
una finestra menu con 4 campi di introduzione
 ORIGINE: introdurre lo spessore dell'anello di
regolazione
 I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati
 Accostare il tastatore alla superficie dell’anello di
regolazione
 Se necessario modificare la direzione di spostamento:
effettuare la selezione mediante softkey o i tasti
cursore
 Tastatura della superficie: premere il tasto esterno di
START
5
Y
X
Z
La lunghezza efficace del tastatore si riferisce sempre
all'origine dell'utensile. Di regola il Costruttore della
macchina colloca l'origine dell'utensile sul naso del
mandrino.
