216 8 Programmazione: cicli
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

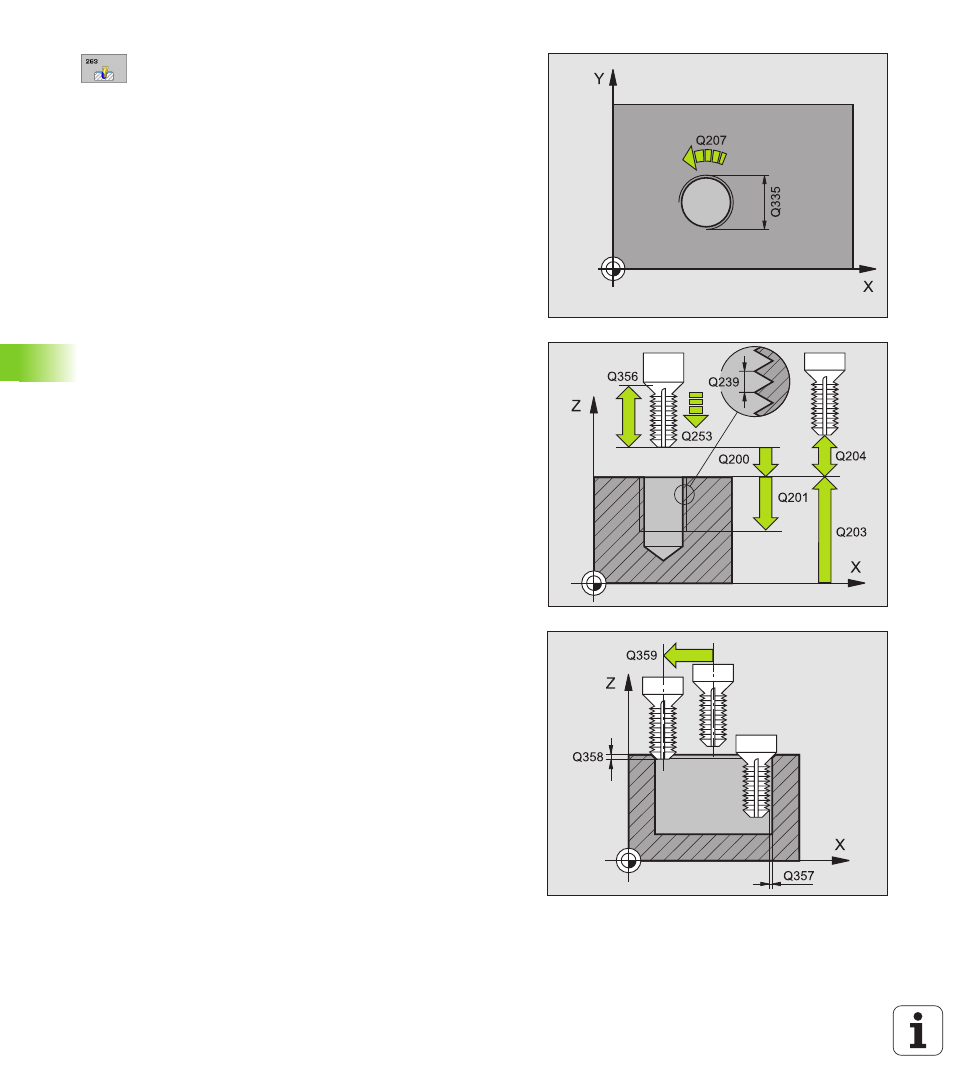

 Diametro nominale Q335: diametro della filettatura
 Passo della filettatura Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
 Profondità di filettatura Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
 Profondità di allargatura Q356: (incrementale):
distanza tra la superficie del pezzo e la punta
dell'utensile
 AVANZ. AVVICINAMENTO Q253: velocità di spostamento
dell'utensile durante la penetrazione nel pezzo e
l'estrazione dal pezzo in mm/min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
 Distanza di sicurezza laterale Q357
(incrementale): distanza tra il tagliente dell'utensile e
la parete del foro
 PROFONDITÀ FRONTALE Q358 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo con
lavorazione frontale dello smusso
 Eccentricità di smusso frontale Q359
(incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
