HEIDENHAIN TNC 320 425
12.3 Selezione dell'indicazione di posizione
12.3 Selezione dell'indicazione di
posizione
Impiego
Nel Funzionamento manuale e per le modalità di esecuzione del
programma si può intervenire sulla visualizzazione delle coordinate.

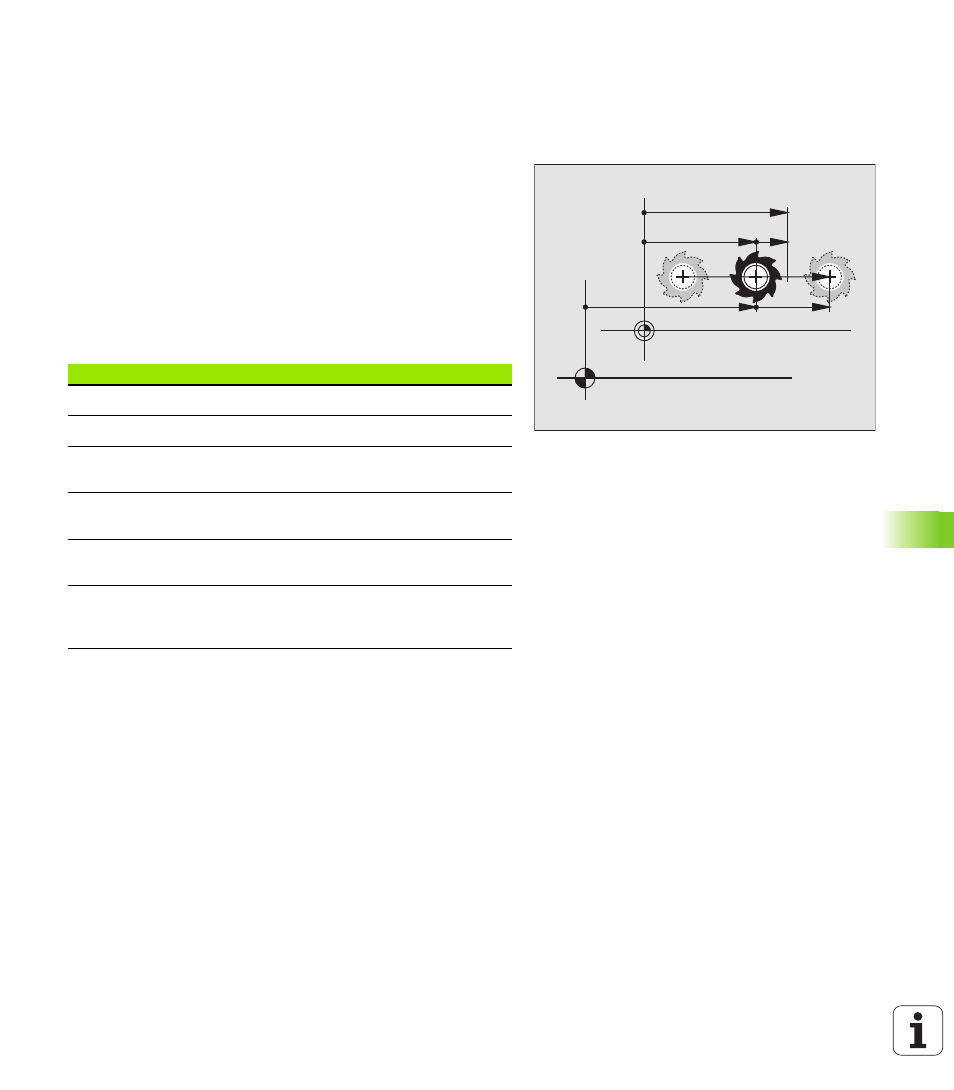

La figura a destra illustra varie posizioni dell'utensile
„ Posizione di partenza
„ Posizione finale dell'utensile
„ Origine pezzo
„ Origine macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare le
seguenti coordinate:
Con la funzione MOD Posizione 1 si seleziona l'indicazione di
posizione nella visualizzazione di stato.
Con la funzione MOD Posizione 2 si seleziona l'indicazione di
posizione nella visualizzazione di stato supplementare.
Funzione Schermo
Posizione nominale; valore preimpostato dal TNC NOMIN
Posizione reale; posizione attuale dell'utensile REALE
Posizione di riferimento; posizione reale riferita
all'origine della macchina RIF. REALE
Posizione di riferimento; posizione nominale
riferita all'origine della macchina RIF. NOM.
Errore di inseguimento; differenza tra posizione
nominale e reale INSEG
Distanza residua rispetto alla posizione
programmata; differenza tra posizione reale e
finale DIST
