HEIDENHAIN TNC 320 171
7.
4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e

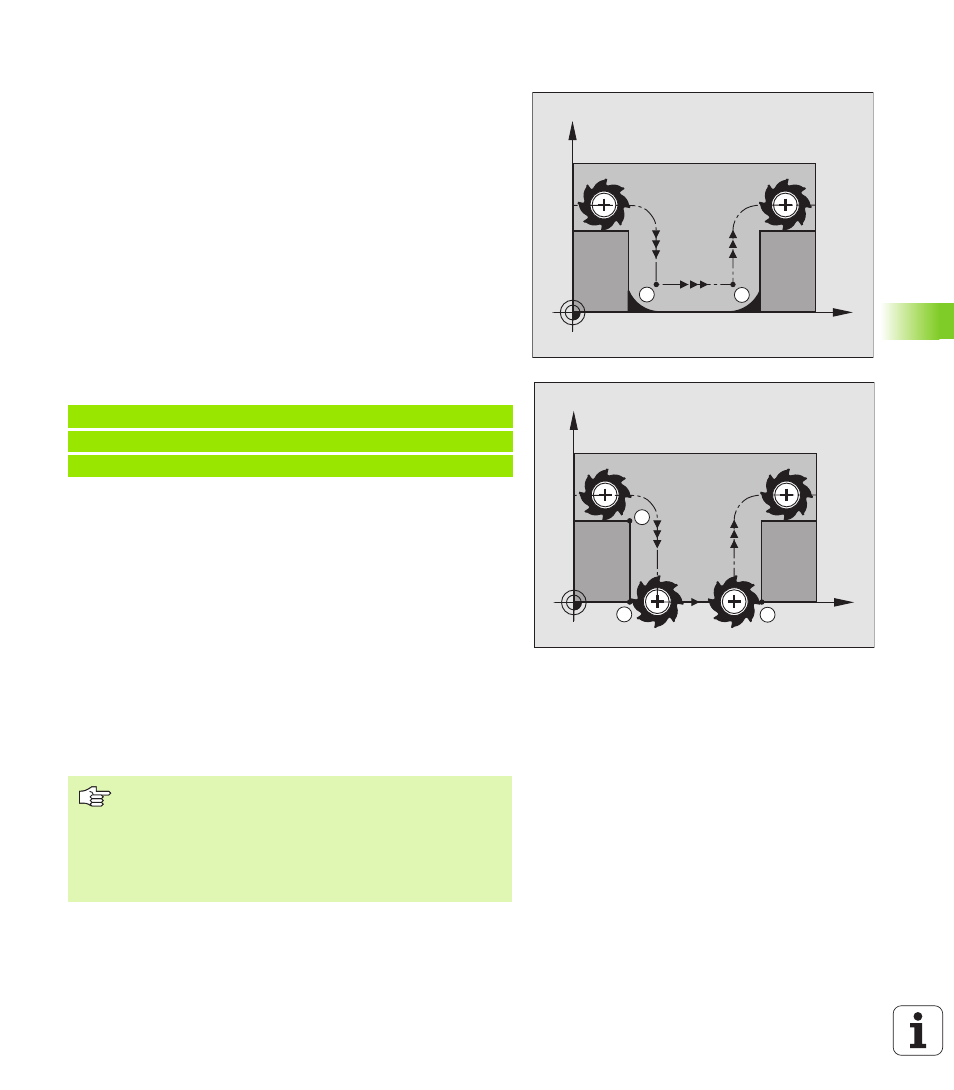

Lavorazione completa di spigoli aperti: M98
Comportamento standard
Negli angoli interni il TNC calcola l'intersezione delle traiettorie della
fresa, portando l'utensile da questo punto nella nuova direzione.
Quando il profilo sugli angoli è aperto, questo comportamento implica
una lavorazione incompleta:
Comportamento con M98
Con la funzione ausiliaria M98 il TNC fa avanzare l'utensile finché ogni
punto del profilo risulti effettivamente lavorato:
Attivazione
M98 è attiva solo nei blocchi di programma nei quali viene
programmata.
M98 diventa attiva alla fine del blocco.
Blocchi esplicativi NC
Posizionamento progressivo della fresa sui punti del profilo 10, 11, 12:
Velocità di avanzamento per archi di cerchio:
M109/M110/M111
Comportamento standard
Il TNC riferisce la velocità di avanzamento programmata al centro della
traiettoria dell'utensile.
Comportamento per archi di cerchio con M109
Nelle lavorazioni interne e esterne il TNC mantiene negli archi di
cerchio un avanzamento costante sul tagliente dell'utensile.
Comportamento per archi di cerchio con M110
Il TNC tiene l'avanzamento costante sugli archi di cerchio
esclusivamente per le lavorazioni interne, mentre nella lavorazione
esterna di archi di cerchio l'avanzamento non viene adattato.
Attivazione
Le funzioni M109 e M110 sono attive dall'inizio del blocco.
Le funzioni M109 e M110 vengono disattivate con M111.
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S S
X
Y
11 12
10
La funzione M110 è attiva anche nella lavorazione interna
di archi di cerchio con cicli di profilo. Se si definisce la
funzione M109 o M110 prima della chiamata di un ciclo di
lavorazione, l'adattamento dell'avanzamento ha effetto
anche per gli archi di cerchio interni al ciclo di lavorazione.
Alla fine del ciclo di lavorazione o a seguito di una sua
interruzione viene ristabilita la condizione iniziale.
