HEIDENHAIN TNC 320 37
1
.5 A
ccessor
i: sist
emi di tastat
ur
a 3D e v
o
lantini elet
tr
onici HEIDENHAIN
1.5 Accessori: sistemi di tastatura 3D
e volantini elettronici
HEIDENHAIN
Sistemi di tastatura 3D
Con i vari sistemi di tastatura 3D HEIDENHAIN si possono:
„ allineare automaticamente i pezzi
„ impostare le origini in modo rapido e preciso
„ eseguire misurazioni sul pezzo durante l'esecuzione del programma
Sistemi di tastatura digitale TS 220, TS 440 e TS 640
Questi sistemi di tastatura sono particolarmente indicati per
l'allineamento automatico dei pezzi, per l'impostazione delle origini e
per le misurazioni sui pezzi. Il TS 220 trasmette i segnali tramite un
cavo e rappresenta event. un’alternativa più economica.

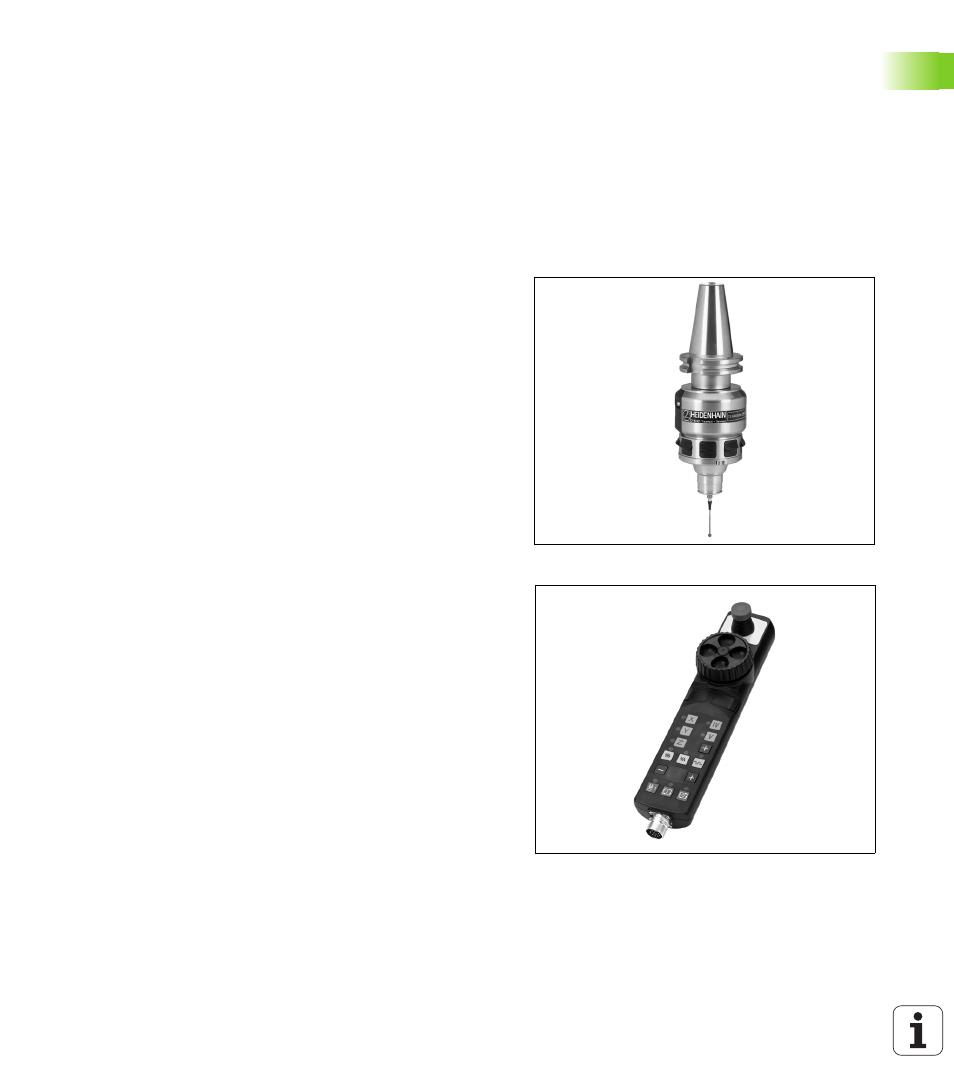

Per le macchine dotate di cambio utensile si addicono in modo
particolare i sistemi di tastatura TS 440 e TS 640 (vedere la figura a
destra) che trasmettono i segnali tramite raggi infrarossi senza
necessità di cavi.
Principio di funzionamento: nei sistemi di tastatura digitali
HEIDENHAIN un sensore ottico, non soggetto ad usura, registra la
deflessione del tastatore. Il segnale generato attiva la memorizzazione
del valore reale della posizione attuale del tastatore.
Volantini elettronici HR
I volantini elettronici consentono una precisa traslazione manuale delle
slitte assi. Il percorso di traslazione per ogni giro di volantino è
selezionabile in un ampio campo. Oltre ai volantini ad incasso HR 130
e HR 150, HEIDENHAIN offre anche il volantino portatile HR 410.
