HEIDENHAIN TNC 320 139
6.5 T
raiet
to
ri
e – Coor
dinat
e
polar
i
6.5 Traiettorie – Coordinate polari
Panoramica
Con le coordinate polari si può definire una posizione tramite l'angolo
PA e la distanza PR rispetto ad un polo CC precedentemente definito
(vedere "Principi fondamentali", pag. 146).
L'uso delle coordinate polari risulta vantaggioso in caso di:
„ posizioni su arco
„ disegni di pezzi con indicazioni in gradi angolari, ad es. per cerchi di
fori

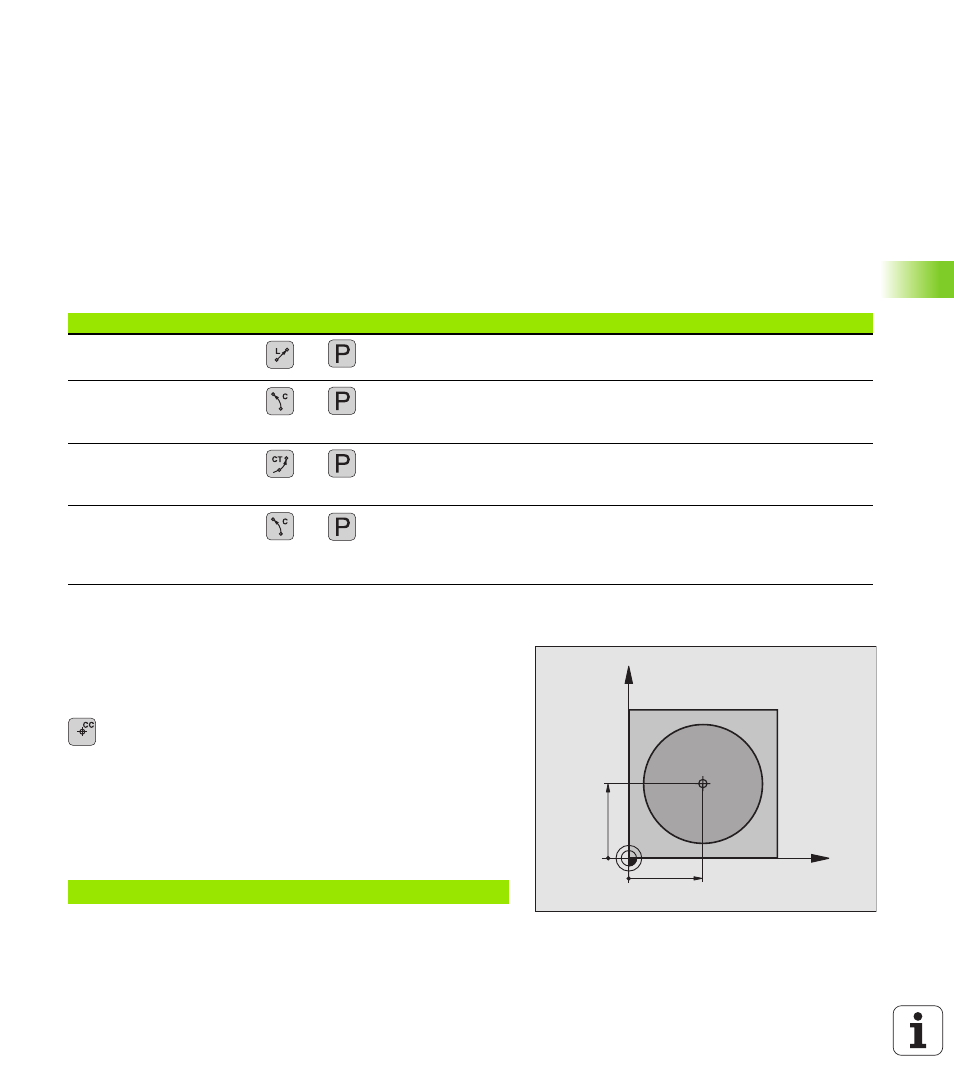

Panoramica delle funzioni di traiettoria con coordinate polari
Origine delle coordinate polari: polo CC
Il polo CC può essere definito in un qualsiasi punto del programma di
lavorazione prima di un'indicazione di posizione in coordinate polari.
Per la definizione del polo procedere come per la programmazione del
centro del cerchio CC.
 Coordinate CC: inserire le coordinate cartesiane per il
polo, oppure
per confermare l'ultima posizione programmata: non
inserire alcuna coordinata. Prima di programmare in
coordinate polari occorre definire il polo CC. Il polo CC
deve essere programmato unicamente in coordinate
cartesiane. Il polo CC rimane attivo fino a quando non
se ne definisce uno diverso.
Blocchi esplicativi NC
Funzione Tasto Movimento utensile Immissioni necessarie
Retta LP + retta Raggio polare, angolo polare del
punto finale della retta
Arco di cerchio CP + Traiettoria circolare intorno al
centro del cerchio/polo CC per il
punto finale dell'arco di cerchio Angolo polare del punto finale del
cerchio, senso di rotazione
Arco di cerchio CTP + Traiettoria circolare con raccordo
tangenziale all'elemento di profilo
precedente Raggio polare, angolo polare del
punto finale del cerchio
Interpolazione elicoidale + Sovrapposizione di una traiettoria
circolare con una retta Raggio polare, angolo polare del
punto finale del cerchio,
coordinata del punto finale
nell'asse utensile
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
