126 6 Programmazione: Programmazione profili
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo

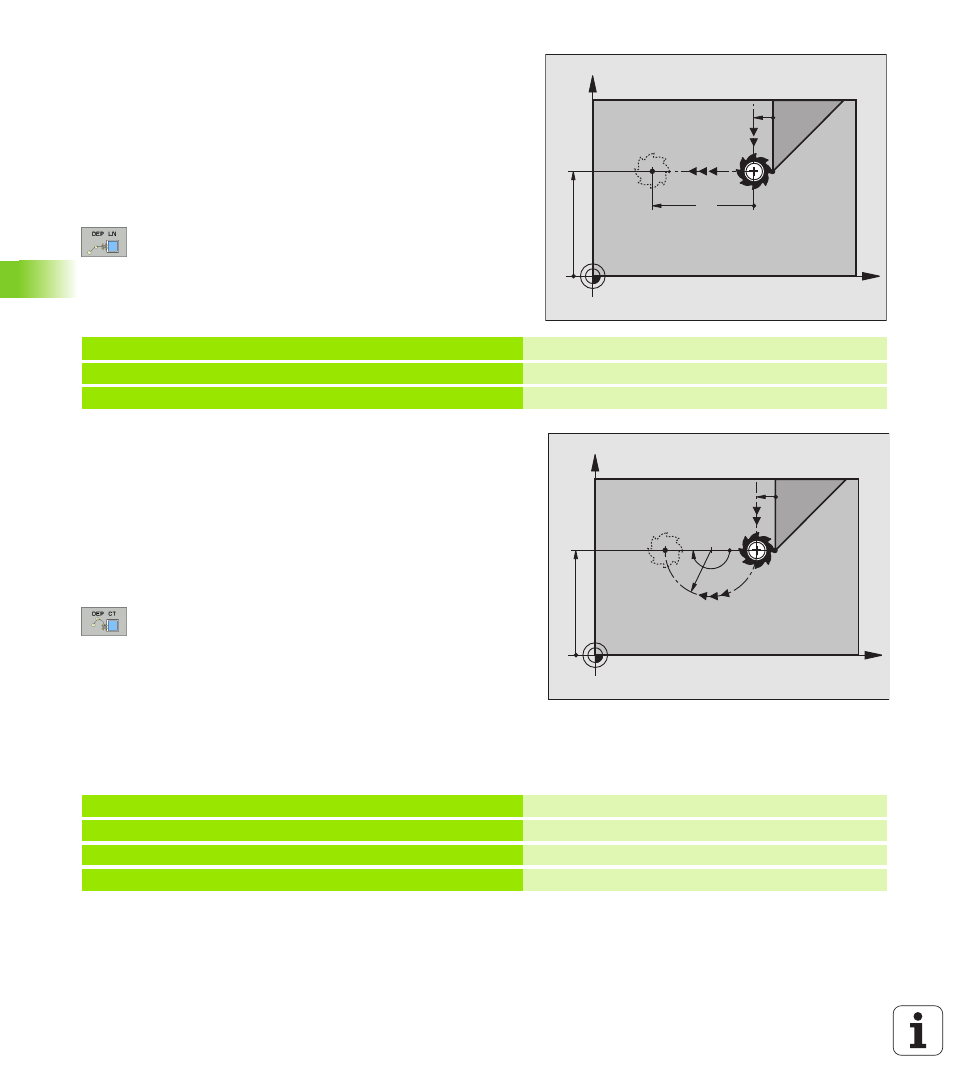

Distacco su una retta perpendicolare all'ultimo
punto del profilo: DEP LN
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al
punto finale P
N
. La retta parte perpendicolarmente dall'ultimo punto
del profilo P
E
. P
N
si trova alla distanza LEN + raggio utensile da P
E
.
 Programmare l'ultimo elemento del profilo con il punto finale P
E
e la
correzione del raggio
 Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LN:
 LEN: inserire la distanza del punto finale P
N
Importante: inserire LEN con segno positivo!
Blocchi esplicativi NC
Distacco su traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: DEP CT
Il TNC sposta l'utensile su una traiettoria circolare dall'ultimo punto del
profilo P
E
al punto finale P
N
. La traiettoria circolare si raccorda
tangenzialmente all'ultimo elemento del profilo.
 Programmare l'ultimo elemento del profilo con il punto finale P
E
e la
correzione del raggio
 Aprire il dialogo con il tasto APPR/DEP e il softkey DEP CT:
 Angolo al centro CCA della traiettoria circolare
 Raggio R della traiettoria circolare
„ Distacco dell'utensile dal lato del pezzo definito
dalla correzione del raggio: inserire R con segno
positivo
„ Distacco dell'utensile dal lato del pezzo opposto a
quello definito dalla correzione del raggio: inserire R
con segno negativo
Blocchi esplicativi NC
X
Y
20
P
E
RR
P
N
R0
RR
20
23 L Y+20 RR F100 Ultimo elemento del profilo: P
E
con correzione raggio
24 DEP LN LEN+20 F100 Distacco perpend. dal profilo con LEN = 20 mm
25 L Z+100 FMAX M2 Disimpegno di Z, salto di ritorno, fine programma
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
23 L Y+20 RR F100 Ultimo elemento del profilo: P
E
con correzione raggio
24 DEP CT CCA 180 R+8 F100 Angolo al centro = 180°,
Raggio traiettoria circolare = 8 mm
25 L Z+100 FMAX M2 Disimpegno di Z, salto di ritorno, fine programma
