HEIDENHAIN TNC 320 119
6.2 Gener
a
lità r
e
lativ
e
alle funzioni tr
aiet
to
ri
a
Correzione raggio
La correzione del raggio deve essere programmata nel blocco di
posizionamento sul primo elemento di profilo. La correzione del raggio
non può iniziare in un blocco per una traiettoria circolare. Programmare
la correzione prima in un blocco lineare (vedere "Traiettorie –
Coordinate cartesiane", pag. 128) o nel blocco di avvicinamento
(blocco APPR, vedere "Avvicinamento e distacco a/da un profilo", pag.
121).
Preposizionamento
Preposizionare l'utensile all'inizio del programma di lavorazione in
modo tale da evitare urti tra utensile e pezzo.
Creazione dei blocchi di programma con i tasti di
programmazione traiettorie
Aprire il dialogo in chiaro con i tasti grigi di programmazione traiettorie.
Il TNC chiederà uno dopo l'altro tutti i dati e inserirà il blocco di
programma nel programma di lavorazione.

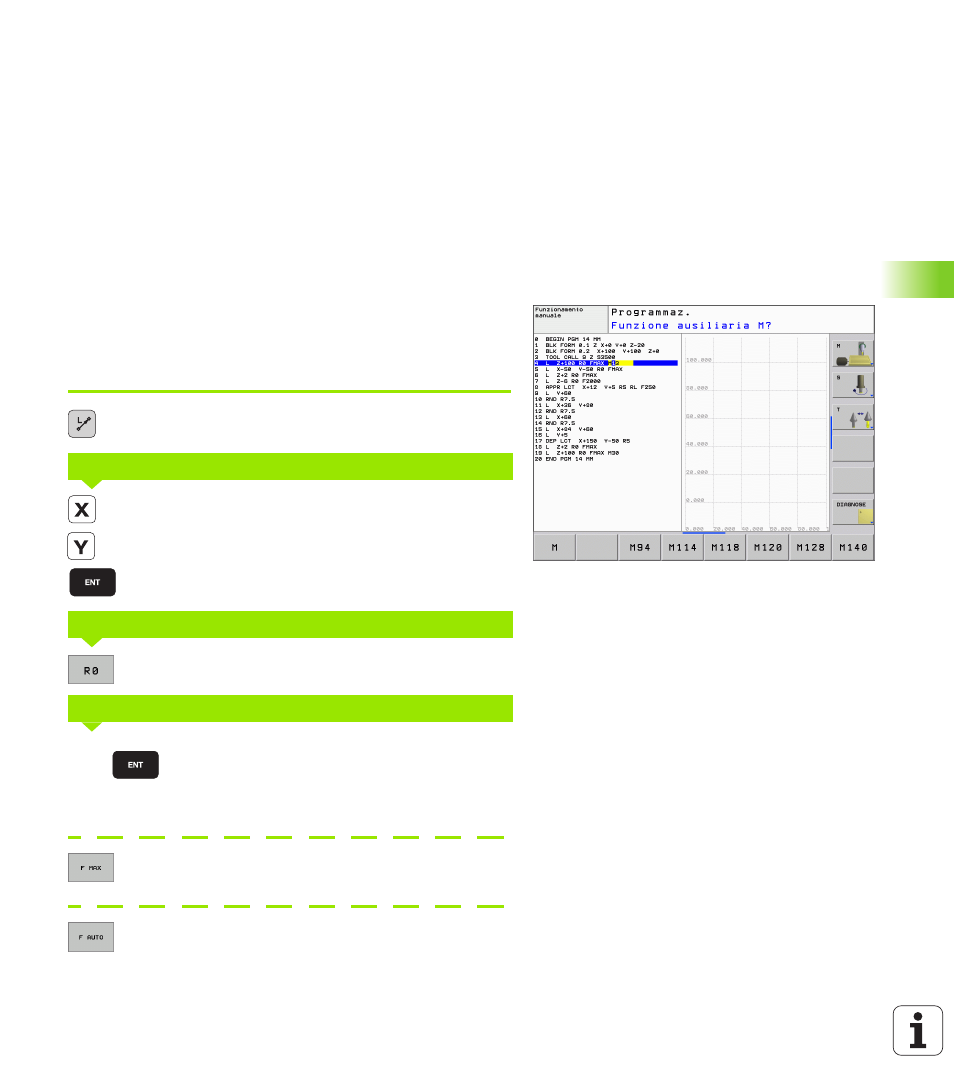

Esempio: programmazione di una retta.
Apertura del dialogo di programmazione: p.es. retta
Inserire le coordinate del punto finale della retta
Selezione correzione raggio: premere p.es. il softkey
R0, l'utensile si sposta senza correzione
Inserire l'avanzamento e confermare con il tasto ENT:
p.es.100 mm/min. Con programmazione in pollici:
l'immissione di 100 corrisponde ad un avanzamento
di 10 pollici/min.
Spostamento in rapido: premere il softkey FMAX
Spostamento con avanzamento definito nel blocco
TOOL CALL
: premere il softkey FAUTO
COORDINATE?
CORR. RAGGIO: RL/RR/SENZA CORR.: ?
AVANZAMENTO F= ? / F MAX = ENT
10
5
100
