306 8 Programmazione: cicli
8.7 Cicli per la con
v
ersione di coor
dinat
e
Traslazione ORIGINE (ciclo 7)

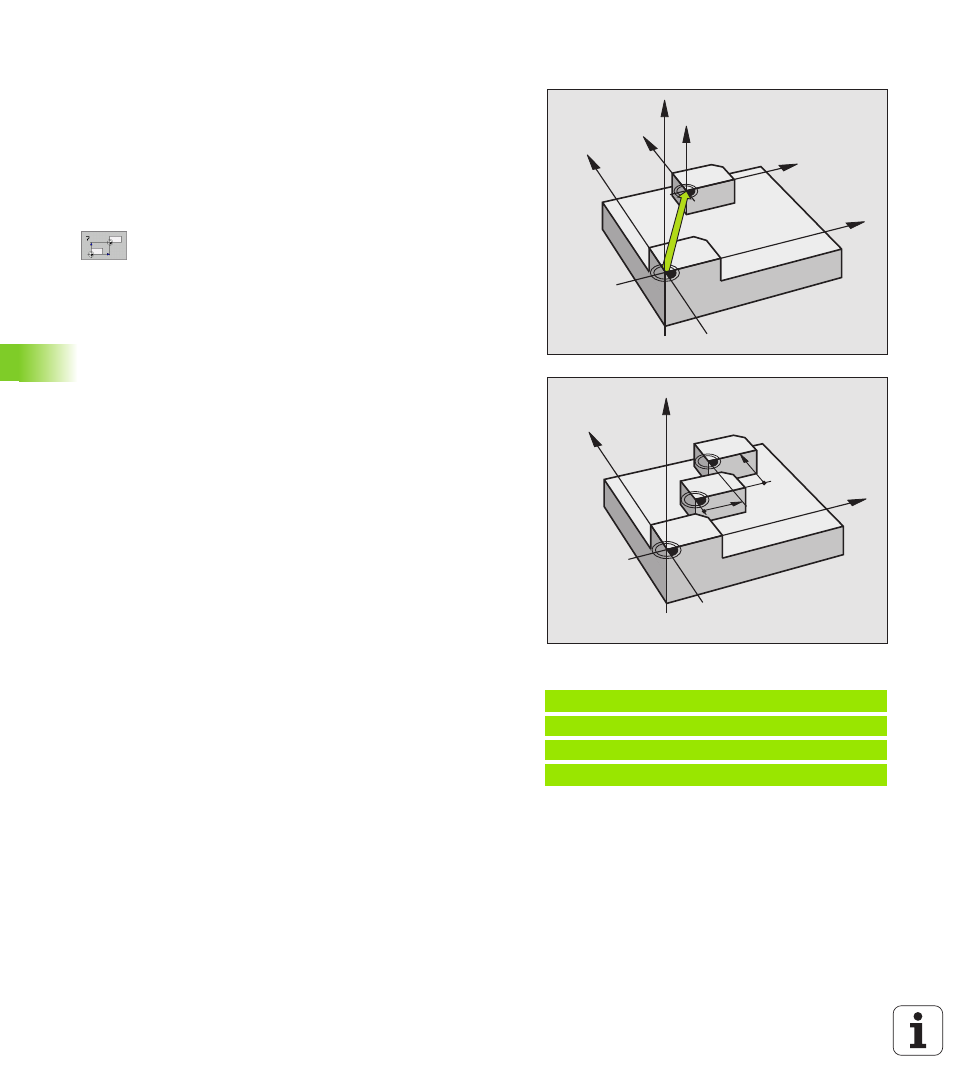

Con la TRASLAZIONE ORIGINE è possibile ripetere una lavorazione in
un punto qualsiasi del pezzo.
Attivazione
Dopo una definizione del ciclo TRASLAZIONE ORIGINE, tutte le quote
di coordinate si riferiscono all'origine nuova. Lo spostamento dei
singoli assi viene visualizzato nell'indicazione di stato supplementare.
È anche consentito inserire assi di rotazione.
 SPOSTAMENTO : inserire le coordinate della nuova
origine. Le quote assolute si riferiscono all'origine del
pezzo precedentemente definita nell'impostazione
della stessa. I valori incrementali si riferiscono
sempre all'ultima origine valida che può già essere
spostata
Annullamento
Un'istruzione di traslazione dell'origine con i valori di coordinate X=0,
Y=0 e Z=0 annulla lo spostamento.
Visualizzazioni di stato
„ L'indicazione grande di posizione si riferisce all'origine attiva
(spostata)
„ Tutte le coordinate indicate nella visualizzazione di stato
supplementare (posizioni, origini) si riferiscono all'origine impostata
manualmente
Esempio: Blocchi NC
13 CYCL DEF 7.0 ORIGINE
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
