HEIDENHAIN TNC 320 289
8.5 Cicli SL

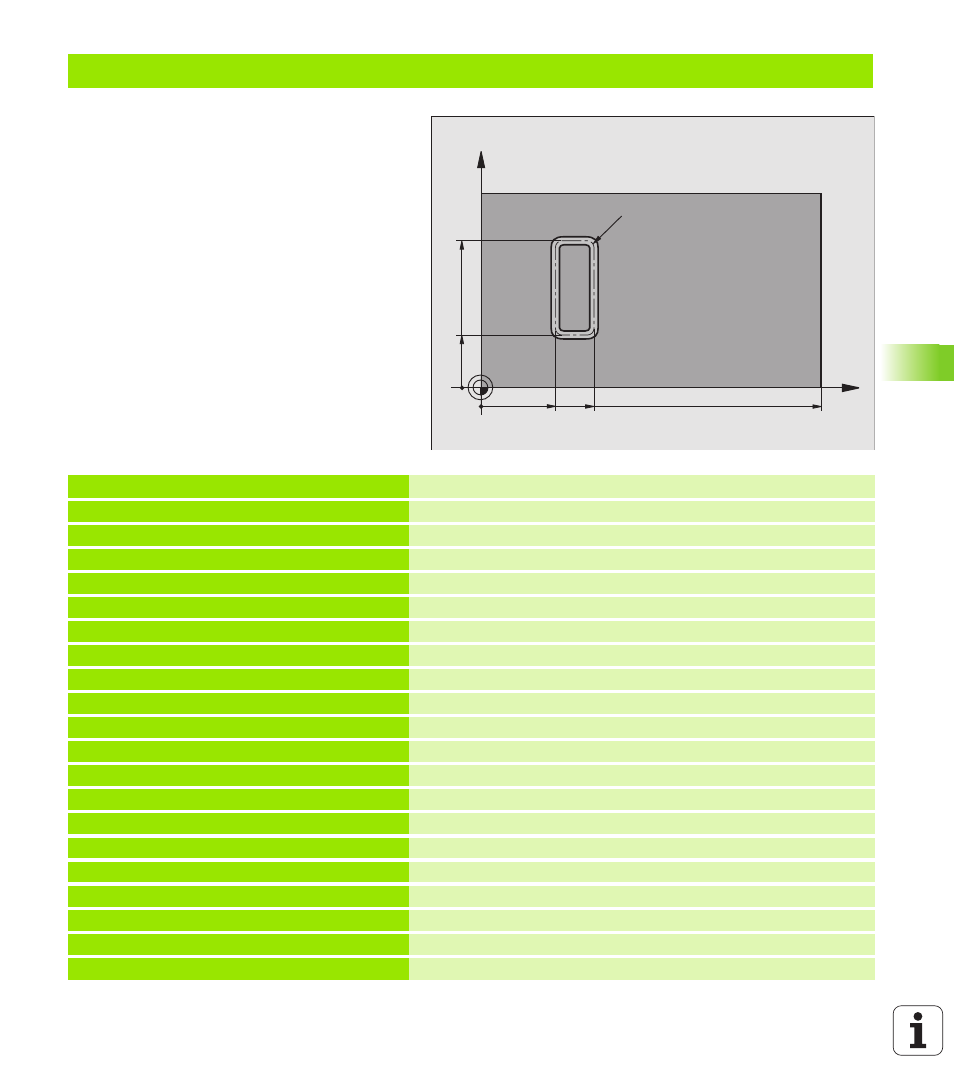

Esempio: Superficie cilindrica con ciclo 28
Avvertenza:
„ Cilindro serrato centralmente sulla tavola
circolare
„ L'origine si trova al centro della tavola circolare
0 BEGIN PGM C27 MM
1 TOOL DEF 1 L+0 R+3.5 Definizione utensile
2 TOOL CALL 1 Y S2000 Chiamata utensile, asse utensile Y
3 L X+250 R0 FMAX Disimpegno utensile
4 L X+0 R0 FMAX Posizionamento dell'utensile al centro della tavola circolare
5 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 28 SUPERFICIE CILINDRICA Definizione dei parametri di lavorazione
Q1=-7 ;PROF. FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q6=2 ;DIST. DI SICUREZZA
Q10=-4 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=250 ;AVANZ. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ DI MISURA
Q20=10 ;LARGH. SCANALATURA
Q21=0.02 ;TOLLERANZA Ripassatura attiva
8 L C+0 R0 FMAX M3 Preposizionamento della tavola rotante
9 CYCL CALL Chiamata ciclo
10 L Y+250 R0 FMAX M2 Disimpegno utensile, fine programma
X
Y
157
60
30
20
R7,5
50
