HEIDENHAIN TNC 320 241
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

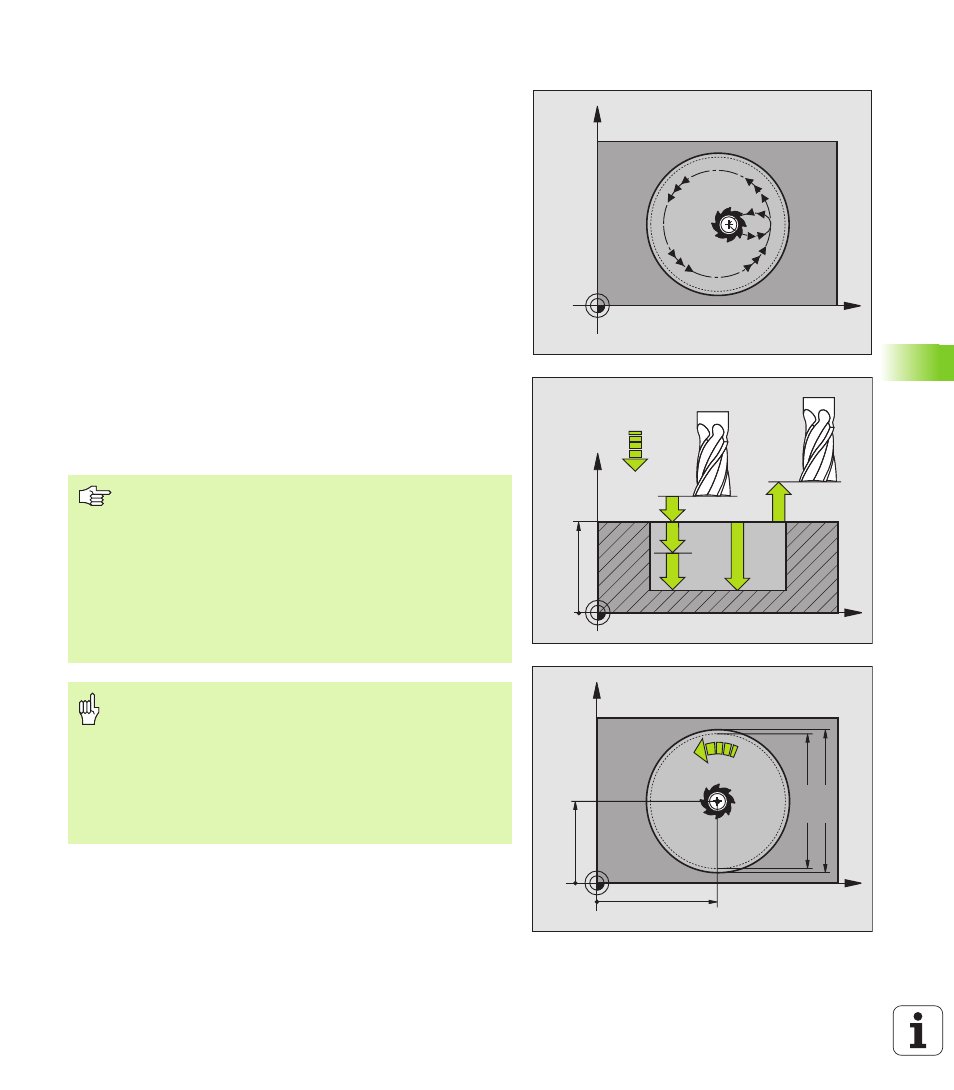

FINITURA TASCHE CIRCOLARI (ciclo 214)
1 Il TNC porta l'utensile automaticamente nell'asse del mandrino alla
DISTANZA DI SICUREZZA oppure, se programmato, alla 2a
DISTANZA DI SICUREZZA e successivamente al centro della tasca
2 Dal centro della tasca l'utensile si porta nel piano di lavoro al punto
di partenza della lavorazione. Per calcolare il punto di partenza il
TNC tiene conto del diametro del pezzo grezzo e del raggio
dell'utensile. Se per il diametro del pezzo grezzo viene inserito 0, il
TNC effettua la penetrazione al centro della tasca
3 Se l'utensile si trova alla 2a DISTANZA DI SICUREZZA il TNC lo
porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO IN PROFONDITÀ alla prima PROFONDITÀ DI
ACCOSTAMENTO
4 Successivamente l'utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l'utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 3 a 5) si ripete fino al raggiungimento della
profondità programmata
7 Alla fine del ciclo, il TNC porta l'utensile con FMAX alla DISTANZA
DI SICUREZZA o, se programmato, alla
2a DISTANZA DI SICUREZZA e successivamente al centro della
tasca (posizione finale = posizione iniziale)
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
Prima della programmazione
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile e nel piano di lavoro.
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Se si desidera rifinire la tasca dal pieno, utilizzare frese con
tagliente frontale a taglio centrale (DIN 844) e
programmare piccoli avanzamenti in profondità.
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione Pericolo di collisioni!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
