HEIDENHAIN TNC 320 255
8.4 Cicli per la definizi
one di sag
o
me di punti

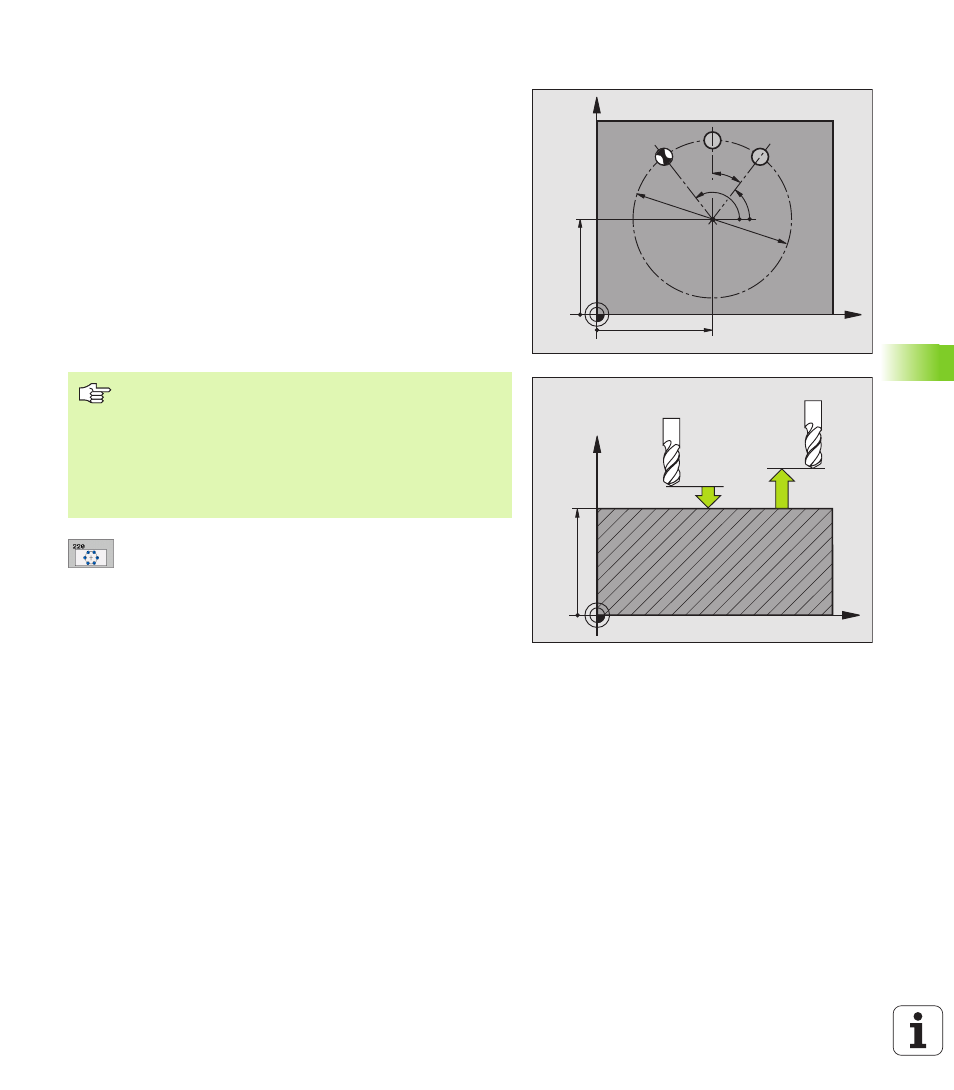

SAGOME DI PUNTI SU CERCHIO (ciclo 220)
1 Il TNC porta in rapido l'utensile dalla posizione attuale sul punto di
partenza della prima lavorazione.
Sequenza:
„ 2. DISTANZA DI SICUREZZA (assi del mandrino)
„ Posizionamento sul punto di partenza del piano di lavoro
„ Posizionamento alla distanza di sicurezza sopra la superficie del
pezzo (asse del mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l’utensile con un movimento
lineare o con un movimento circolare sul punto di partenza della
lavorazione successiva; l’utensile si trova alla DISTANZA DI
SICUREZZA (oppure alla 2a DISTANZA DI SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di tutte
le lavorazioni
 CENTRO 1º ASSE Q216 (assoluto): centro del cerchio
primitivo nell’asse principale del piano di lavoro
 CENTRO 2º ASSE Q217 (assoluto): centro del cerchio
primitivo nell’asse secondario del piano di lavoro
 DIAMETRO RETICOLO Q244: diametro del cerchio
primitivo
 ANGOLO INIZIALE Q245 (assoluto): angolo tra l’asse
principale del piano di lavoro e il punto di partenza
della prima lavorazione sul cerchio primitivo
 ANGOLO FINALE Q246 (assoluto): angolo tra l'asse
principale del piano di lavoro e il punto iniziale
dell'ultima lavorazione sul cerchio primitivo (non vale
per cerchi pieni); inserire l'angolo finale diverso
dall'angolo iniziale; se per l'angolo finale viene inserito
un valore maggiore di quello dell'angolo iniziale, la
lavorazione viene eseguita in senso antiorario,
altrimenti in senso orario
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Da osservare prima della programmazione
Il ciclo 220 è DEF attivo, quindi chiama automaticamente
l'ultimo ciclo di lavorazione definito
Se uno dei cicli di lavorazione da 200 a 209 e da 212 a 215,
da 251 a 265 e 267 viene combinato con il ciclo 220, sono
valide la DISTANZA DI SICUREZZA, la superficie del pezzo
e la 2a DISTANZA DI SICUREZZA del ciclo 220.
