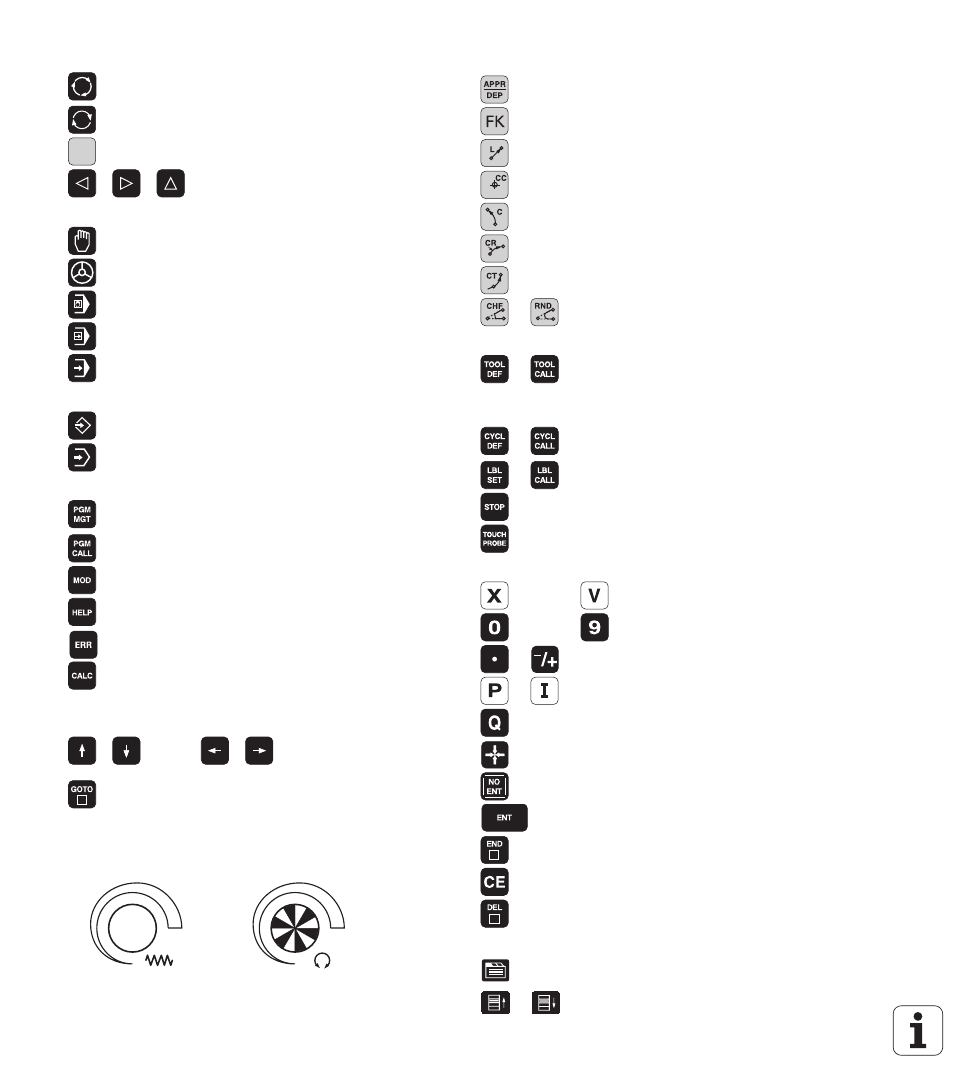

Elementi di comando dell'unità schermo
Selezione della ripartizione dello
schermo
Selezione schermo tra modalità
Macchina e Programmazione
Softkey: sel. funzioni sullo schermo
Commutazione barre softkey
Selezione modalità Macchina
Funzionamento manuale
Volantino elettronico
Posizionamento con immissione manuale
Esecuzione singola
Esecuzione continua
Selezione modalità Programmazione
Memorizzazione/editing programma
Prova programma
Gestione di programmi/file dati, funzioni TNC
Selezione e cancellazione programmi/file
Trasmissione dati esterna
Definizione della chiamata programma, selezione di
tabelle origini o tabelle punti
Selezione funzione MOD
Visualizzazione di testi e immagini ausiliari
Visualizzazione di tutti i messaggi d'errore
Chiamata calcolatrice
Spostamento del cursore e selezione diretta di blocchi,
cicli e e di funzioni parametriche
Spostamento del cursore
Selezione diretta di blocchi, cicli e funzioni
parametriche, apertura della tastiera sullo schermo o
del menu a discesa
Manopole dei potenziometri di regolazione per
avanzamento/numero di giri mandrino
150
0
50
100
F %
150
0
50
100
S %
Programmazione movimenti traiettoria
Posizionamento sul e distacco dal profilo
Programmazione libera dei profili FK
Retta
Centro cerchio/polo per coordinate polari
Traiettoria circolare e centro cerchio
Traiettoria circolare con raggio
Traiettoria circolare con raccordo tangenziale
Arrotondamento di smussi/spigoli
Dati sugli utensili
Inserimento e chiamata lunghezza e raggio
dell'utensile
Cicli, sottoprogrammi e ripetizioni di blocchi di
programma
Definizione e richiamo cicli
Immissione e richiamo sottoprogrammi e
ripetizioni di blocchi di programma
Immissione arresto programma in un programma
Definizione di cicli di tastatura
Immissione assi coordinate e valori numerici, editing
. . .
Selezione assi coordinate e
immissione nel programma
. . .
Tasti numerici
Punto decimale/inversione del segno
Immissione di coordinate polari/
Valori incrementali
Programmazione/Stato parametri Q
Conf. posizione reale, di valori della calcolatrice
Salto domande dialogo e cancellazione dati
Conferma immissione e continuazione dialogo
Conclusione del blocco, chiusura dell’inserimento
Azzeramento di immissione di valori numerici e
cancellazione di messaggi del TNC
Interruzione dialogo, cancellazione di blocco di
programma
Navigazione nei dialoghi
Attualmente non ha ancora alcuna funzione
Campo di dialogo o pulsante successivo/
precedente
