130 6 Programmazione: Programmazione profili
6.4 T
raiet
to
ri
e – Coor
dinat
e
car
tesiane
Arrotondamento angolo RND
Con la funzione RND si possono arrotondare gli spigoli di un profilo.
L'utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all'elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve essere eseguibile con l'utensile
attivo.
 Raggio arrotondamento : inserire il raggio dell'arco di
cerchio
Se necessario:
 Avanzamento F (attivo solo nel blocco RND)
Blocchi esplicativi NC

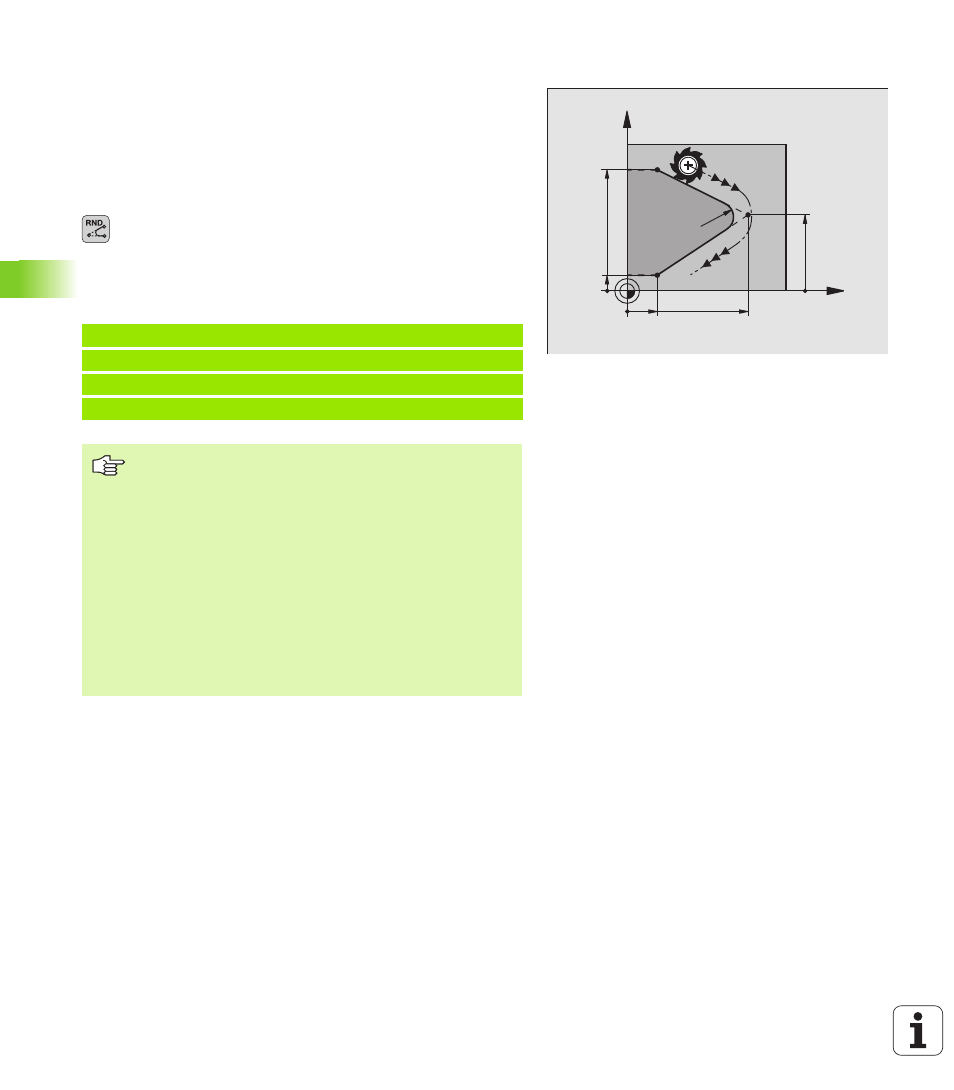

5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Nelle istruzioni precedenti e successive devono essere
programmate entrambe le coordinate del piano nel quale
l'arrotondamento verrà eseguito. Se si esegue la
lavorazione del profilo senza correzione del raggio
utensile, occorre programmare entrambe le coordinate
del piano di lavoro.
Lo spigolo non viene lavorato.
L'avanzamento programmato in un blocco RND è attivo
solo in questo blocco. Dopo il blocco RND ridiventa attivo
l'avanzamento programmato nel blocco precedente.
I blocchi RND possono essere utilizzati anche per
l'avvicinamento raccordato ad un profilo, quando non si
desidera utilizzare le funzioni APPR.
X
Y
40
40
R5
5
10
25
