340 10 Programmazione: Parametri-Q
1
0
.2 Ser
ie di pezzi – P
a
ra
metr
i Q in
v
e
ce di v
a
lor
i numer
ici
10.2 Serie di pezzi – Parametri Q
invece di valori numerici
Con la funzione parametrica Q FN0: ASSEGNAZIONE si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione invece
si inserisce un parametro Q in luogo del valore numerico.
Blocchi esplicativi NC
Per serie di pezzi programmare ad es. le dimensioni caratteristiche del
pezzo come parametro Q.
Per la lavorazione dei singoli pezzi si assegna quindi a ciascuno di
questi parametri un corrispondente valore numerico.

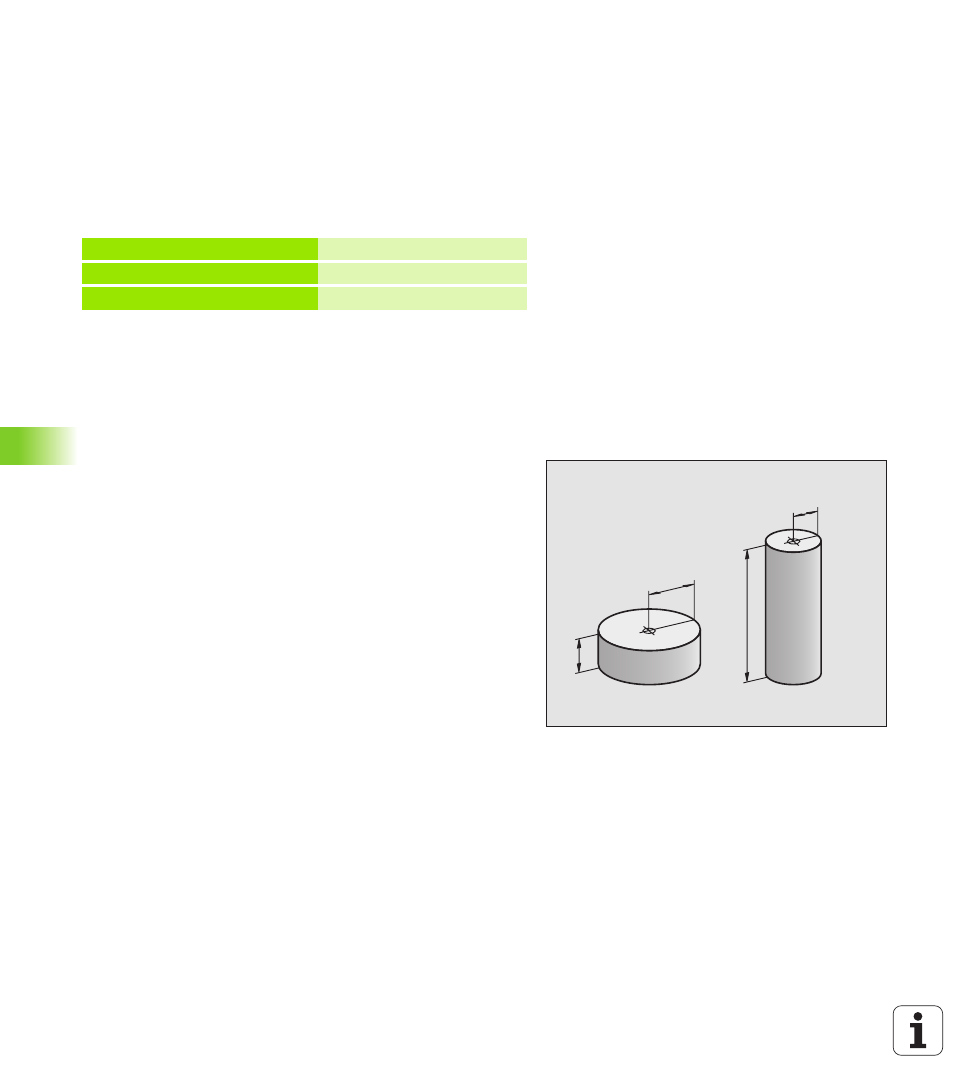

Esempio
Cilindro con parametri Q
15 FNO: Q10=25 Uguale
... Q10 assume il valore 25
25 L X +Q10 corrispondente a L X +25
Raggio cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
