HEIDENHAIN TNC 320 203
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

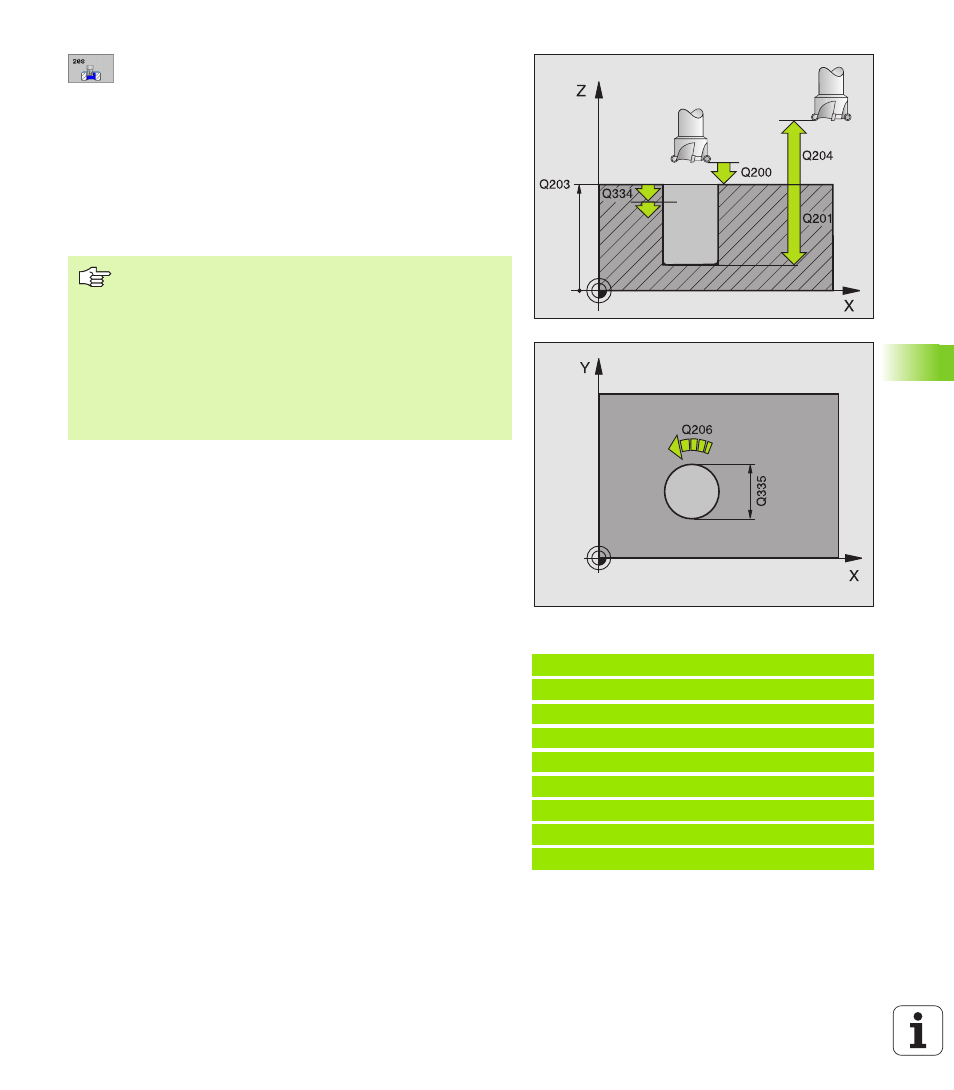

 Distanza di sicurezza Q200 (incrementale): distanza
spigolo inferiore dell'utensile superficie del pezzo
 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
spostamento dell'utensile durante la foratura sulla
linea a spirale in mm/min
 ACCOSTAMENTO PER LINEA A SPIRALE Q334
(incrementale): quota di cui l'utensile viene di volta in
volta avvicinato alla linea a spirale (=360°).
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2a distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 DIAMETRO NOMINALE Q335 (assoluto): diametro foro. Se
è stato impostato il diametro nominale uguale al
diametro utensile, il TNC fora senza interpolazione
elicoidale direttamente fino alla profondità impostata.
 Diametro preforato Q342 (assoluto): appena si
introduce in Q342 un valore maggiore di 0, il TNC non
esegue alcun controllo del rapporto tra il diametro
nominale e il diametro dell'utensile. In tal modo è
possibile fresare fori il cui diametro è maggiore del
doppio del diametro dell'utensile
Esempio: Blocchi NC
12 CYCL DEF 208 FRESATURA DI FORI
Q200=2 ;DIST. DI SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q334=1,5 ;PROF. ACCOSTAMENTO
Q203=+100 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
Q335=25 ;DIAMETRO NOM.
Q342=0 ;DIAMETRO PREFOR.
Tenere presente che in caso di accostamento troppo
grande, l'utensile si rovina, danneggiando così anche il
pezzo.
Al fine di evitare l'immissione di valori di accostamento
troppo grandi, indicare nella tabella utensili, colonna
ANGLE, l'angolo di penetrazione massimo possibile
dell'utensile, vedere "Dati utensile", pag. 98. Il TNC calcola
quindi automaticamente l'accostamento massimo
consentito e modifica eventualmente il valore
eventualmente immesso.
