406 11 Test ed esecuzione del programma
1
1
.1 Gr
afica

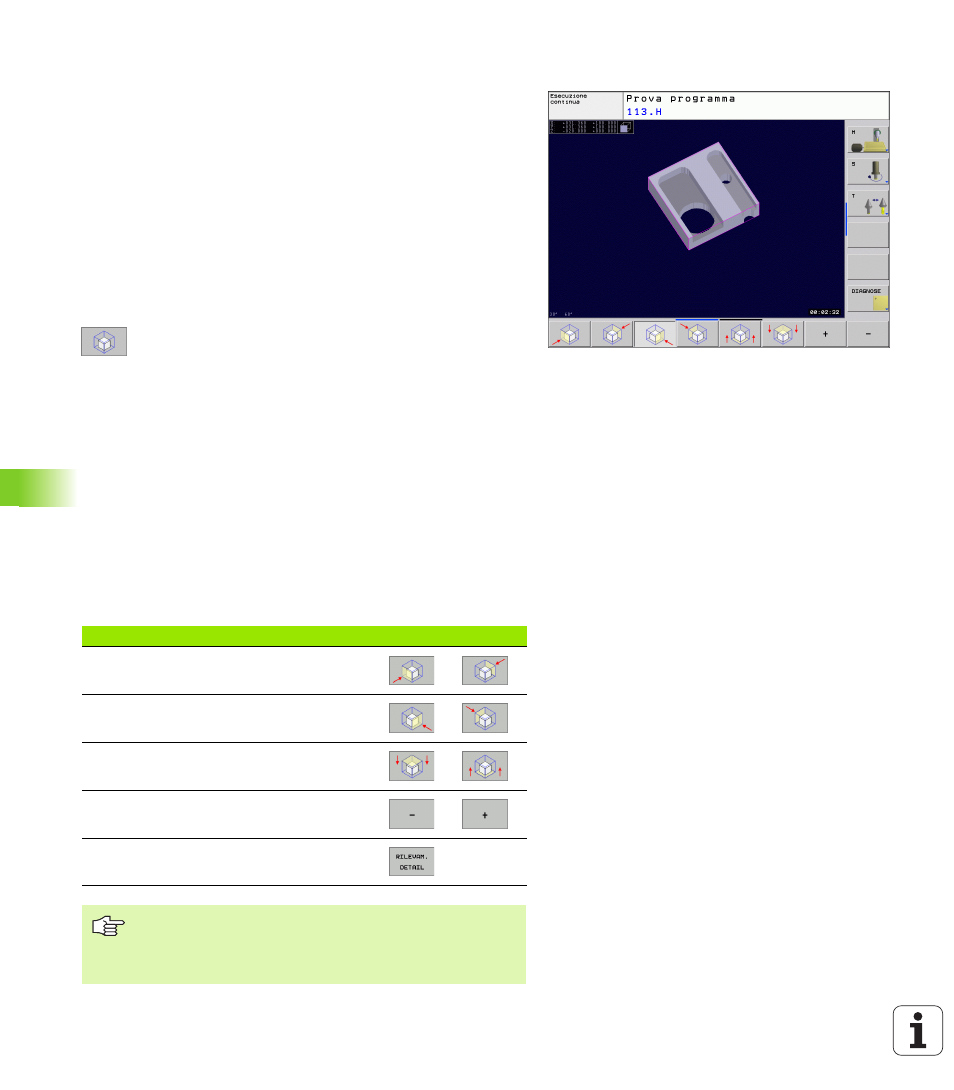

Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo Test e in uno
dei modi operativi di esecuzione del programma nelle viste
rappresentazione su 3 piani e rappresentazione 3D.
A tale scopo, la simulazione grafica oppure l’esecuzione del
programma deve essere fermata. La funzione di ingrandimento è
sempre attiva in tutte le modalità di rappresentazione.
Modifica dell'ingrandimento di un dettaglio
Softkey vedere tabella precedente
 Se necessario, fermare la simulazione grafica
 Commutare il livello softkey nel modo operativo Test o in uno dei
modi operativi di esecuzione del programma, finché viene
visualizzato il softkey per l’ingrandimento di un dettaglio:
 Selezionare le funzioni per l’ingrandimento di un
dettaglio
 Selezionare il lato del pezzo con il relativo softkey
(vedere tabella in seguito)
 Riduzione o ingrandimento del pezzo grezzo: tenere
premuto il softkey RIDUZIONE o INGRANDIMENTO
 Commutare il livello softkey e selezionare il softkey
CONFERMA DETTAGLIO
 Riavviare il Test del programma o l'Esecuzione del
programma con il softkey START (RESET + START
ripristinano il pezzo grezzo originale)
Coordinate per l'ingrandimento del dettaglio
Durante l’ingrandimento di un dettaglio il TNC visualizza il lato
selezionato del pezzo e per ciascun asse le coordinate del block form
rimanente.
Funzione Softkey
Selezione del lato sinistro/destro del pezzo
Selezione del lato anteriore/posteriore del
pezzo
Selezione del lato superiore/inferiore del
pezzo
Spostamento della sezione per ridurre o
ingrandire il pezzo grezzo
Conferma del dettaglio
Le lavorazioni fino ad ora simulate non vengono più
considerate in seguito all'impostazione di un nuovo
dettaglio del pezzo. Il TNC rappresenta come pezzo grezzo
la zona già lavorata.
