6.4 Traiettorie – Coordinate
cartesiane
Panoramica delle funzioni traiettoria
Retta L

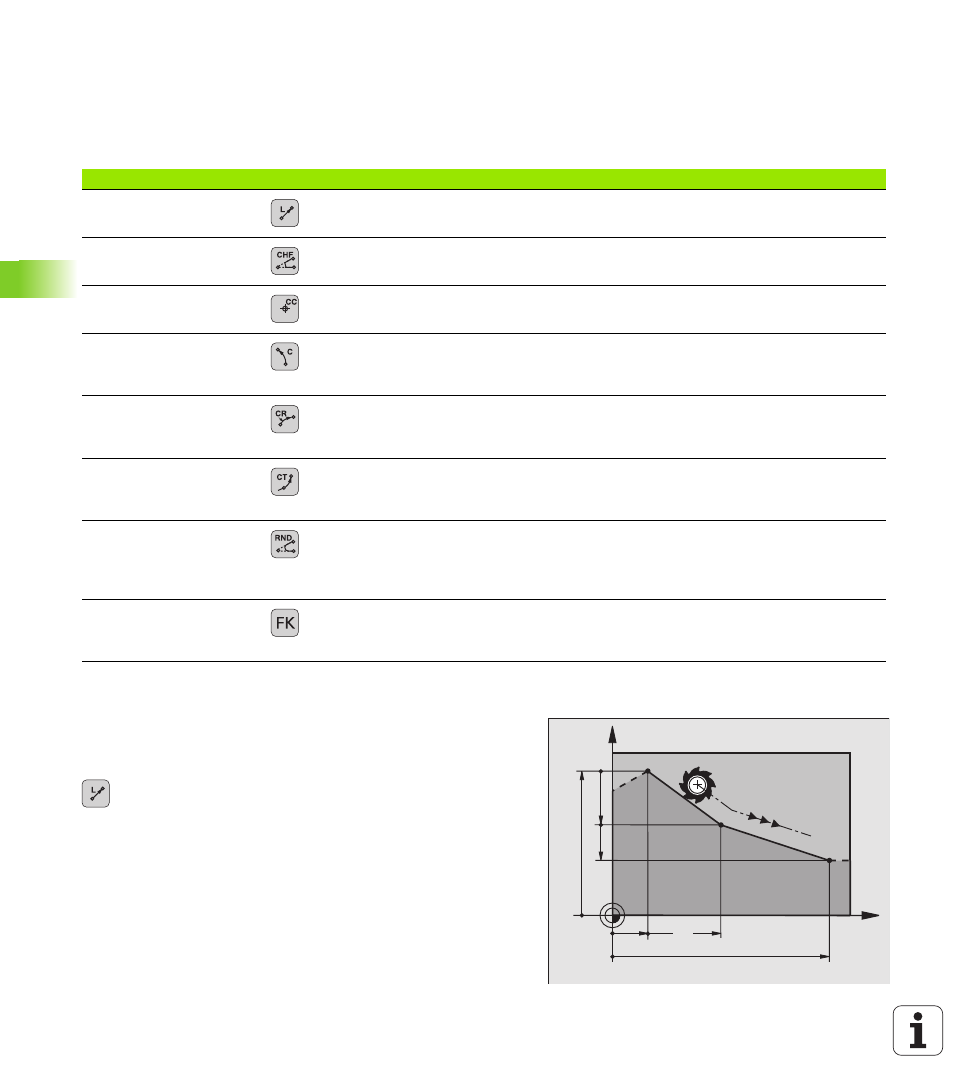

Il TNC sposta l'utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
 Coordinate del punto finale della retta
Se necessario:
 Correzione raggio RL/RR/R0
 avanzamento F
 Funzione ausiliaria M
Funzione Tasto Movimento utensile Immissioni necessarie
Retta L
ingl.: Line retta Coordinate del punto finale retta
Smusso: CHF
ingl.: CHamFer Smusso tra due rette lunghezza smusso
Centro del cerchio CC;
ingl.: Circle Center Nessuna Coordinate del centro del cerchio,
cioè del polo
Arco di cerchio C
ingl.: Circle Traiettoria circolare intorno al
centro del cerchio CC verso il
punto finale dell'arco di cerchio Coordinate del punto finale del
cerchio, senso di rotazione
Arco di cerchio CR
ingl.: Circle by Radius Traiettoria circolare con raggio
determinato Coordinate del punto finale del
cerchio, raggio del cerchio, senso
di rotazione
Arco di cerchio CT
ingl.: Circle Tangential Traiettoria circolare con raccordo
tangenziale agli elementi di profilo
precedente e successivo Coordinate del punto finale
cerchio
Arrotondamento angolo
RND
ingl.: RouNDing of
Corner Traiettoria circolare con raccordo
tangenziale agli elementi di profilo
precedente e successivo Raggio dell'angolo R
Programmazione libera
dei profili FK Retta o traiettoria circolare con
raccordo qualsiasi all'elemento di
profilo precedente vedere "Traiettorie -
Programmazione libera dei profili
FK", pag. 146
X
Y
60
15
40
10
10
20
