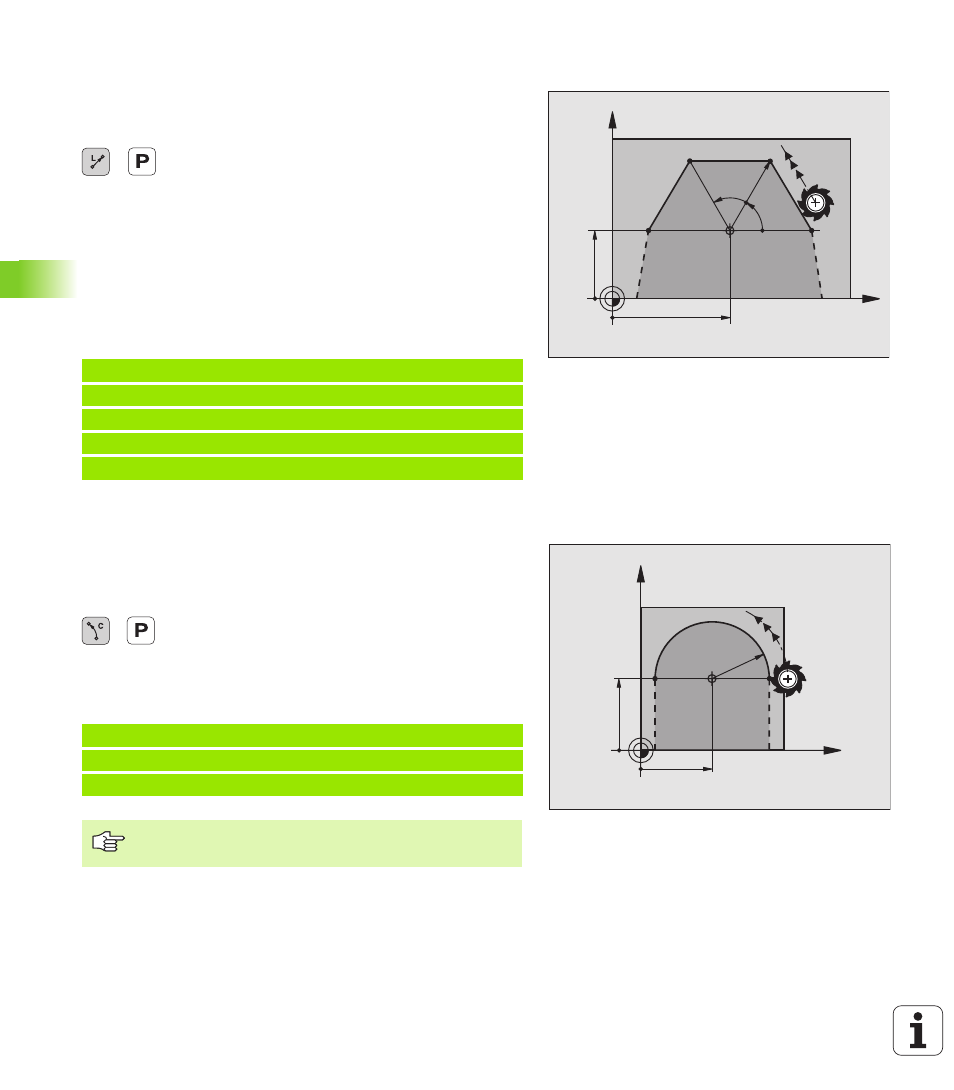

Retta LP
L'utensile si porta su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
 Coordinate polari raggio PR : distanza del punto
finale della retta dal polo CC
 Coordinate polari angolo PA : posizione angolare del
punto finale della retta tra -360° e +360°
Il segno di PA viene determinato dall'asse di riferimento dell'angolo:
„ Angolo tra l'asse di riferimento dell'angolo e PR in senso antiorario:
PA>0
„ Angolo tra l'asse di riferimento dell'angolo e PR in senso orario:
PA<0
Blocchi esplicativi NC
Traiettoria circolare CP intorno al polo CC
Il raggio delle coordinate polari PR è contemporaneamente il raggio
dell'arco di cerchio e viene definito dalla distanza del punto di partenza
dal polo CC. La posizione utensile programmata per ultima prima del
blocco CP costituisce il punto di partenza della traiettoria circolare.
 Coordinate polari angolo PA : posizione angolare del
punto finale della traiettoria circolare tra -5.400° e
+5.400°
 Senso di rotazione DR
Blocchi esplicativi NC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
X
Y
45
25
60°
60°
30
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
In caso di coordinate incrementali inserire lo stesso segno
per DR e PA.
X
Y
25
25
R20
CC
