MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06
Pagina 71 di 76 flowserve.com

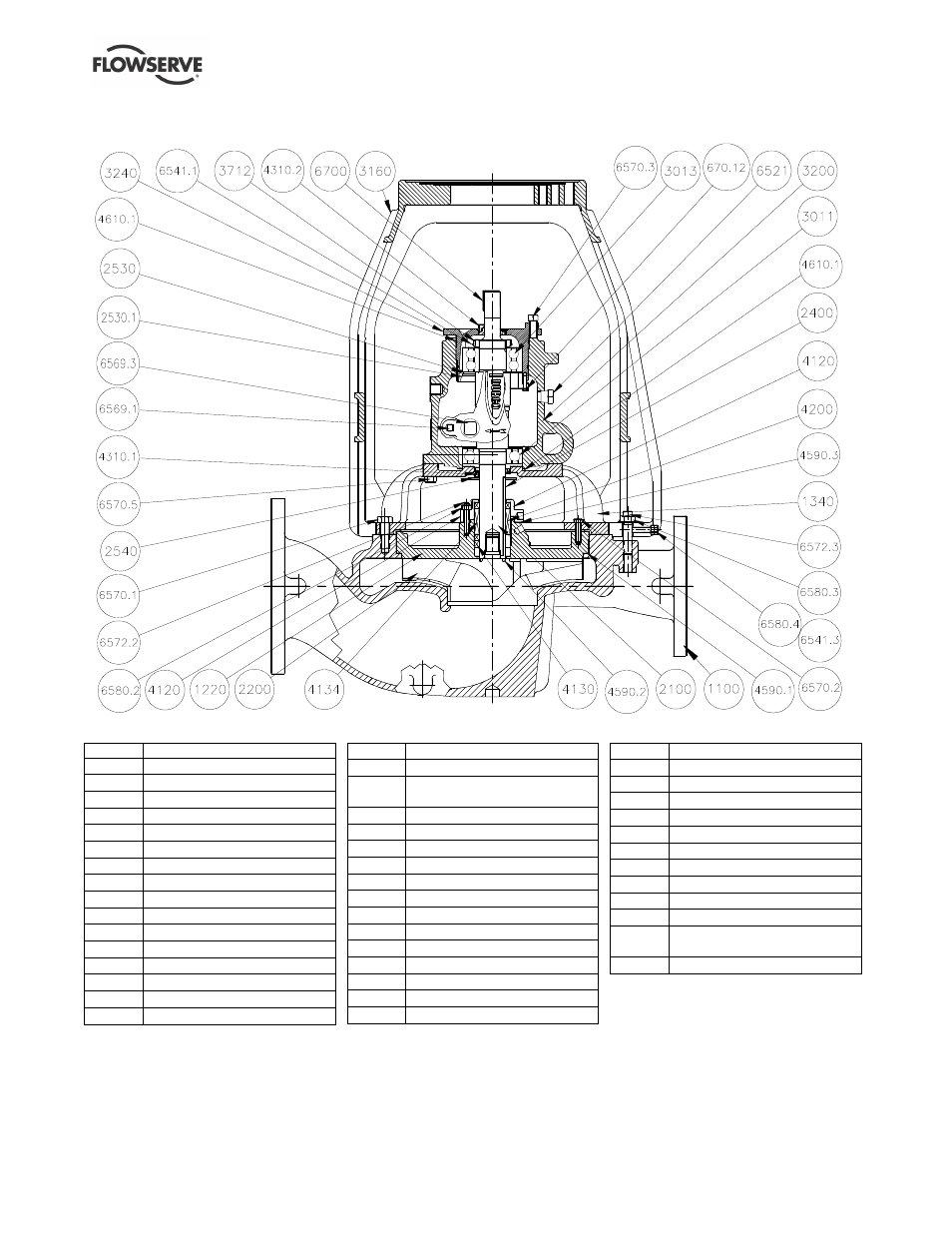

8.8 Pompa in-line Mark 3, Gruppo 2
Articolo Descrizione
1100
Corpo
1220 Piastra di protezione posteriore
1340 Adattatore – sede di supporto
2100 Albero
2200 Girante
2400 Manicotto, opzionale
2530.1 Anello di ritenuta – cuscinetto
2530.2 Anello di ritenuta – tipo a morsetto
2540 Deflettore – entrobordo opzionale
3011 Cuscinetto a sfera – entrobordo
3013 Cuscinetto a sfera – fuoribordo
3160 Colonna motore
3170* Supporto pompa
3200 Sede di supporto
3240 Cuscinetto di supporto
3712 Controdado cuscinetto
4120 Premistoppa
4130 Baderna – opzionale
4134
Guarnizione ad H – baderna
opzionale,
4200 Tenuta meccanica
4310.1 Tenuta olio, entrobordo
4310.2 Tenuta olio, fuoribordo
4590.1 Guarnizione – copertura
4590.2 Guarnizione – girante
4590.3 Guarnizione – premistoppa
4610.1 O-ring – adattatore
4610.2 O-ring - Cuscinetto di supporto
6521 Tappo – sfiato sede di supporto
6541.1 Rondella di arresto – cuscinetto
6541.3 Rondella
6569.1 Tappo
6569.3 Tappo – indicatore a livello visibile
6570.1 Vite – corpo
6570.2 Vite – copertura/adattatore
6570.3 Vite – serie di cuscinetti di supporto
6570.5 Vite – sede di supporto
6570.12 Vite – morsetto
6570.15* Vite – supporto pompa
6572.2
Perno – premistoppa
6572.3 Perno – corpo a colonna
6575 Vite di sollevamento
6580.2 Dado – premistoppa
6580.3 Dado – corpo a colonna
6580.4
Dado – controdado vite di
sollevamento
6700 Chiave – albero/giunto
* Non mostrato
