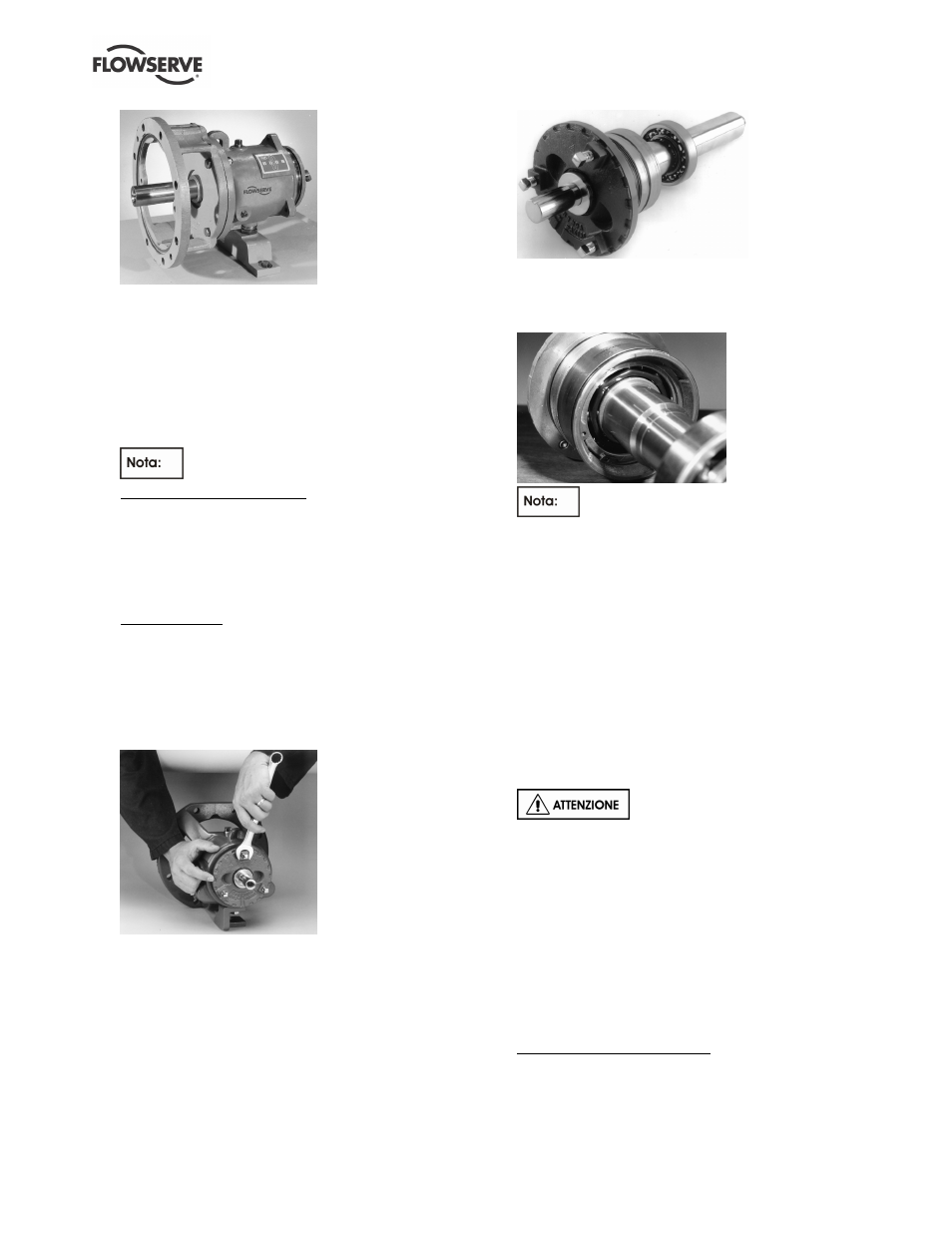

Figura 6-12
t) Se il lato alimentazione viene lubrificato ad olio,
rimuovere il tappo di scarico [6569.1] e scaricare
l'olio dalla sede di supporto [3200].
u) Se la pompa ha guarnizioni a labbro, sarà
presente un deflettore [2540]. Rimuoverlo.
v) Allentare le tre viti di fissaggio [6570.3] sul
cuscinetto di supporto [3240]. Il cuscinetto di
supporto deve essere completamente svitato
dalla sede.
Non fare leva contro l'albero.
Modello Mark 3A e ANSI 3A
La faccia della cuscinetto di supporto ha tre
sporgenze quadrate. Il cuscinetto di supporto viene
girato utilizzando una chiave fissa doppia su una
delle sporgenze quadrate come mostrato nella
figura 6-13..
Modello Mark 3
Sulle pompe del Gruppo 1 e 2 il cuscinetto di
supporto viene girato usando una chiave a staffa,
con la staffa posta attorno al diametro esterno della
faccia del cuscinetto. Sulle pompe del Gruppo 3, il
cuscinetto di supporto viene girato usando una
chiave per dadi cilindrici per innestare i denti sul
diametro esterno del cuscinetto di supporto.
Figura 6-13
w) Dato che gli O-ring [4610.2] determinano una
certa resistenza nella rimozione dell'assieme
cuscinetto di supporto dalla sede, tenere
saldamente la flangia del cuscinetto ed estrarla
dalla sede di supporto con una leggera rotazione.
L'assieme cuscinetto di supporto con l'albero e i
cuscinetti dovrebbe venire via liberamente.
L'unità apparirà come mostrato nella figura 6-14.
Non occorre un ulteriore smontaggio, a meno che
non si debbano sostituire i cuscinetti.
Figura 6-14
x) Rimuovere l'anello elastico di arresto [2530]
(vedere la figura 6-15) sulle pompe del Gruppo 1
e 2, o la gabbia del cuscinetto [2530.1] sulle
pompe del Gruppo 3.
Figura 6-15
Le pompe del Gruppo 1 e 2 dotate di
cuscinetti a contatto angolare duplex utilizzano
una gabbia per cuscinetto [2530.1] anziché un
anello elastico di arresto. Rimuovere il cuscinetto
dal supporto.
y) A questo punto è possibile rimuovere il
controdado cuscinetto [3712] e la rondella
d'arresto [6541.1] dall'albero [2100]. Eliminare la
rondella d'arresto.
z) È possibile utilizzare un mandrino o una pressa
idraulica per rimuovere i cuscinetti [3011 e 3013]
dall'albero. È particolarmente importante
applicare una pressione uniforme solo sulle ralle
interne dei cuscinetti. Non applicare pressione
sulle ralle esterne poiché questa esercita un
carico eccessivo sulle sfere e determina danni.
Se si esercita pressione sulla
ralla esterna si potrebbe danneggiare
definitivamente i cuscinetti.
aa) Il modello Mark 3A dispone di un anello
centrifugatore per olio [2541] sistemato tra i due
cuscinetti. Se presente, ispezionarlo per
assicurarsi che non siano presenti danni o che
non sia allentato. Rimuoverlo nel caso in cui
debba essere sostituito.
bb) Sulle pompe del Gruppo 2 e 3, la sede di supporto
[3200] deve essere separata dal relativo
adattatore [1340]. L'O-ring dell'adattatore
[4610.1] va eliminato.
Modello Mark 3A e ANSI 3A
Lo smontaggio viene eseguito rimuovendo i
bulloni senza dado [6570.5], inseriti nella sede di
supporto.
