MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06
Pagina 59 di 76 flowserve.com
d) Serrare le viti di fissaggio sulla tenuta in modo da
bloccare l'unità rotante all'albero. Infine
rimuovere dalla tenuta le graffe di centraggio.
6.9.2.2 Tenuta meccanica a componenti
Esaminare le istruzioni di montaggio della tenuta ed i
disegni (dimensioni per la registrazione della tenuta)
forniti dal produttore della tenuta.
Per registrare correttamente una tenuta a componenti,
è necessario innanzitutto collocare l'albero nella sua
posizione assiale finale. Per effettuare tale operazione
procedere come segue.
a) Montare la piastra di protezione posteriore [1220]
sulla sede di supporto (Gruppo 1) o
sull'adattatore sede di supporto (Gruppo 2 e 3)
utilizzando i bulloni senza dado [6570.2].
b) Montare la girante, quindi registrarne il gioco come
descritto nella sezione 6.6. Applicare una
brunitura sull'albero/manicotto nell'area in
prossimità della faccia della camera di tenuta
(piastra di protezione posteriore 1220]. Fare un
contrassegno sull'albero in corrispondenza della
faccia della camera di tenuta (figura 6-27).

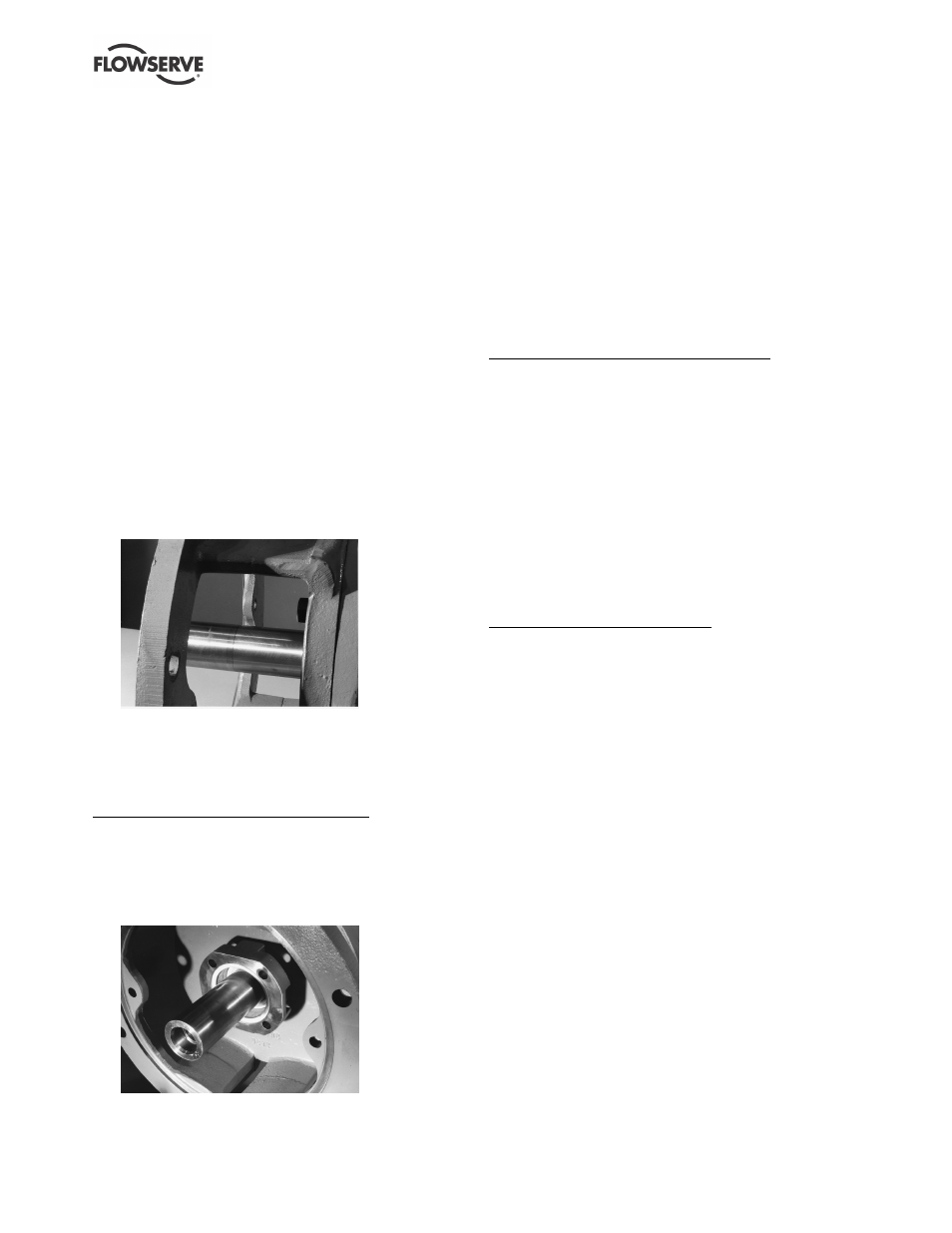

Figura 6-27
c) Rimuovere la girante e la camera di tenuta (piastra
di protezione posteriore) seguendo le istruzioni
descritte nella sezione 6.7, quindi montare una
copertura sull'estremità dell'albero.
Installazione della tenuta interna singola
d) Mettere il premistoppa [4120] e la sede fissa
sull'albero finché non toccano leggermente la
sede di supporto (Gruppo 1) o l'adattatore
(Gruppo 2 e 3).
e) Mettere una guarnizione [4590.3] nel
premistoppa. (Vedere la Figura 6-28.)
Figura 6-28
f) Individuare l'unità di tenuta rotativa sull'albero (o
manicotto) in base alle dimensioni registrate
fornite dal produttore della tenuta. Serrare le viti
di fissaggio sulla tenuta per bloccare l'unità
rotante all'albero/manicotto.
g) Montare la piastra di protezione posteriore [1220]
sulla sede di supporto (Gruppo 1) o
sull'adattatore sede di supporto (Gruppo 2 e 3)
utilizzando i bulloni senza dado [6570.2].
h) Collegare il premistoppa/sede alla piastra di
protezione posteriore [1220] utilizzando i perni
[6572.2] e i dadi [6580.2].
Installazione della tenuta esterna singola
Effettuare i passi sopra indicati dal punto a) al punto c).
d) Individuare l'unità di tenuta rotativa
sull'albero/manicotto in base alle dimensioni
registrate fornite dal produttore della tenuta.
Serrare le viti di fissaggio sulla tenuta per
bloccare l'unità rotante all'albero/manicotto.
e) Fissare il premistoppa [4120] e la sede fissa alla
piastra di protezione posteriore [1220] utilizzando
i perni [6572.2] e i dadi [6580.2]
f) Montare la piastra di protezione posteriore [1220]
sulla sede di supporto (Gruppo 1) o
sull'adattatore sede di supporto (Gruppo 2 e 3)
utilizzando i bulloni senza dado [6570.2].
Installazione della tenuta doppia
Eseguire i passi sopra indicati dal punto a) al punto c).
d) Mettere il premistoppa [4120] e la sede fissa
sull'albero finché non toccano leggermente la
sede di supporto (Gruppo 1) o l'adattatore
(Gruppo 2 e 3). Mettere una guarnizione [4590.3]
nel premistoppa. (Vedere la Figura 6-28.)
e) Individuare l'unità di tenuta rotativa
sull'albero/manicotto in base alle dimensioni
registrate fornite dal produttore della tenuta.
Serrare le viti di fissaggio sulla tenuta per
bloccare l'unità rotante all'albero/manicotto.
Mettere una sede fissa nella piastra di protezione
posteriore [1220].
f) Montare la piastra di protezione posteriore [1220]
sulla sede di supporto (Gruppo 1) o
sull'adattatore sede di supporto (Gruppo 2 e 3)
utilizzando i bulloni senza dado [6570.2].
g) Fissare il premistoppa/sede alla piastra di
protezione posteriore [1220] utilizzando i perni
[6572.2] e i dadi [6580.2].
h) Montare la girante [2200] come indicato nella
sezione 6.6. Ricordare che il gioco della girante
è già registrato. A questo punto non può essere
cambiato senza ripristinare la tenuta.
