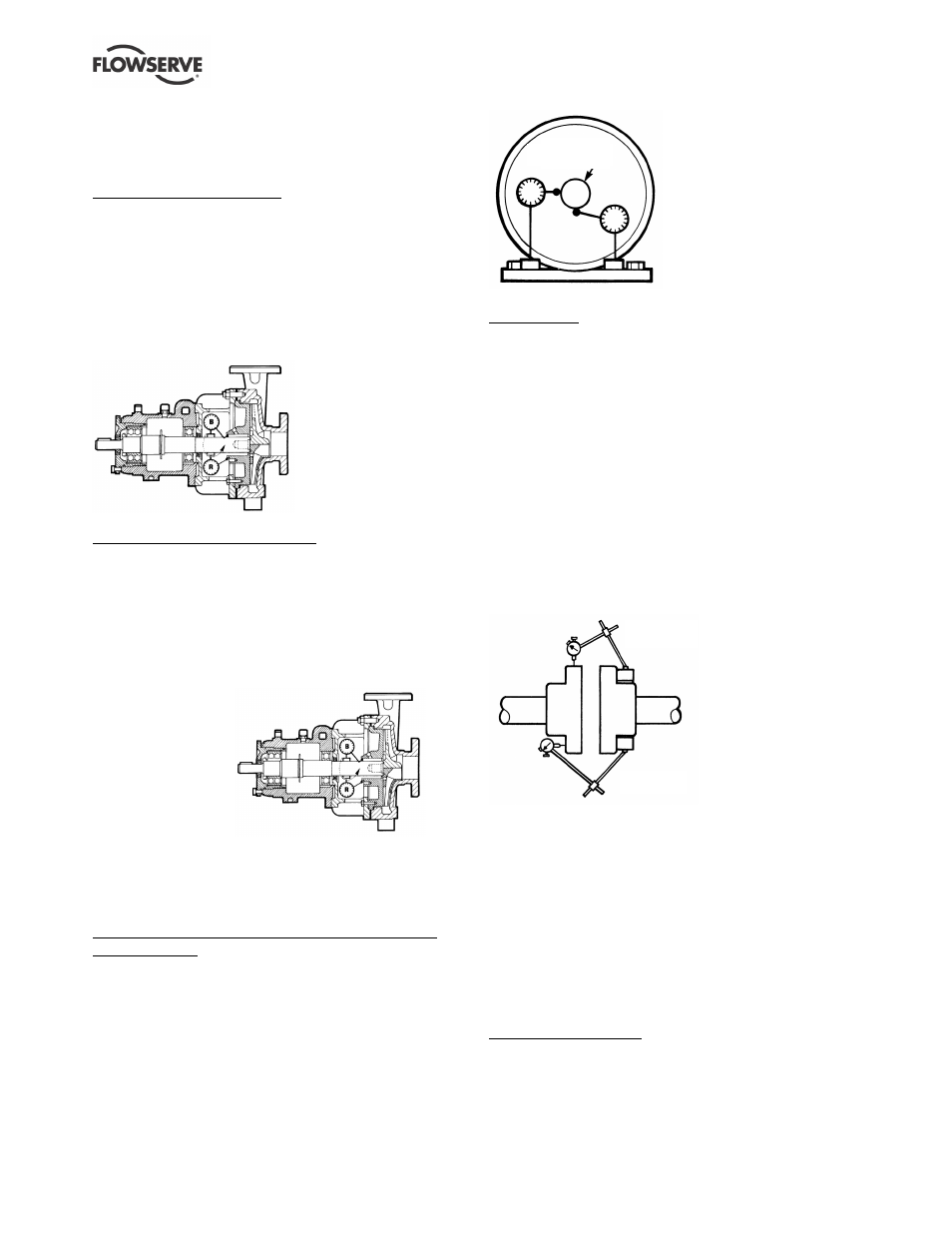

6.8.4.6 Camera di tenuta
Lato alimentazione e protezione posteriore
assemblati.
Faccia-albero fuori squadro
Condizione indicata anche come "Scentratura facce
camera di tenuta". Questa scentratura si verifica
quando la faccia della camera di tenuta non è
perpendicolare all'asse dell'albero. Tale condizione
determina l'inclinazione del premistoppa, che provoca
l'inclinazione della sede fissa, che a sua volta causa la
rotazione fuori piano della tenuta. Questa scentratura
deve essere inferiore a 0.08 mm (0.003 in) e va
misurata come mostrato sotto:
Faccia fuori squadro
Registrazione della concentricità
La registrazione di un premistoppa o di un foro della
camera di tenuta eccentrica può interferire con il
pilotaggio e centratura dei componenti di tenuta e
alterare il carico idraulico delle facce di tenuta,
determinando la riduzione della durata e delle
prestazioni della tenuta. La concentricità della
camera di tenuta deve essere inferiore a 0.13 mm
(0.005 in.). La figura sotto mostra come misurare
questa concentricità.
Concentricità
6.8.4.7 Pompa installata
Intera pompa installata.
Spostamento dell'albero causato da sollecitazione
della tubazione
La sollecitazione della tubazione è una forza applicata
sul corpo della pompa dalla tubazione. La
sollecitazione della tubazione deve essere misurata
come mostrato di seguito. Montare gli indicatori come
mostrato prima di fissare la tubazione alla pompa. A
questo punto si dovrebbero imbullonare separatamente
le flange di aspirazione e di scarico mentre si continua
ad osservare gli indicatori. Lo spostamento
dell'indicatore non deve superare 0.05 mm (0.002 in.).
Allineamento
Il disallineamento degli alberi pompa e motore può
causare i seguenti problemi:
• Guasto della tenuta meccanica
• Guasto dei cuscinetti del motore e/o della pompa
• Guasto del giunto
• Eccessiva vibrazione/rumore
Gli schemi riportati di seguito mostrano la tecnica per
una tipica rifinitura e per l'allineamento facce
utilizzando un indicatore a quadrante. È importante
che questo allineamento sia effettuato dopo il
caricamento delle flange, e alle tipiche temperature di
esercizio. Se non l'allineamento corretto non è
possibile, si deve prendere in considerazione la
possibilità di utilizzare un adattatore motore di misura
C e/o il montaggio di sostegni/molle.
Allineamento
Oggigiorno molte società utilizzano l'allineamento al
laser che è una tecnica molto sofisticata ed accurata.
Mediante questo metodo, il laser e un sensore
misurano il disallineamento. Il valore del
disallineamento viene inviato ad un computer con
display grafico che mostra la regolazione richiesta
per ciascun piedino del motore.
Per i limiti consigliati di allineamento finale dell'albero,
vedere la sezione 4.8.
Analisi delle vibrazioni
L'analisi delle vibrazioni è un tipo di monitoraggio
della condizione in cui la "segnatura" delle vibrazioni
della pompa viene regolarmente monitorata su base
periodica.
Parallelo
Albero della
pompa
Spostamento per la
sollecitazione della
tubazione
Angolare
