MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06
Pagina 68 di 76 flowserve.com

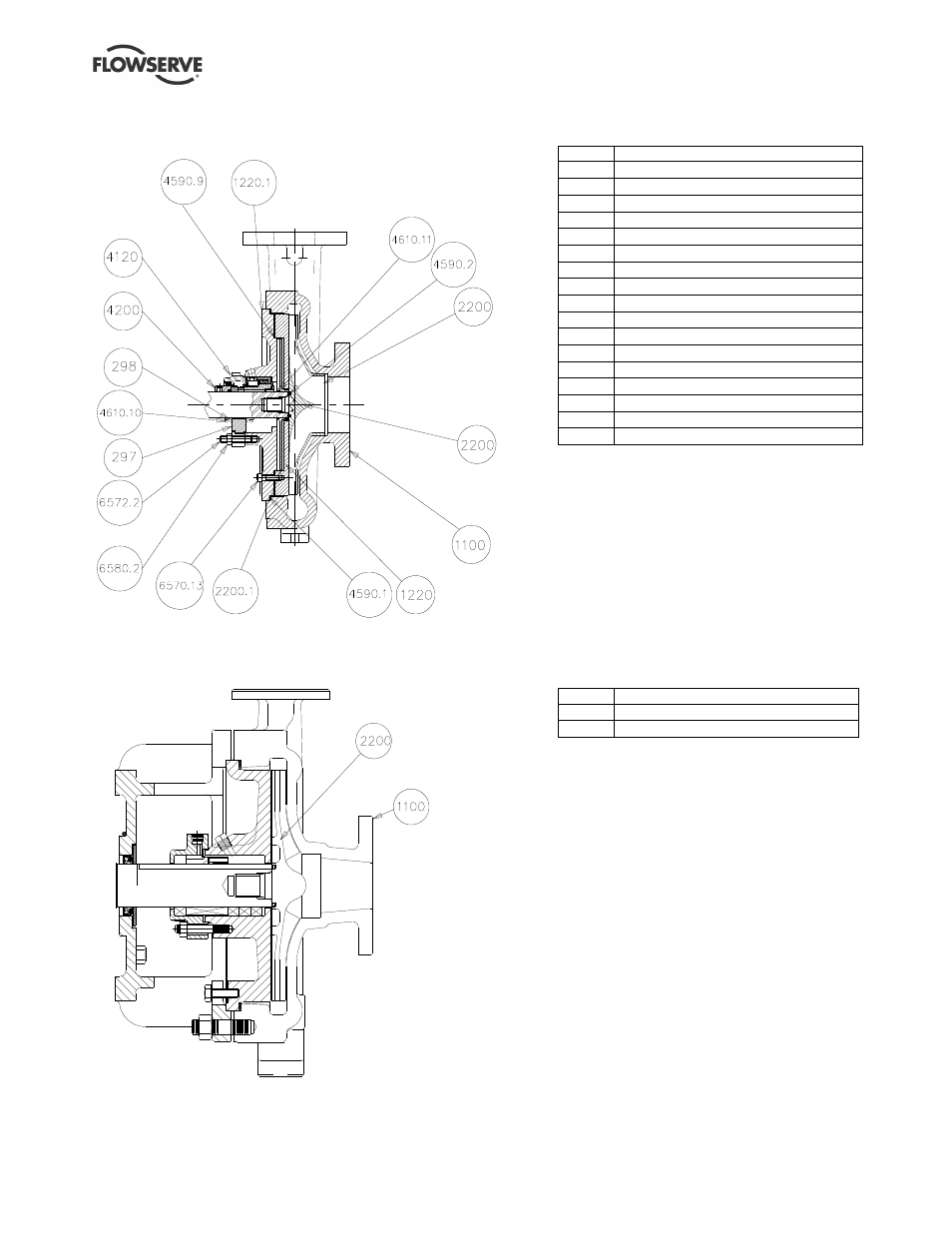

8.3 Pompa Sealmatic Mark 3, Gruppo 2
8.4 Mark 3 Lo-Flo, Gruppo 2
Articolo Descrizione
297
Sede
298 Guarnizione a labbro
1100 Corpo
1220 Piastra di protezione posteriore
1220.1 Piastra di protezione – propulsatore
2200 Girante
2200.1 Propulsatore
4120 Premistoppa
4200 Tenuta meccanica
4590.1 Guarnizione – copertura
4590.2 Guarnizione – girante
4590.9 Guarnizione – copertura propulsatore
4610.10 O-ring – guarnizione a labbro
4610.11 O-ring – propulsatore
6570.13 Vite – copertura propulsatore
6572.2 Perno – premistoppa
6580.2 Dado – premistoppa
Note: vedere la figura 6-30, lato immerso pompa
Sealmatic GP3.
Articolo Descrizione
1100
Corpo
1220 Piastra di protezione posteriore
Girante
aperta
opzionale
Girante
reversibile
standard
