MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06
Pagina 24 di 76 flowserve.com

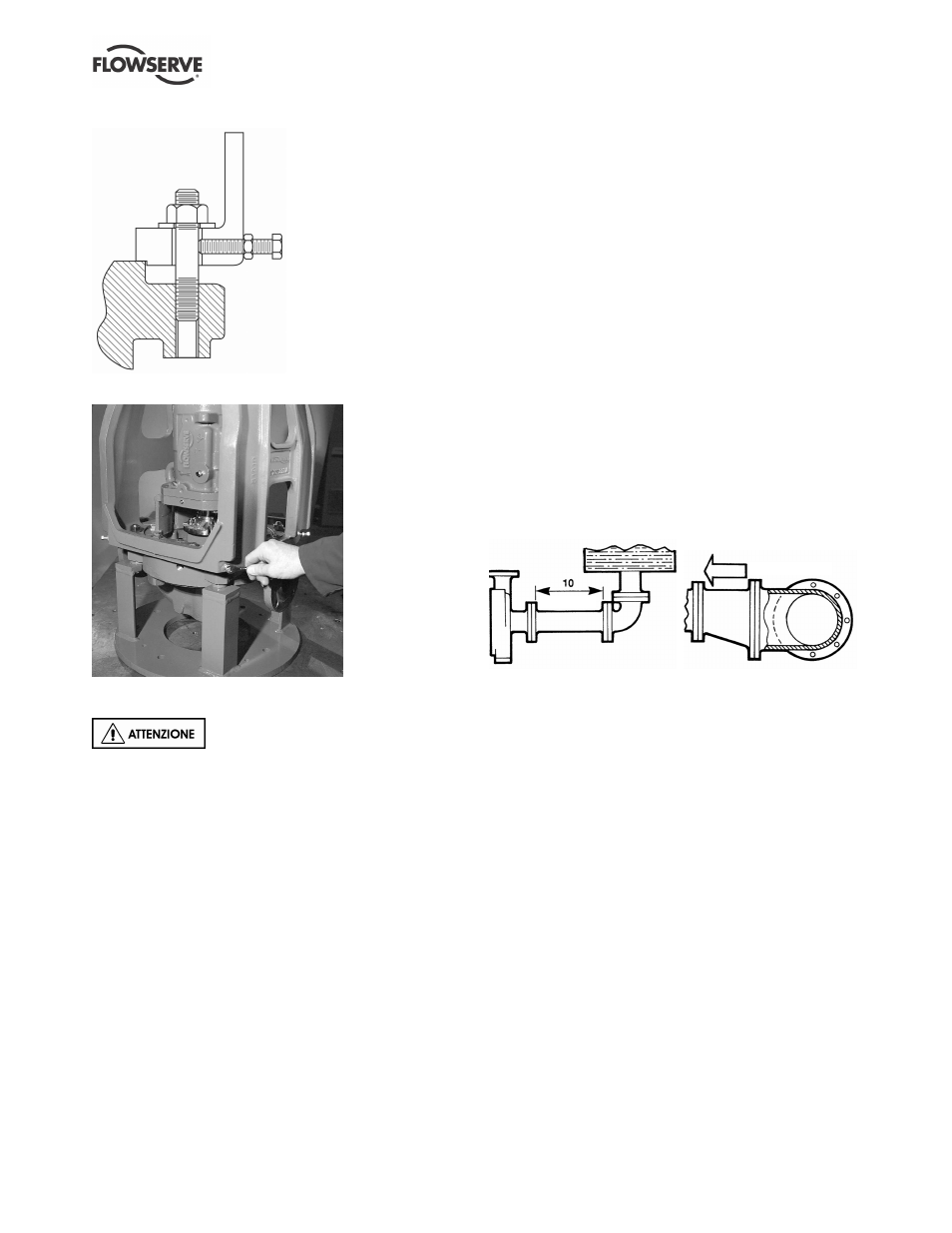

Figura 4-7
Figura 4-8
4.6 Tubazioni
Le flange di scarico e di aspirazione
del corpo sono dotate di rivestimenti protettivi che
devono essere rimossi prima del collegamento della
pompa ai tubi.
4.6.1 Tubazioni di aspirazione e di scarico
Tutte le tubazioni devono essere sostenute in modo
indipendente, allineate in modo preciso e collegate alla
pompa preferibilmente con una tubazione flessibile
corta. La pompa non deve sostenere il peso del tubo o
compensare il disallineamento. Dovrebbe essere
possibile installare bulloni di aspirazione e scarico
attraverso le flange di accoppiamento senza tirare o
smuovere una delle flange. Tutte le tubazioni devono
essere a tenuta perfetta. Le pompe possono essere a
tenuta d'aria se nella tubazione sono consentite perdite
d'aria. Se i fori delle flange della pompa sono
maschiati, selezionare i dispositivi di fissaggio con
contatto a filettatura uguale al diametro del dispositivo di
fissaggio facendo attenzione che non tocchino il fondo
nei fori maschiati prima che il giunto sia serrato.
4.6.2 Tubazione di aspirazione
Per evitare problemi di NPSH e di aspirazione, la
tubazione di aspirazione deve essere grande come la
connessione pompa. Sul lato di aspirazione, non
utilizzare mai tubi o raccordi di diametro minore alla
dimensione di aspirazione della pompa.
La Figura 4-9 mostra la configurazione ideale della
tubazione con un minimo di 10 diametri di tubo tra la
fonte e l'aspirazione pompa. Nella maggior parte dei
casi, i riduttori orizzontali devono essere eccentrici e
montati con il lato piatto rivolto verso l'alto – come
mostrato nella figura 4-10 –, con una riduzione
dimensionale massima di un tubo. Non montare mai
riduttori eccentrici con il lato piatto rivolto verso il basso.
Non devono essere utilizzati riduttori concentrici montati
orizzontalmente qualora sussista la possibilità di bolle
d'aria nel fluido del processo. Sono consentiti riduttori
concentrici montati verticalmente. Nelle applicazioni in
cui il fluido è completamente disaerato e privo di vapori
o sostanze sospese, i riduttori concentrici sono
preferibili ai riduttori eccentrici.
Figura 4-9 Figura 4-10
Evitare di usare valvole di laminazione e filtri nella linea
di aspirazione. I filtri di avviamento devono essere
rimossi poco prima dell'avvio. Quando la pompa viene
installata sotto la fonte di alimentazione, deve essere
installata una valvola nella linea di aspirazione per
isolare la pompa e consentire l'ispezione e la
manutenzione della pompa. Tuttavia, non sistemare
mai una valvola direttamente sull'ugello di aspirazione
della pompa.
Fare riferimento al manuale tecnico delle pompe
Durco e alla sezione IOM per le pompe centrifughe
degli Hydraulic Institute Standards per ulteriori
consigli sulla tubazione di aspirazione. (Vedere la
sezione 10.)
Fare riferimento alla sezione 3.4 per informazioni
sulle prestazioni e sui limiti d'esercizio.
Diametri
Aspirazione
