MANUALE D'USO PER LE MARK 3 ITALIANO 71569109 08-06
Pagina 66 di 76 flowserve.com

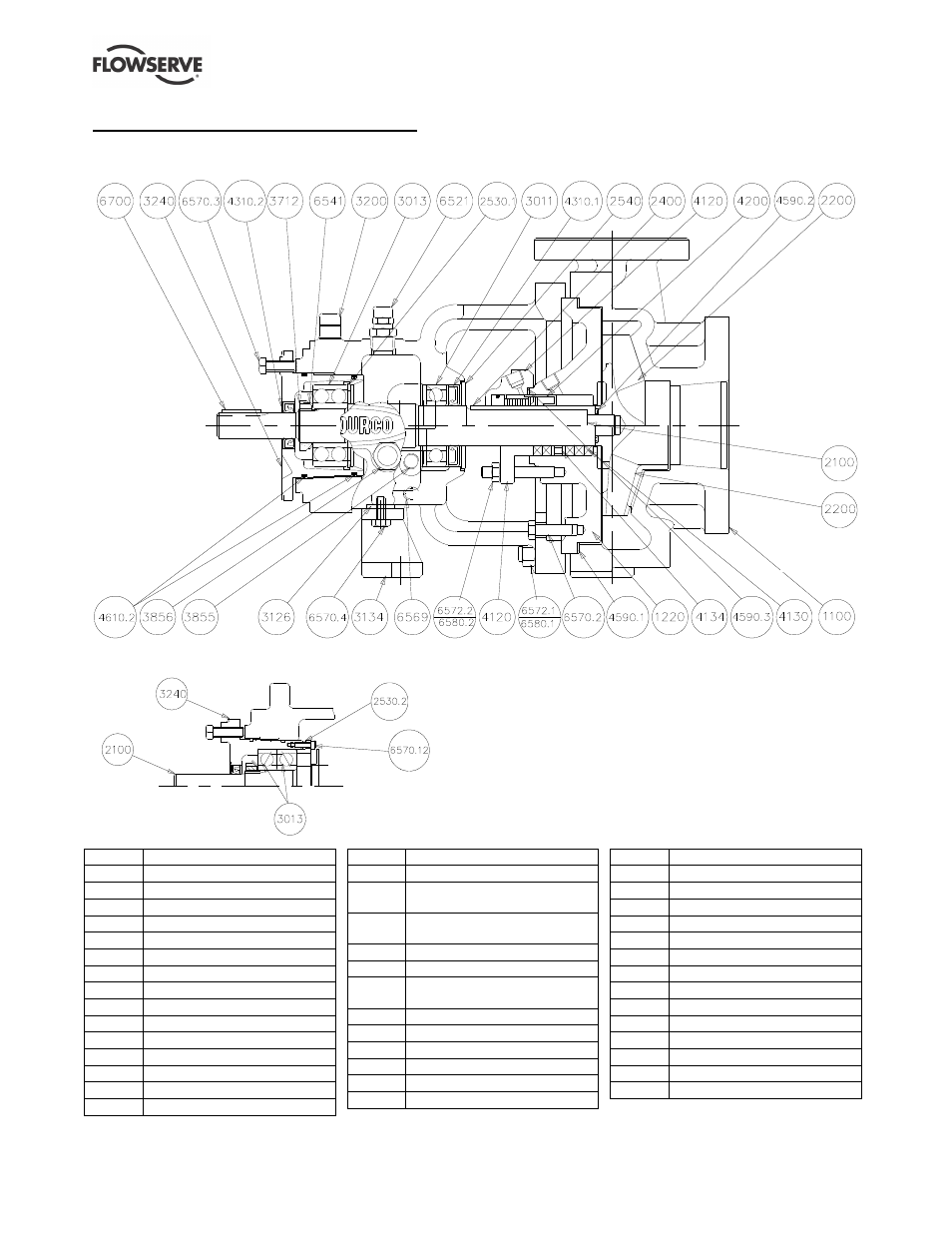

8 ELENCO DELLE PARTI E DISEGNI
8.1 Pompa standard Mark 3, Gruppo 1
Disposizione opzionale duplex
Articolo Descrizione
1100 Corpo
1220 Piastra di protezione posteriore
1340 Adattatore – sede di supporto
2100 Albero
2200 Girante
2400 Manicotto, opzionale
2530.1 Anello di ritenuta – cuscinetto
2530.2 Anello di ritenuta – tipo a morsetto
2540 Deflettore – entrobordo opzionale
2541 Anello centrifugatore – opzionale
3011 Cuscinetto a sfera – entrobordo
3013 Cuscinetto a sfera – fuoribordo
3126.1 Spessore
3134 Piedino di supporto
3200 Sede di supporto
3240 Cuscinetto di supporto
3712 Controdado cuscinetto
3855
Oliatore livello costante (non
mostrato)
3856
Indicatore a livello visivo – sede
di cuscinetto
4120 Premistoppa
4130 Baderna – opzionale
4134
Guarnizione ad H – baderna
opzionale,
4200 Tenuta meccanica
4310.1 Tenuta olio, entrobordo
4310.2 Tenuta olio, fuoribordo
4590.1 Guarnizione – copertura
4590.2 Guarnizione – girante
4590.3 Guarnizione – premistoppa
4610.1 O-ring – adattatore
4610.2 O-ring - Cuscinetto di supporto
6521 Tappo – sfiato sede di supporto
6541.1 Rondella di arresto – cuscinetto
6569.1 Tappo – spurgo sede di supporto
6570.12 Vite – morsetto
6570.2 Vite – copertura/adattatore
6570.3 Vite – serie di cuscinetti di supporto
6570.4 Vite – piedino
6570.5 Vite – sede di supporto
6572.1 Perno – corpo
6572.2 Perno – premistoppa
6580.1 Dado – corpo
6580.2 Dado – premistoppa
6700 Chiave – albero/giunto
Girante
aperta
opzionale
Girante
reversibile
standard
