53 HEIDENHAIN TNC 426 B, TNC 430
Blocco:
10 L X+10 Y+5 R0 F100 M3
Funzione di traiettoria Istruzioni
Numero blocco
4.5 Apertura e inserimento programmi
Configurazione di un programma NC con testo in
chiaro HEIDENHAIN

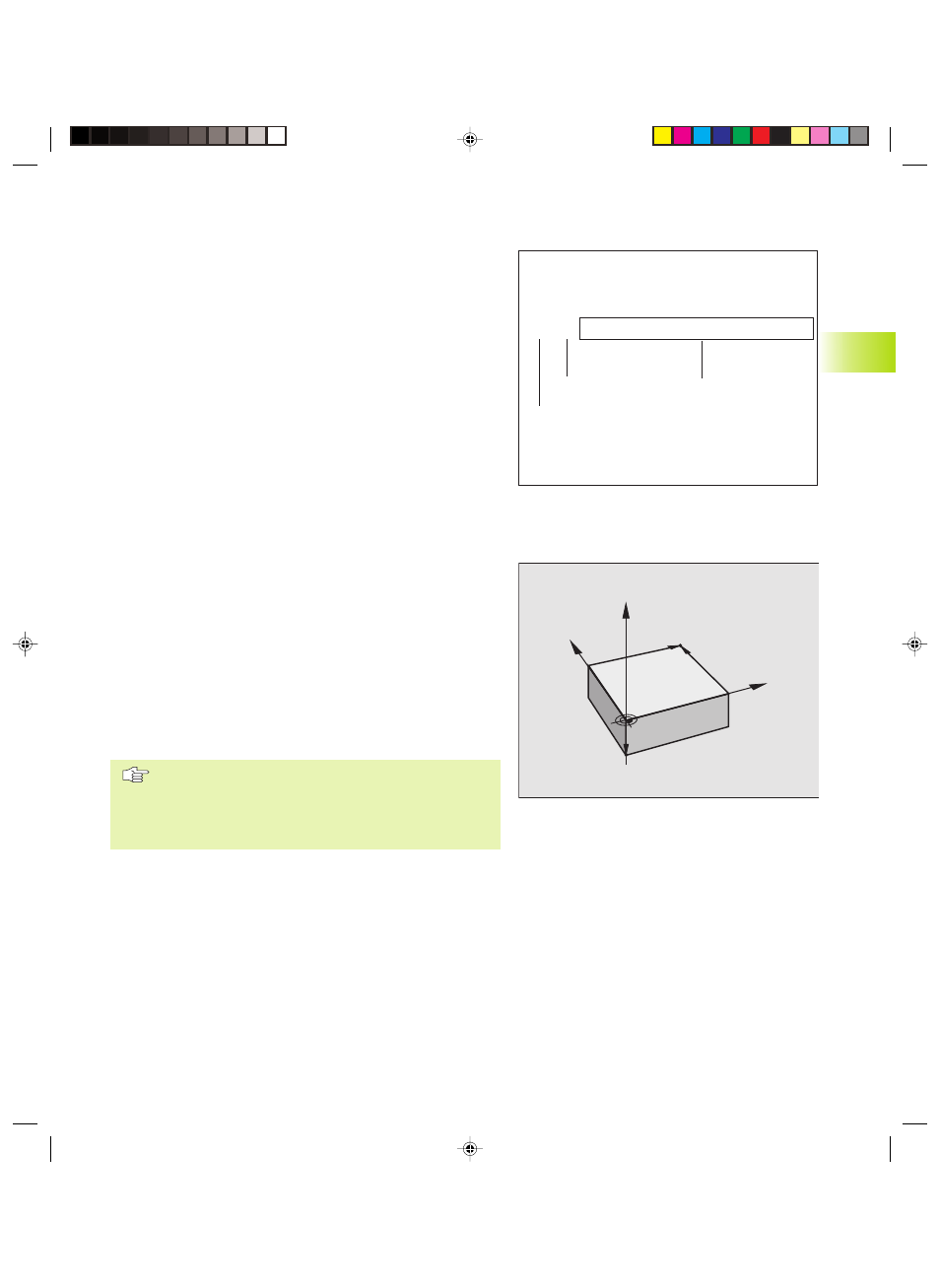

Un programma di lavorazione consiste in una serie di blocchi di
programma. La figura a destra illustra i singoli elementi di un blocco.
Il TNC numera i blocchi dei programmi di lavorazione in ordine
crescente.
Il primo blocco di un programma è identificato dall‘istruzione ”BEGIN
PGM”, dal nome del programma e dall’unità di misura utilizzata.
I blocchi successivi contengono i dati relativi a:
■ il pezzo grezzo
■ le definizioni e le chiamate utensile
■ gli avanzamenti e i numeri di giri, nonché
■ le traiettorie, i cicli e altre funzioni.
L’ultimo blocco di un programma è identificato dall‘istruzione ”END
PGM”, il nome del programma e l’unità di misura utilizzata.
Definizione del pezzo grezzo: BLK FORM
Direttamente dopo l’apertura di un nuovo programma si deve definire
un pezzo parallelepipedo, non lavorato. Questa definizione occorre al
TNC per le simulazioni grafiche. I lati del parallelepipedo possono
avere una lunghezza massima di 100 000 mm e devono essere
paralleli agli assi X,Y e Z. Questo pezzo grezzo viene definito tramite
due dei suoi spigoli:
■ Punto MIN, corrispondente alle coordinate X,Y e Z più piccole del
parallelepipedo, da inserire quali valori assoluti
■ Punto MAX, corrispondente alle coordinate massime X,Y e Z del
parallelepipedo, da inserire quali valori assoluti o incrementali
Il pezzo grezzo deve essere definito solo se si desidera
effettuare il test grafico del programma!
Perché il TNC possa visualizzare la grafica occorre che il
rapporto tra il lato lungo e il lato corto del BLK FORM sia
inferiore a 1:64!
4.5
Aper
tu
ra
e inser
iment
o
pr
ogr
ammi
Y
X
Z
MAX
MIN
