112 6 Programmazione: Programmazione profili
6.5 T
raiet
to
rie – Coor
dinat
e polar
i
6.5 Traiettorie - coordinate polari
Con le coordinate polari si può definire una posizione tramite l’angolo
PA e la distanza PR rispetto ad un polo CC precedentemente definito.
Vedere ”4.1 Generalità”.
L’uso delle coordinate polari risulta vantaggioso in caso di:
■ Posizioni su archi di cerchio
■ Disegni di pezzi con indicazioni in gradi angolari, p. es. per cerchi
di fori.
Panoramica delle funzioni di traiettoria con coordinate polari

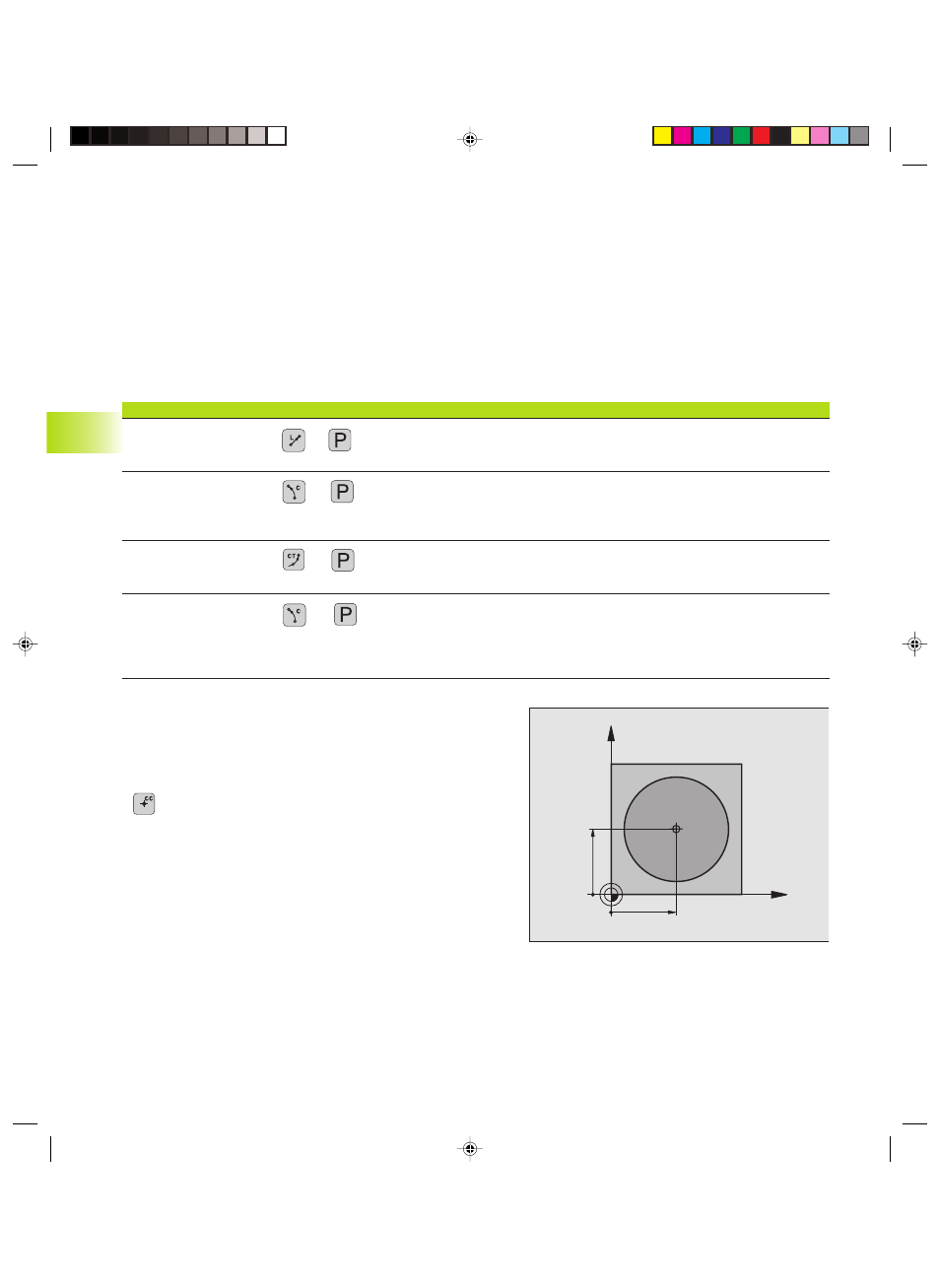

Origine delle coordinate polari: Polo CC
Il polo può essere definito in un qualsiasi punto del programma di
lavorazione prima di un‘indicazione di posizione in coordinate polari.
Per la definizione del polo procedere come per la programmazione del
centro del cerchio CC.
ú COORDINATE CC: Inserire le coordinate cartesiane
per il polo, oppure
per confermare l’ultima posizione programmata: non
inserire alcuna coordinata
X
Y
CC
X
CC
Y
CC
Funzione Tasto
Retta LP +
Arco di cerchio CP +
Arco di cerchio CTP +
Linea elicoidale (Helix) +
Traiettoria utensile
Retta
Traiet. circ. intorno al centro del
cerchio/polo CC fino al punto finale
dell‘arco di cerchio
Traiet. circ. con raccordo tang.
all'elemento precedente
Sovrapposizione di una traiettoria
circolare con una retta
Inserimenti necessari
Raggio polare, angolo polare del
punto finale della retta
Angolo polare del punto finale del
cerchio, senso di rotazione
Raggio polare, angolo polare del
punto finale del cerchio
Raggio polare, angolo polare del
punto finale del cerchio,
coordinata del punto finale
nell’asse utensile
