8 Programmazione: Cicli 204

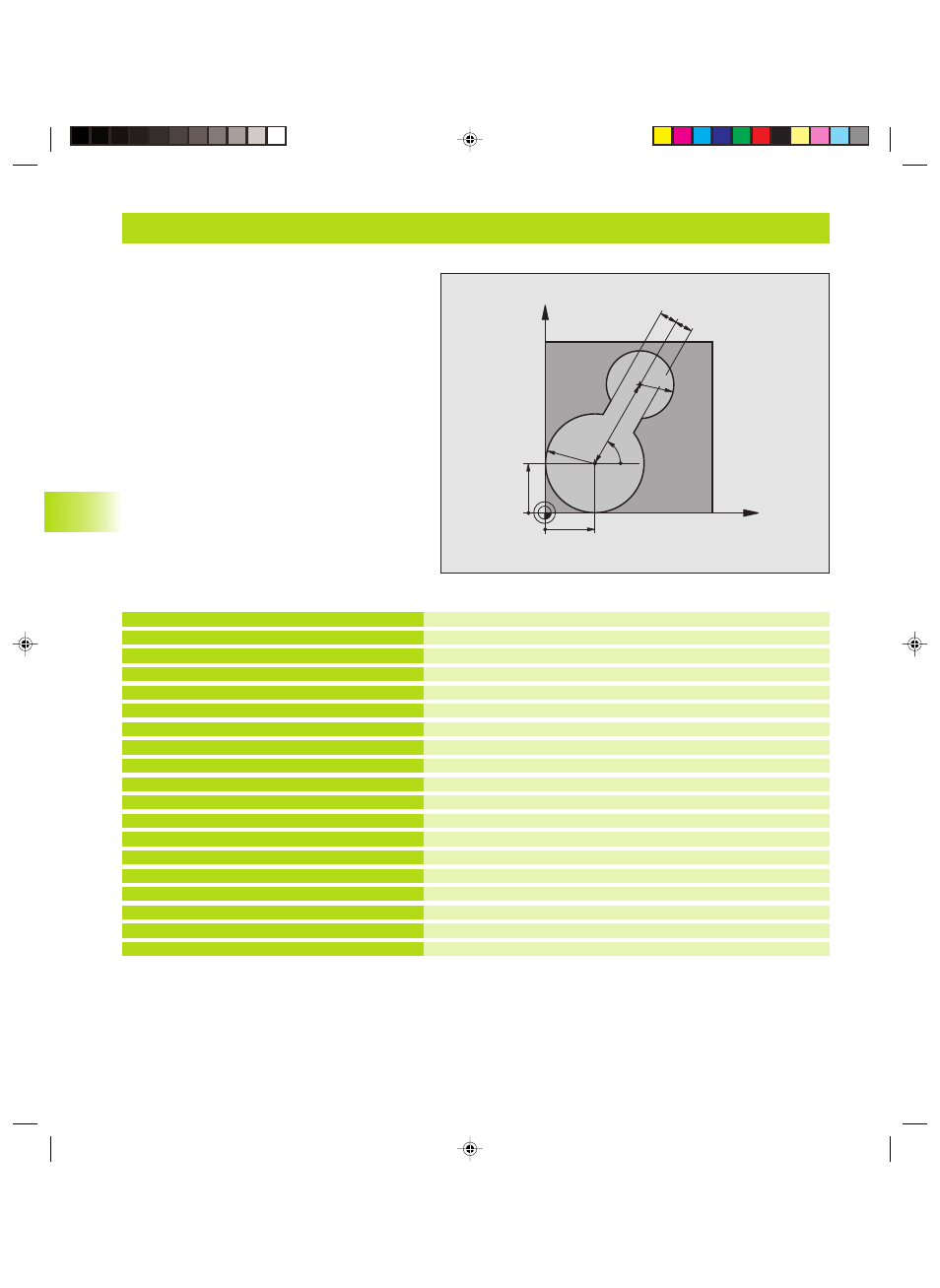

Esempio: Svuotamento e finitura di tasche
Definizione pezzo grezzo
Definizione utensile di svuotamento
Definizione utensile di finitura
Richiamo utensile di svuotamento
Disimpegno utensile
Definizione del sottoprogramma del profilo
Definizione dei parametri generali di lavorazione
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+15
4 TOOL DEF 2 L+0 R+7,5
5 TOOL CALL 1 Z S2500
6 L Z+250 R0 F MAX
7 CYCL DEF 14.0 PROFILO
8 CYCL DEF 14.1 LABEL PROFILO 1
9 CYCL DEF 20.0 DATI PROFILO
Q1=-20 ;PROFONDITA’, FRESATURA
Q2=1 ;SOVRAPP. TRAIETTORIA UT.
Q3=+0 ;QUOTA LATERALE CONSENTITA
Q4=+0 ;PROFONDITA’ CONSENTITA
Q5=+0 ;COORDINATE SUPERFICIE
Q6=2 ;DISTANZA DI SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0,1 ;RAGGIO DELLO SMUSSO
Q9=-1 ;SENSO DI ROTAZIONE
X
Y
30
30
R30
R20
60°
55
10
10 8.5 Cicli SL
