HEIDENHAIN TNC 426 B, TNC 430 313
12.9 Selezione dell'indicazione
di posizione
Nel FUNZIONAMENTO MANUALE e per i modi operativi di
esecuzione del programma si può intervenire sulla visualizzazione
delle coordinate:

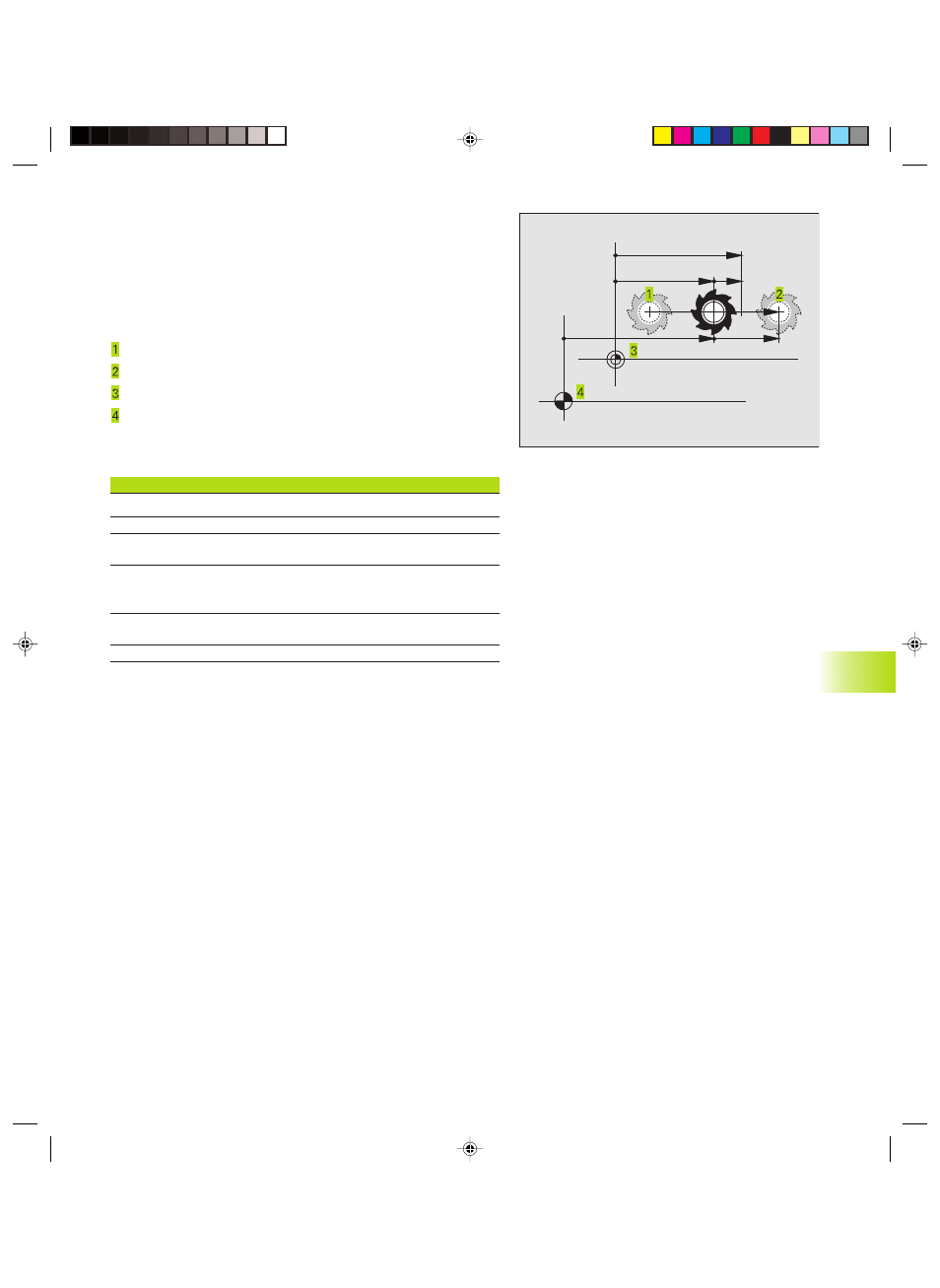

La figura a destra illustra varie posizioni dell'utensile:
Posizione di partenza
Posizione finale dell’utensile
Origine del pezzo
Origine della macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare le
seguenti coordinate:
Funzione Visualizzazione
Posizione nominale; valore preimpostato dal TNC NOMIN
Posizione reale; posizione attuale dell’utensile
REALE
Posizione di riferimento; posizione reale riferita REF
all’origine della macchina
Distanza residua rispetto alla posizione
programmata; differenza tra posizione
DIST
reale e finale
Errore di inseguimento; differenza tra posizione
nominale e reale
INSEG
Deflessione del tastatore di misurazione DEFL
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 1” si seleziona
la visualizzazione di posizione nell‘indicazione di stato.
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 2” si seleziona
la visualizzazione di posizione nell’indicazione di stato supplementare.
12.10 Selezione dell’unità di misura
Con questa funzione MOD si definisce se il TNC deve visualizzare le
coordinate in millimetri o in pollici.
■ Sistema di misura metrico: p.es. X = 15,789 (mm) funzione MOD
CAMBIO mm/POLLICI = POLLICI. Visualizzazione con 3 posizioni
decimali.
■ Sistema di misura in pollici: p.es. X = 0,6216 (pollici) funzione
MOD CAMBIO mm/POLLICI = mm. Visualizzazione con 4 posizioni
decimali.
Se è attivata la visualizzazione in pollici anche l'avanzamento viene
visualizzato dal TNC in inch/min. In un programma in pollici i valori di
avanzamento devono essere introdotti moltiplicati per un fattore 10.
NOMIN
REALE INSEG
REF DIST
