8 Programmazione: Cicli 196
ú DISTANZA DI SICUREZZA Q6 (incrementale): distanza
tra la superficie frontale dell‘utensile e la superficie del
pezzo
ú ALTEZZA DI SICUREZZA Q7 (assoluto): altezza assoluta
che esclude qualsiasi collisione con il pezzo (per il
posizionamento intermedio e il ritiro alla fine del ciclo)
ú RAGGIO DI ARROTONDAMENTO INTERNO Q8: raggio
di arrotondamento per “spigoli interni“; il valore
programmato si riferisce alla traiettoria del centro
dell'utensile
ú SENSO ROT. ? in senso orario = -1 Q9: direzione della
lavorazione per tasche
■ in senso orario (Q9 = -1 senso discorde per tasca
e isola)
■ in senso antiorario (Q9 = +1 senso concorde per
tasca e isola)
I parametri di lavorazione possono essere controllati ed
eventualmente sovrascritti durante un'interruzione dell'esecuzione del
programma.
Esempi di blocchi NC:
57 CYCL DEF 20.0 DATI PROFILO
Q1=-20 ;PROF. DI FRESATURA
Q2=1 ;SOVRAPP. TRAIETTORIE
Q3=+0.2 ;QUOTA FINITURA LATERALE
Q4=+0.1 ;SOVRAMETALLO PROF.
Q5=+0 ;COORDINATE SUPERFICIE
Q6=+2 ;DISTANZA DI SICUREZZA
Q7=+50 ;ALTEZZA DI SICUREZZA
Q8=0.5 ;RAGGIO DI ARROTONDAMENTO
Q9=+1 ;SENSO DI ROTAZIONE

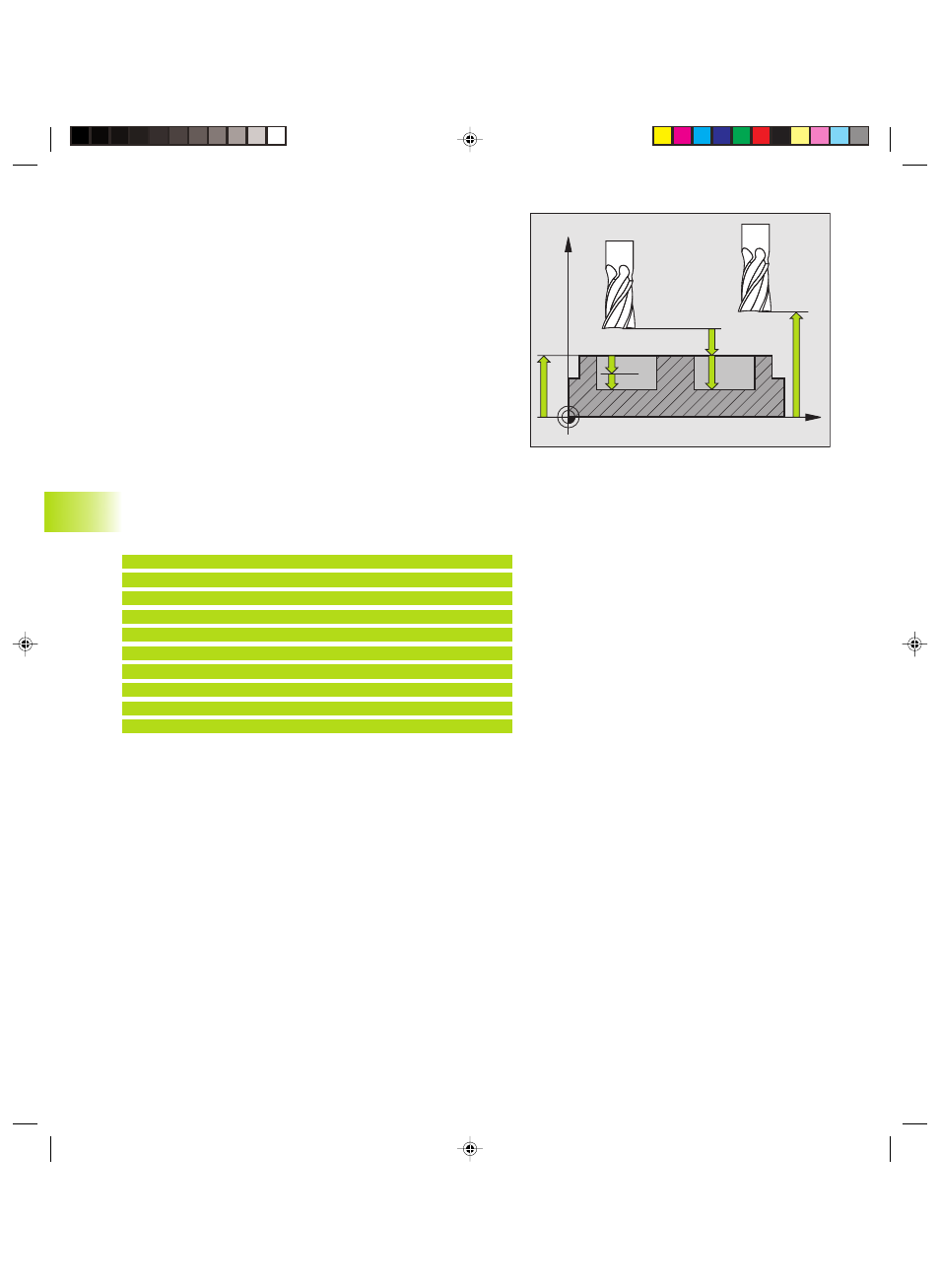

X
Z
Q6
Q7
Q1
Q10
Q5
8.5 Cicli SL
