8 Programmazione: Cicli 236
X
Y
Z
8.8 Cicli speciali

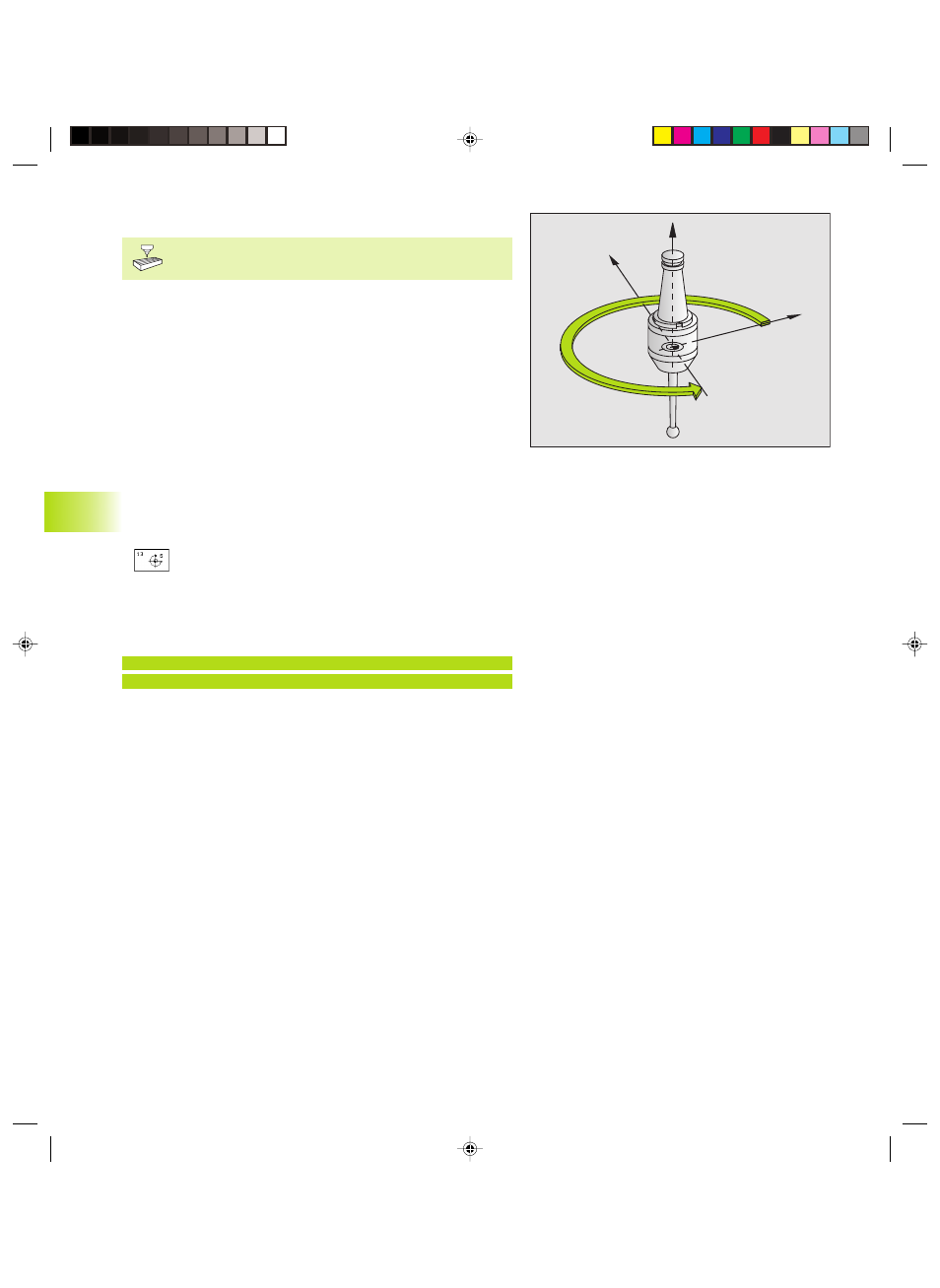

ORIENTAMENTO DEL MANDRINO (Ciclo 13)
La macchina e il TNC devono essere predisposti per il ciclo
13 dal Costruttore della macchina.
Il TNC può comandare il mandrino principale di una macchina utensile
e ruotarlo in una posizione definita da un angolo.
L’orientamento del mandrino è necessario p.es.
■ per i sistemi di cambio utensile che richiedono una determinata
posizione per il cambio dell'utensile
■ per l’allineamento della finestra di trasmissione e di ricezione del
sistema di tastatura 3D con trasmissione a raggi infrarossi
Attivazione
Il posizionamento sulla posizione angolare definita nel ciclo viene
attivato dal TNC mediante la programmazione della funzione M19
o M20 (a seconda del modello di macchina)
Programmando M19 senza previa definizione del ciclo 13, il TNC
posiziona il mandrino su un valore angolare definito nell’apposito
parametro macchina (vedere Manuale della macchina).
ú ANGOLO DI ORIENTAMENTO: inserire l’angolo riferito
all‘asse di riferimento dell’angolo del piano di lavoro
Campo di immissione da 0° a 360°
Risoluzione di inserimento 0,1°
Esempi di blocchi NC
93 CYCL DEF 13.0 ORIENTAMENTO
94 CYCL DEF 13.1 ANGOLO 180
