8 Programmazione: Cicli 174
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell‘utensile (pos. di partenza) e la
superficie del pezzo
ú Profondità di fresatura (incrementale): distanza tra la
superficie del pezzo e il fondo della scanalatura
ú PROFONDITA' DI ACCOSTAMENTO (incrementale):
quota dei singoli accostamenti dell’utensile. Il TNC si
porta in un unico passo alla PROFONDITA' quando:
■ PROFONDITA' DI ACCOSTAMENTO e PROFONDITA'
sono uguali
■ la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
ú AVANZAMENTO IN PROFONDITA’: velocità di
spostamento dell’utensile durante la penetrazione

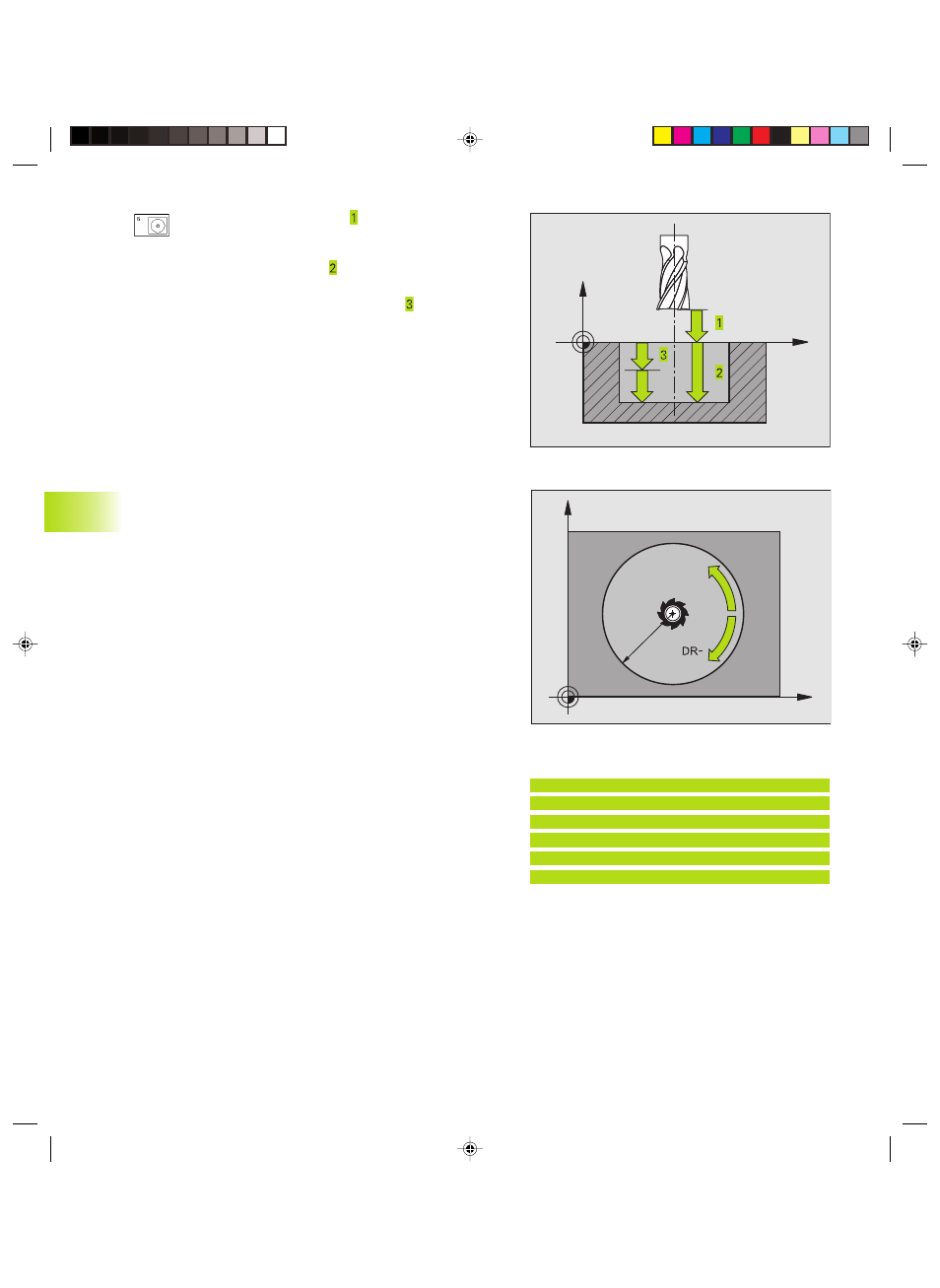

ú RAGGIO DEL CERCHIO: raggio della tasca circolare
ú AVANZAMENTO F: velocità di spostamento
dell’utensile nel piano di lavoro
ú ROTAZIONE IN SENSO ORARIO
DR + : fresatura concorde con M3
DR – : fresatura discorde con M3
8.3 Cicli per la fr
esat
ur
a di tasc
he,
isole e scanalat
u
re
X
Y
DR+
R
X
Z
Esempi di blocchi NC:
36 CYCL DEF 5.0 TASCA CIRCOLARE
37 CYCL DEF 5.1 DIST 2
38 CYCL DEF 5.2 PROF. -20
39 CYCL DEF 5.3 AVANZ. IN PROF. 5 F100
40 CYCL DEF 5.4 RAGGIO 40
41 CYCL DEF 5.5 F250 DR+
