19 HEIDENHAIN TNC 426 B, TNC 430

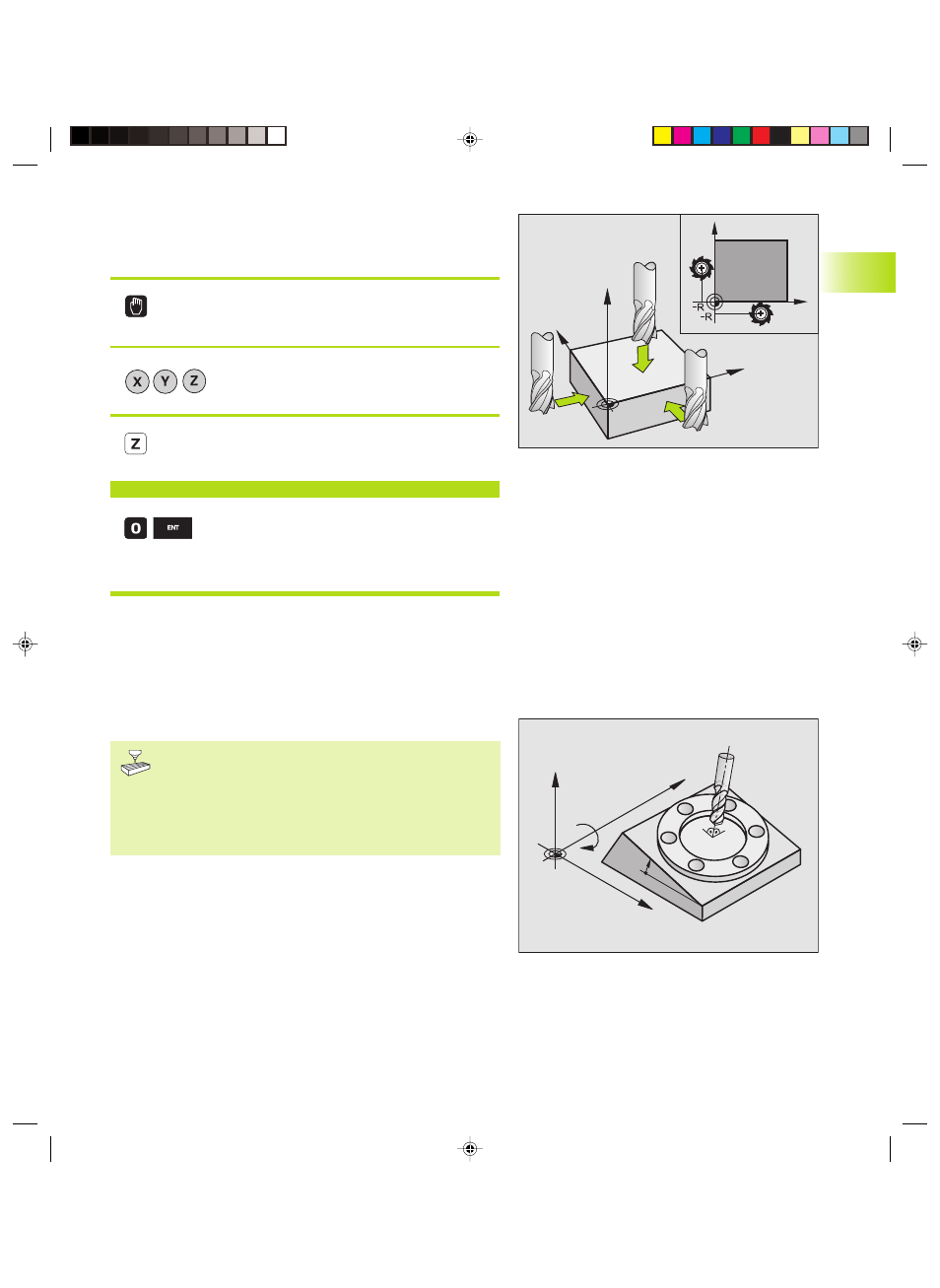

Impostare l’origine
Misura di precauzione: se la superficie del pezzo non deve essere
sfiorata, si deve sovrapporvi un lamierino di spessore d noto. Per
l‘origine si dovrà inserire in questo caso un valore maggiorato di d.
Selezionare il modo operativo
FUNZIONAMENTO MANUALE
<
Spostare l’utensile con precauzione fino a
sfiorare il pezzo
<
Selezionare l'asse (tutti gli assi sono selezionabili
anche tramite la tastiera ASCII)
IMPOSTAZIONE ORIGINE Z=
<
Utensile zero, asse del mandrino: impostare
l’indicazione su una posizione nota del pezzo
(p.es. 0) o inserire lo spessore d del lamierino. Nel
piano di lavoro: tener conto del raggio dell'utensile
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell‘asse di accostamento un utensile con lunghezza nota,
impostare l‘indicazione dell‘asse di accostamento sulla lunghezza L
dell‘utensile o sulla somma Z=L+d.
2.5 Rotazione del piano di lavoro
Le funzioni per la rotazione del piano di lavoro vengono
interfacciate dal Costruttore della macchina tra TNC e
macchina. Per determinate teste o tavole orientabili il
Costruttore della macchina definisce se gli angoli
programmati devono essere interpretati quali coordinate
degli assi di rotazione o quale angolo solido. Consultare il
Manuale della macchina.
Il TNC supporta la rotazione dei piani di lavoro su macchine con teste o
tavole orientabili. Impieghi tipici sono, p.es., fori obliqui o profili posti in
modo obliquo nello spazio. Il piano di lavoro viene sempre ruotato
intorno al punto zero attivo. La lavorazione viene programmata come
d‘abitudine in un piano principale (p.es. piano X/Y) mentre l‘esecuzione
viene realizzata in un piano ruotato rispetto al piano principale.
Y
X
Z
X
Y
2.5 Rotazione del piano di la
v
o
ro
X
Z
Y
B
10°
