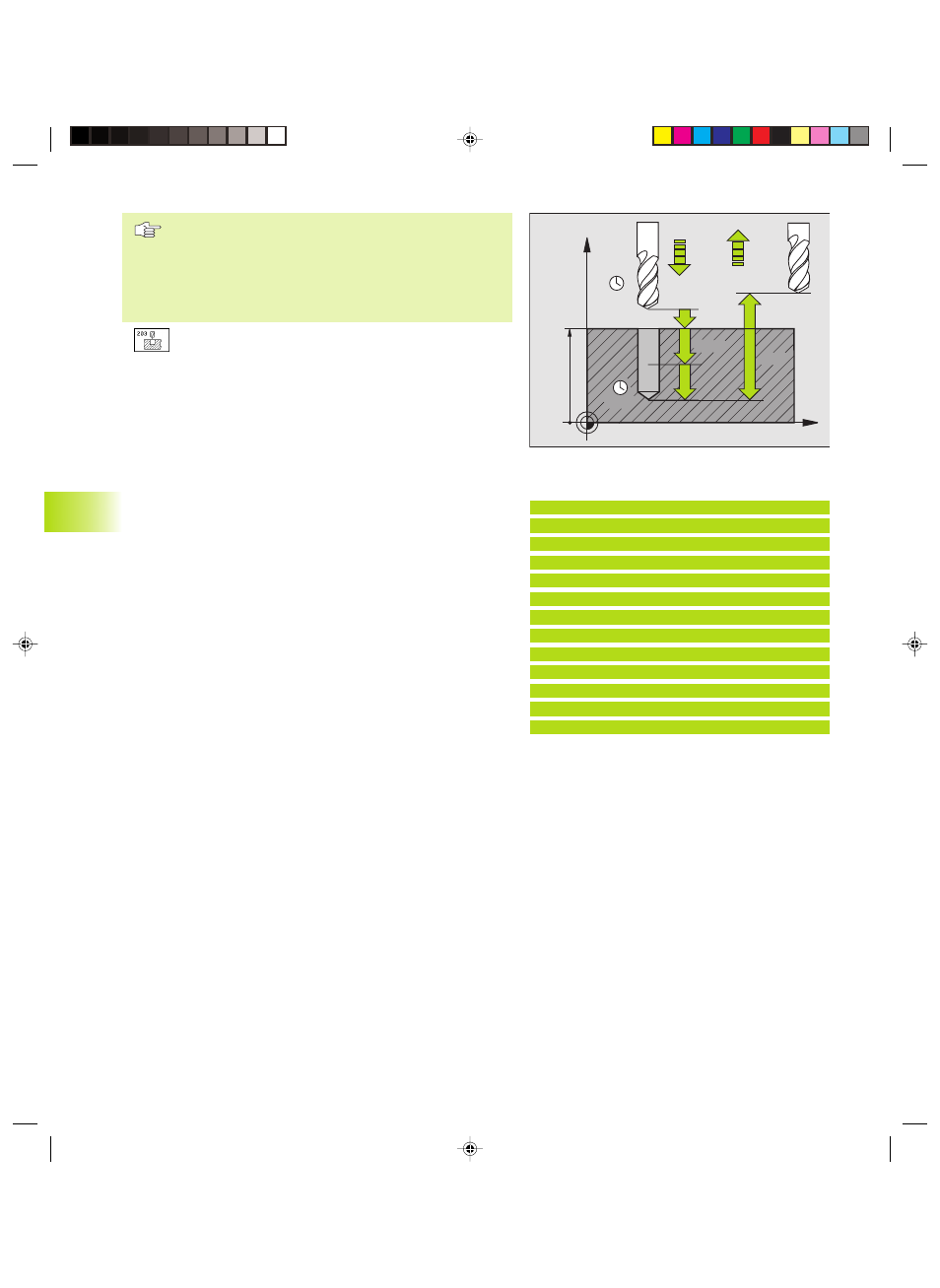

8 Programmazione: Cicli 160
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro di ciclo ”Profondità” determina la
direzione della lavorazione.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono di
foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spostamento dell’utensile durante la foratura in mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento dell’utensile. Il
TNC si porta in un unico passo fino alla PROFONDITA’
quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA’
sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’
La PROFONDITA’ non deve essere un multiplo della
PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l’utensile sosta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per lo
scarico dei trucioli
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú VALORE DA TOGLIERE Q212 (incrementale): valore di
cui il TNC riduce la PRONDITA’ DI ACCOSTAMENTO
dopo ogni accostamento
ú NUM. ROTTURE TRUCIOLO PRIMA INVERSIONE
Q213: numero delle rotture del truciolo prima che il TNC
ritiri l’utensile dal foro per lo scarico dei trucioli. Per la
rottura del truciolo, il TNC riporta l'utensile alla distanza
di sicurezza Q200
ú PROFONDITA’ DI ACCOSTAMENTO MINIMA Q205
(incrementale): se è stato programmato un valore da
togliere, il TNC limita l’ AVANZAMENTO al valore
impostato nel Q205
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro
ú INVERSIONE AVANZAMENTO Q208: velocità di
spostamento dell’utensile durante l’estrazione dal foro
in mm/min. Programmando Q208=0, l’estrazione
avviene con avanzamento Q206
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.2 Cicli di foratura
Esempi di blocchi NC:
10 CYCL DEF 203 FORATURA UNIVERSALE
Q200=2 ;DISTANZA DI SICUREZZA
Q201=-20 ;PROFONDITA‘
Q206=150 ;AVANZAMENTO IN PROF.
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORDINATE SUPERFICIE
Q204=50 ;2. DIST. SICUREZZA
Q212=0.2 ;VALORE DA TOGLIERE
Q213=3 ;ROTTURE TRUCIOLO
Q205=3 ;PROF. MIN. DI ACCOSTAM.
Q211=0.25 ;TEMPO ATTESA SOTTO
Q208=500
;INVERSIONE AVANZAMENTO
