107 HEIDENHAIN TNC 426 B, TNC 430
La distanza tra punto di partenza e punto finale dell’arco di
cerchio non deve essere maggiore del diametro del cerchio.
Il raggio massimo è di 99,9999 m.
Gli assi angolari A, B e C possono essere utilizzati.

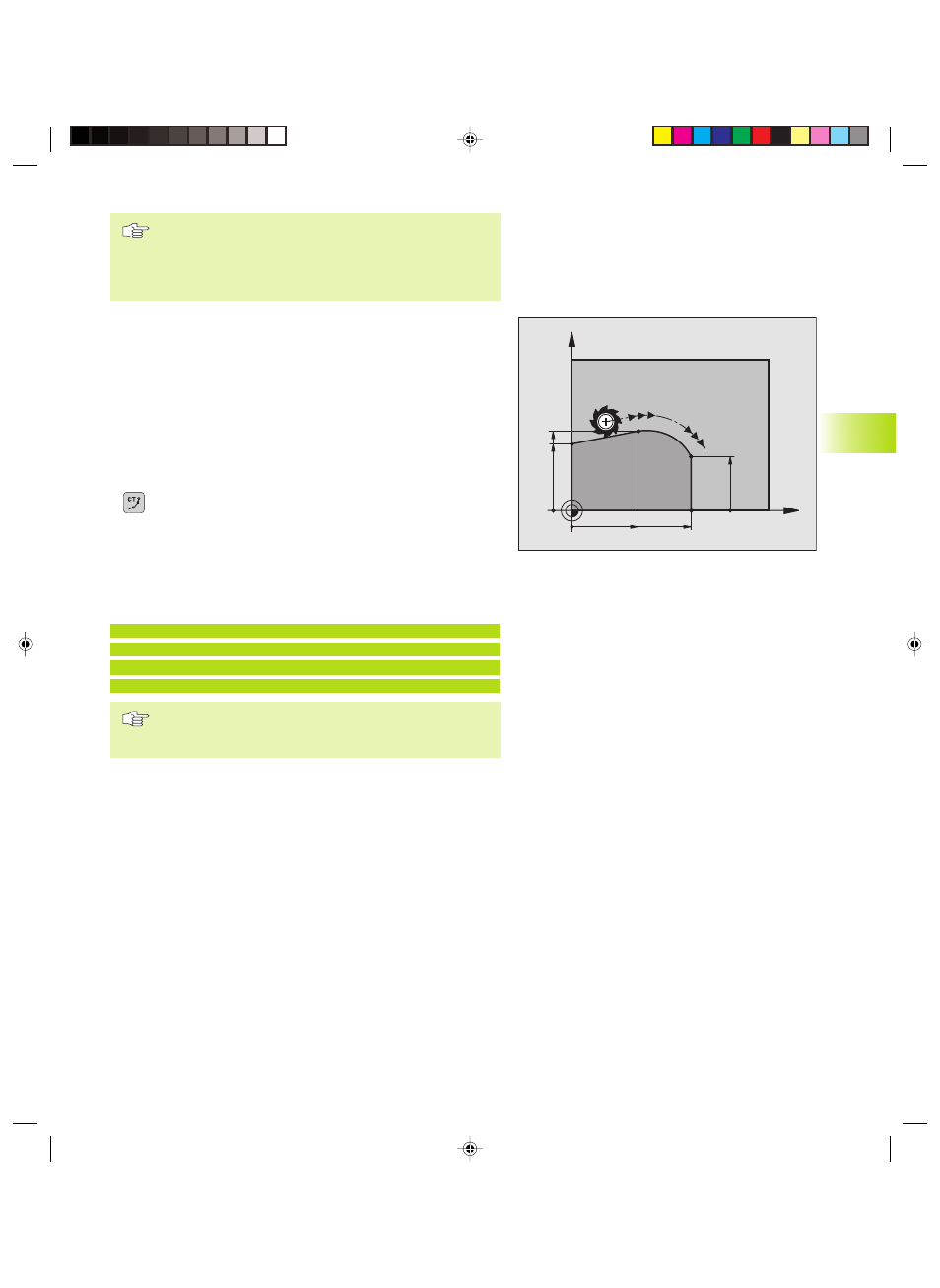

Traiettoria circolare CT con raccordo tangenziale
L’utensile si sposta su un arco di cerchio che si raccorda
tangenzialmente all’elemento di profilo precedente.
Un raccordo viene considerato tangenziale quando nel punto di
intersezione degli elementi di profilo non si verificano gomiti o spigoli,
cioè quando il passaggio tra elementi di profilo è continuo.
L’elemento di profilo al quale l’arco di cerchio si raccorda
tangenzialmente, viene programmato direttamente prima del blocco
CT. A tale scopo sono necessari almeno due blocchi di
posizionamento.
ú Inserire le COORDINATE del punto finale dell‘arco di
cerchio
Ove necessario:
ú Avanzamento F
ú FUNZIONE AUSILIARIA M
Esempi di blocchi NC
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Il blocco CT e l’istruzione dell’elemento di profilo
precedente devono contenere entrambe le coordinate del
piano nel quale verrà eseguito l’arco di cerchio!
X
Y
25 45
25
30
20
6.4
Tr
aiet
to
rie – Coor
dinat
e car
tesiane
