3 HEIDENHAIN TNC 426 B, TNC 430
1.2 Unità video e tastiera
Unità video

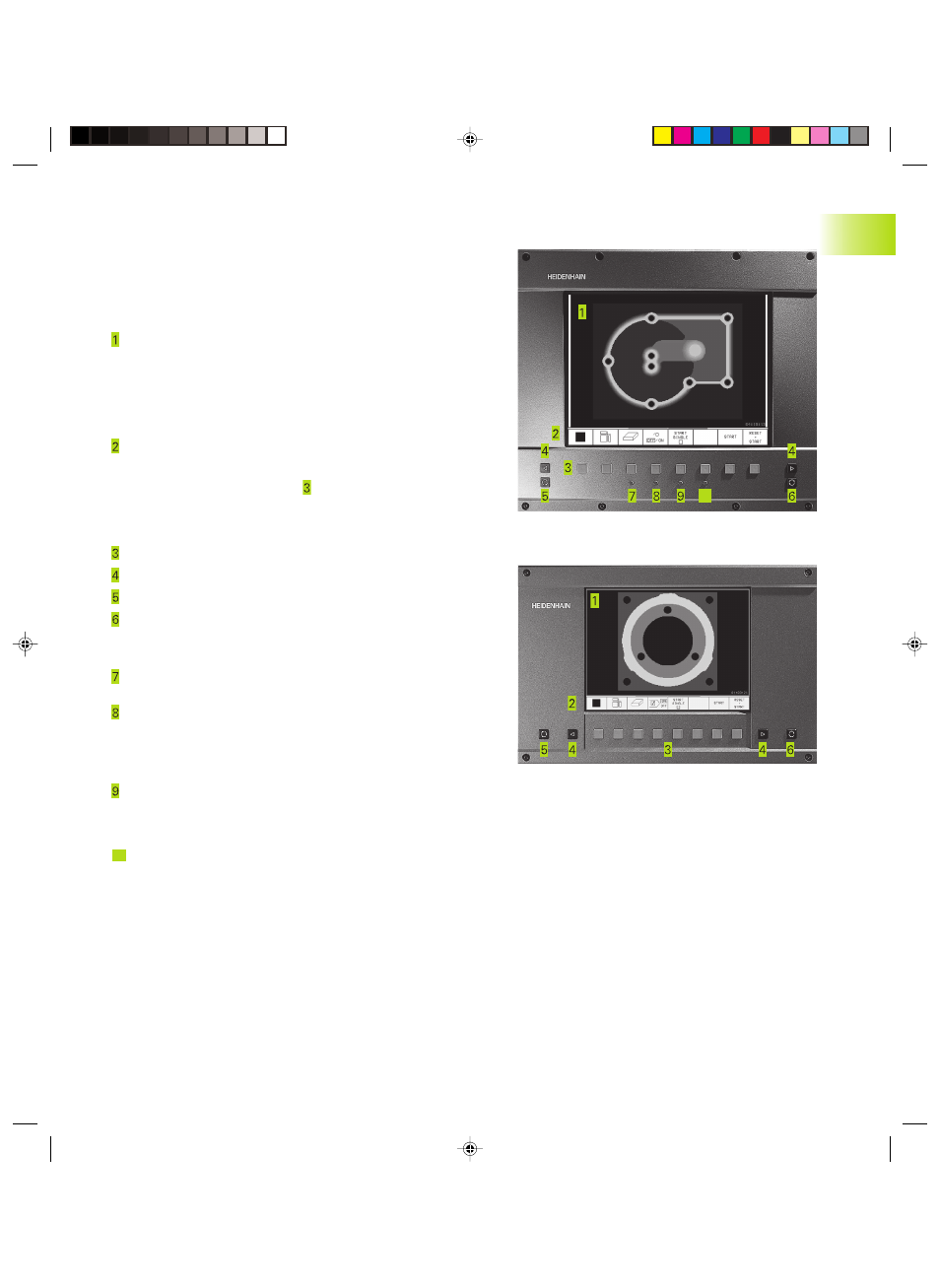

Il TNC può essere fornito a scelta con lo schermo a colori BC 120
(CRT) o con lo schermo a colori piatto BF 120 (TFT). La figura in alto a
destra illustra gli elementi di comando del BC 120, la figura centrale a
destra quelli del BF 120:
Riga d'intestazione:
all'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati: i modi operativi ”Macchina” a sinistra e i
modi operativi ”Programmazione” a destra. Il modo operativo
attivo compare nel campo più lungo della riga di intestazione. Nello
stesso campo vengono visualizzati anche le domande di dialogo e i
messaggi (eccezione: quando il TNC visualizza solo disegni).
Softkey:
sullo schermo in basso il TNC visualizza ulteriori funzioni in una riga
softkey. Queste funzioni vengono selezionate mediante i relativi
tasti sottostanti la riga softkey Delle barre strette direttamente
sopra la riga softkey visualizzano il numero dei livelli softkey
selezionabili con i tasti cursore neri disposti a destra e a sinistra
dei softkey. La riga softkey attiva viene evidenziata in chiaro.
Softkey di selezione
Commutazione dei livelli softkey
Definizione della ripartizione dello schermo
Tasto di commutazione modi operativi ”Programmazione”/
”Macchina”
Tasti addizionali per il BC 120
Smagnetizzazione dello schermo:
abbandonare il menu principale di impostazione dello schermo.
Selezionare il menu principale per l'impostazione dello schermo;
Nel menu principale:
spostare il campo chiaro verso il basso.
Nel sottomenu: ridurre il valore,
spostare la figura verso sinistra e verso il
basso.
Nel menu principale: spostare il campo chiaro verso l'alto.
Nel sottomenu: ingrandire il valore,
spostare la figura verso destra e verso
l'alto
10 Nel menu principale: Selezionare il sottomenu
Nel sottomenu: abbandonare il sottomenu.
Impostazione dello schermo: vedere pagina successiva
