SVUOTAMENTO (Ciclo 22)

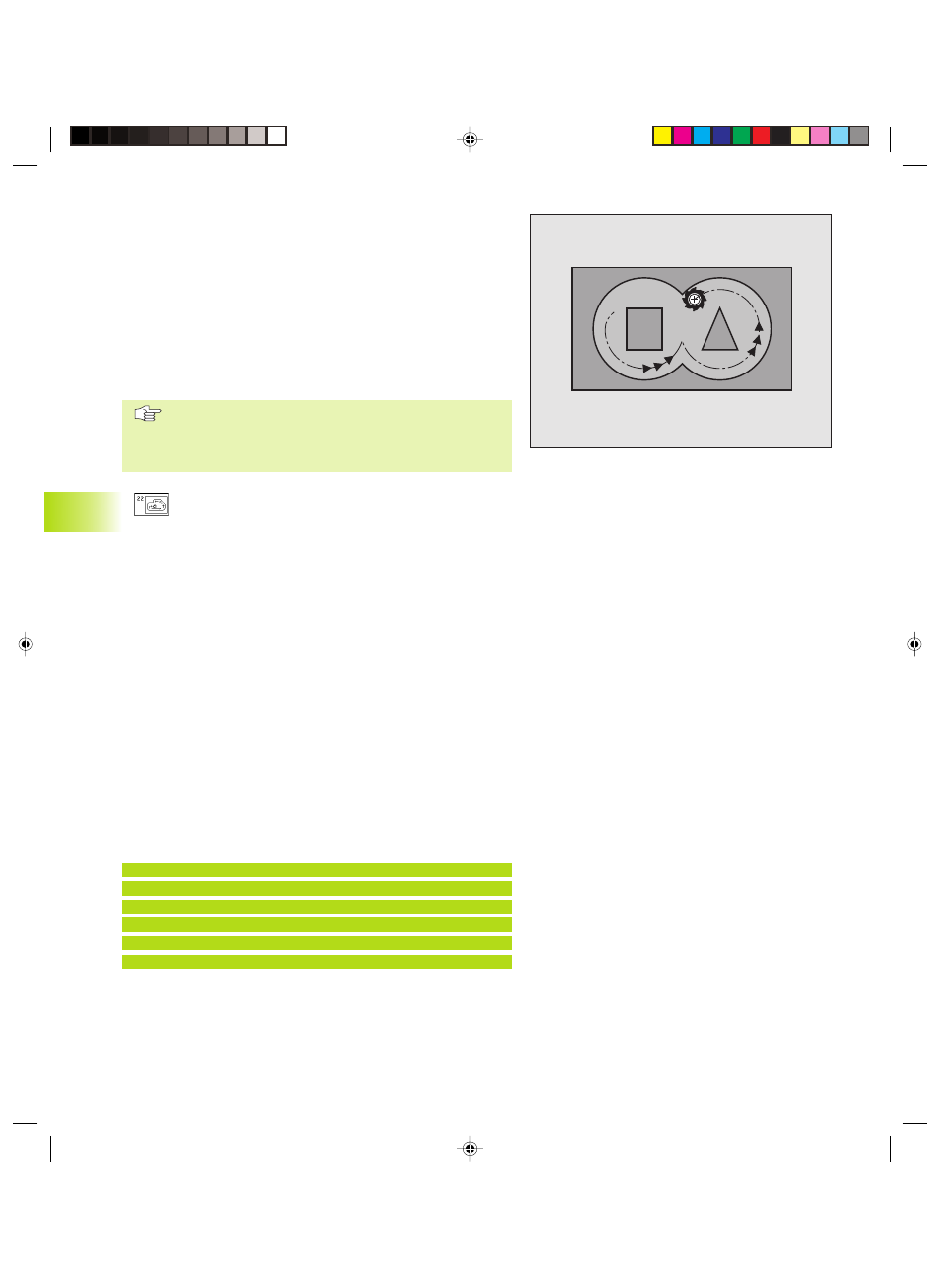

1 Il TNC posiziona l’utensile sopra il punto di penetrazione, tenendo
conto della QUOTA LATERALE
2 Alla prima PROFONDITA‘ DI ACCOSTAMENTO l’utensile fresa il
profilo dall'interno verso l'esterno con AVANZAMENTO DI
FRESATURA Q12
3 I profili delle isole (qui C/D) vengono contornati con
l’avvicinamento della fresa al profilo delle tasche (qui A/B)
4 Successivamente il TNC finisce il profilo delle tasche e ritira
quindi l’utensile alla DISTANZA DI SICUREZZA
Da osservare:
Utilizzare evt. una fresa con tagliente frontale a taglio
centrale (DIN 844) oppure effettuare una preforatura con il
ciclo 21.
ú PROFONDITA’ DI ACCOSTAMENTO Q10
(incrementale): quota di cui l’utensile viene accostato
di volta in volta
ú AVANZAMENTO IN PROFONDITA’ Q11: velocità di
penetrazione in mm/min
ú AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura in mm/min
ú NUMERO UTENSILE SGROSSATURA Q18: numero
dell’utensile con il quale il TNC ha già eseguito una
sgrossatura. Se non fosse stata eseguita alcuna
sgrossatura, programmare „0“; inserendo un numero in
questo campo, il TNC svuoterà solo la parte che non ha
potuto essere lavorata con l'utensile di sgrossatura.
Se l'utensile non potesse avvicinarsi lateralmente a
questa parte, il TNC effettua una penetrazione con
pendolamento; a questo scopo occorre definire nella
tabella utensili TOOL.T (vedere paragrafo 5.2) la
lunghezza del tagliente LCUTS e l'angolo massimo di
penetrazione ANGLE dell'utensile. In mancanza di tali
definizioni il TNC emette un messaggio d‘errore.
ú AVANZAMENTO DI PENDOLAMENTO Q19:
avanzamento di pendolamento in mm/min
Esempi di blocchi NC:
59 CYCL DEF 22.0 SVUOTAMENTO
Q10=+5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZ. SVUOTAMENTO
Q18=1 ;UTENSILE SGROSSATURA
Q19=150 ;AVANZ. PENDOLAMENTO
C D
A B
