213 HEIDENHAIN TNC 426 B, TNC 430
Da osservare:

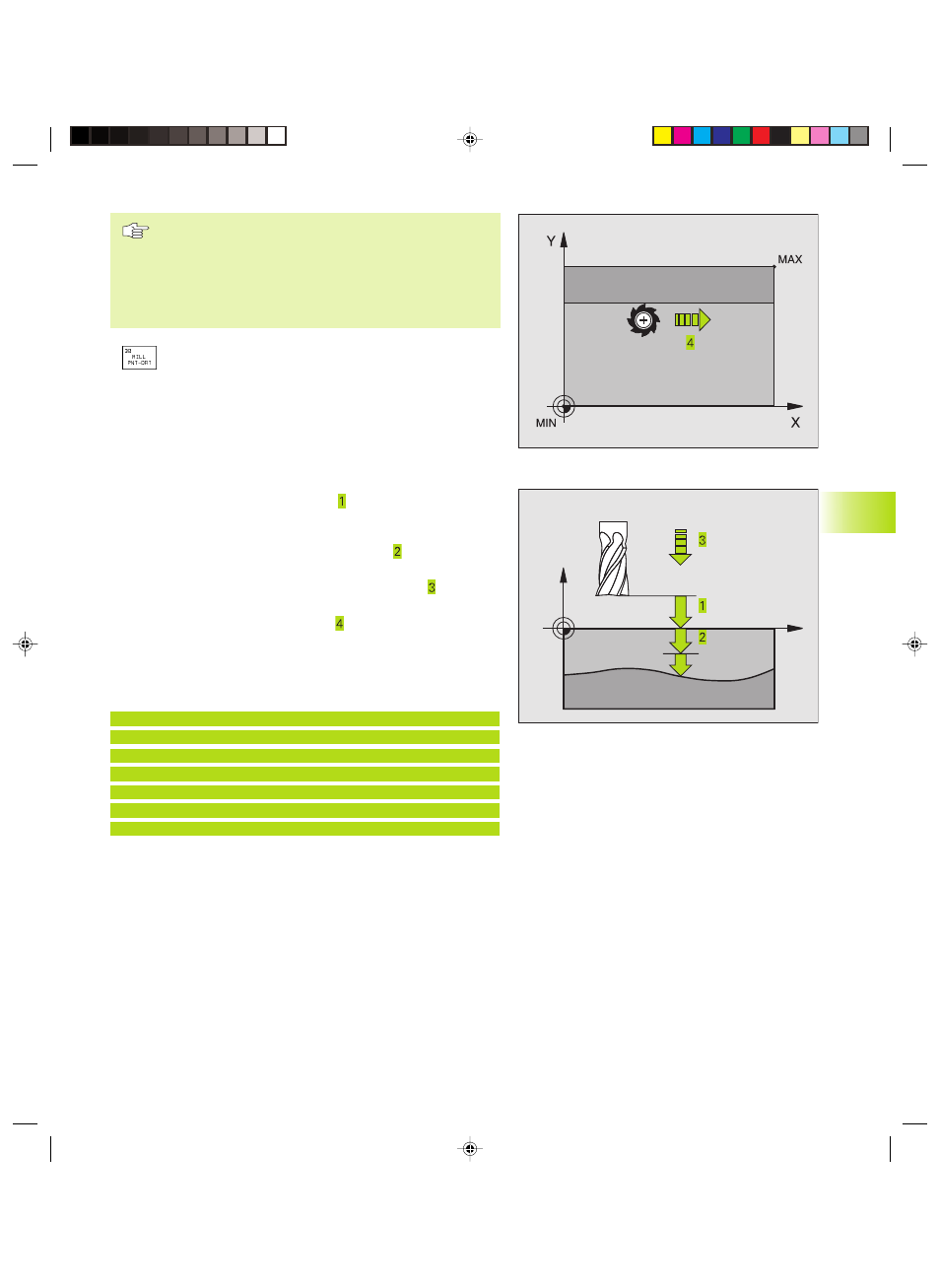

Con il ciclo 30 si possono lavorare dati digitalizzati e file dati
PNT.
Eseguendo file dati PNT senza coordinata dell’asse del
mandrino, la profondità di fresatura risulta dal punto MIN
programmato per l’asse del mandrino.
ú PGM NOME DATI DIGITALIZZATI: introdurre il nome
del file nel quale sono memorizzati i dati digitalizzati;
se il file non si trova nella directory attuale, introdurre il
percorso completo. Se si desidera eseguire una
tabella punti si deve indicare anche il tipo di file .PNT
ú PUNTO MIN CAMPO: punto minimo (coordinate X, Y e
Z) del campo nel quale si deve fresare
ú PUNTO MAX CAMPO: punto max (coordinate X, Y e Z)
del campo nel quale si deve fresare
ú DISTANZA DI SICUREZZA (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo nei
movimenti in rapido
ú PROFONDITA' DI ACCOSTAMENTO (incrementale):
quota di cui l’utensile viene accostato di volta in volta
ú Avanzamento accostamento in profondità : velocità
dell’utensile nella penetrazione in mm/min
ú Avanzamento di fresatura : velocità di spostamento
dell’utensile durante la fresatura in mm/min
ú FUNZIONE AUSILIARIA M: introduzione opzionale di
una funzione ausiliaria, p. es. M13
Esempi di blocchi NC:
64 CYCL DEF 30.0 LAVORAZIONE DATI DIG.
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 DIST 2
69 CYCL DEF 30.5 INCR. +5 F100
70 CYCL DEF 30.6 F350 M8
X
Z
