109 HEIDENHAIN TNC 426 B, TNC 430

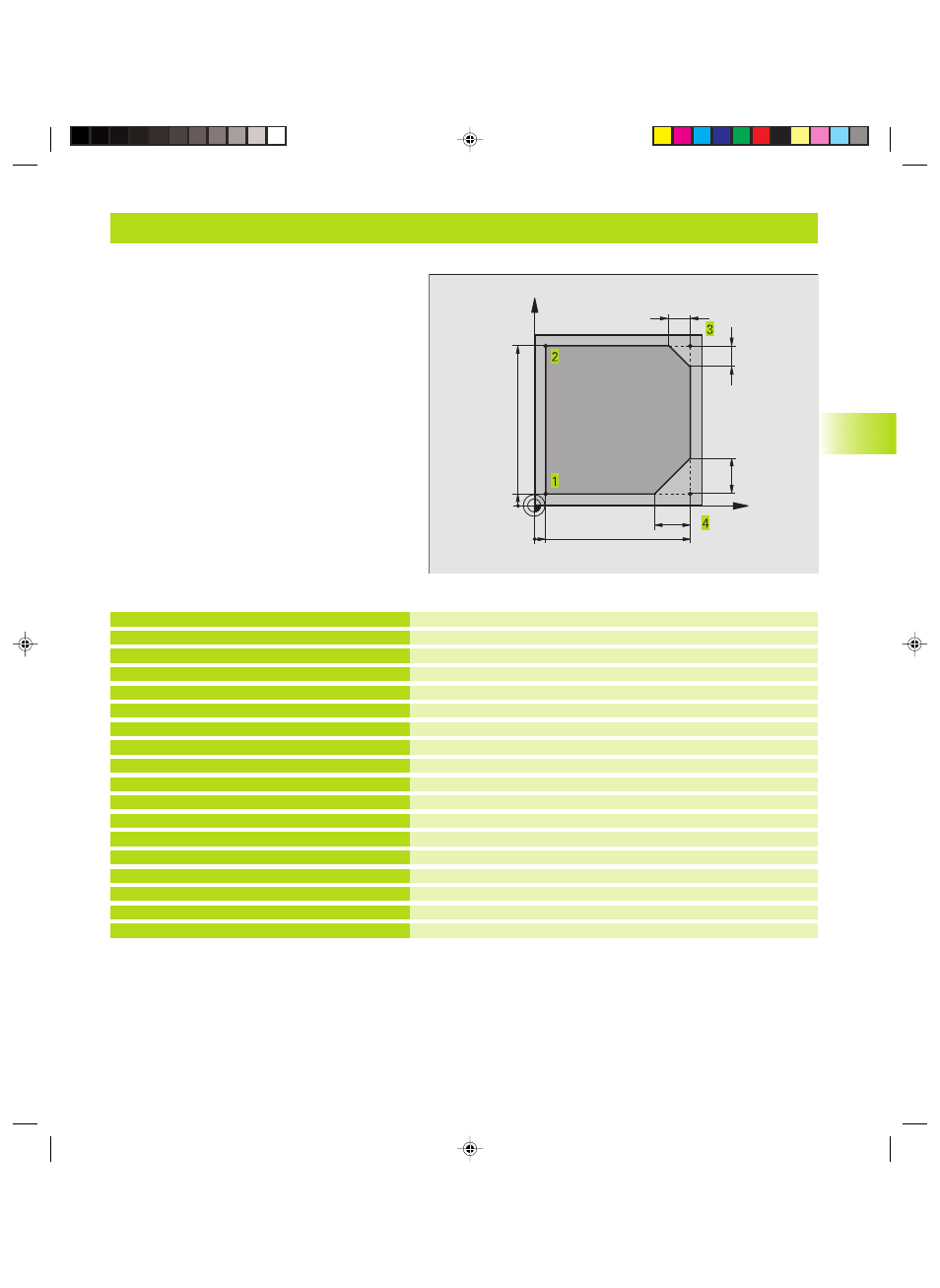

Esempio: Traiettoria lineare e smussi con coordinate cartesiane
6.4
Tr
aiet
to
rie – Coor
dinat
e car
tesiane
Esempio: Traiettoria lineare e smussi con coordinate cartesiane
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X-10 Y-10 R0 F MAX
7 L Z-5 R0 F1000 M3
8 APPR LT X+5 Y+5 LEN10 RL F300
9 L Y+95
10 L X+95
11 CHF 10
12 L Y+5
13 CHF 20
14 L X+5
15 DEP LT LEN10 F1000
16 L Z+250 R0 F MAX M2
17 END PGM LINEAR MM
Definizione pezzo grezzo per la simulaz. grafica della lavorazione
Definizione dell’utensile nel programma
Chiamata utensile con asse mandrino e nr. giri mandrino
Disimpegno utensile sull‘asse mandrino con rapido FMAX
Preposizionamento dell’utensile
Posizionamento alla prof. di lavorazione con F = 1000 mm/min
Avvicinamento su una retta con raccordo tangenziale del punto 1
Posizionamento sul punto 2
Punto 3: prima retta per lo spigolo 3
Programmazione smusso con lunghezza 10 mm
Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4
Programmazione dello smusso con lunghezza 20 mm
Posizionamento sull’ultimo punto 1, seconda retta per spigolo 4
Abbandono del profilo su retta con raccordo tangenziale
Disimpegnare l'utensile, fine del programma
X
Y
95 5
95
5
10
10
20
20
