Preposizionamento
Preposizionare l’utensile all‘inizio del programma di lavorazione in
modo da escludere danneggiamenti dell’utensile e del pezzo.
Generazione dei blocchi di programma con i tasti di
programmazione traiettorie
Aprire il dialogo in chiaro con i tasti grigi di programmazione traiettorie.
Il TNC chiederà uno dopo l’altro tutti i dati e inserirà il blocco di
programma nel programma di lavorazione.
Esempio – Programmazione di una retta:
Apertura del dialogo di programmazione : p.es. retta
COORDINATE ?
<
10 Inserire le coordinate del punto finale della retta
5
CORR. RAGGIO: RL/RR/SENZA CORR.: ?
<
Selezione correzione raggio: premere p. es. il
softkey RL, l’utensile si sposterà a sinistra del
profilo
AVANZAMENTO F=? / F MAX = ENT
<
100 Inserire l’avanzamento e confermare con il tasto
ENT: p.es.100 mm/min. Con programmazione in
pollici: l'immissione di 100 corrisponde ad un
avanzamento di 10 pollici/min.
spostamento in rapido: premere il softkey
FMAX, o
spostamento con l'avanzamento calcolato in
automatico (tabelle dati di taglio): premere il
softkey FAUTO
FUNZIONE AUSILIARIA M ?
<
3 Inserire la funzione ausiliaria , p.es. M3 e
concludere il dialogo con il tasto ENT
6.2 Gener
alità r
elativ
e alle funzioni di tr
aiet
to
ri
a

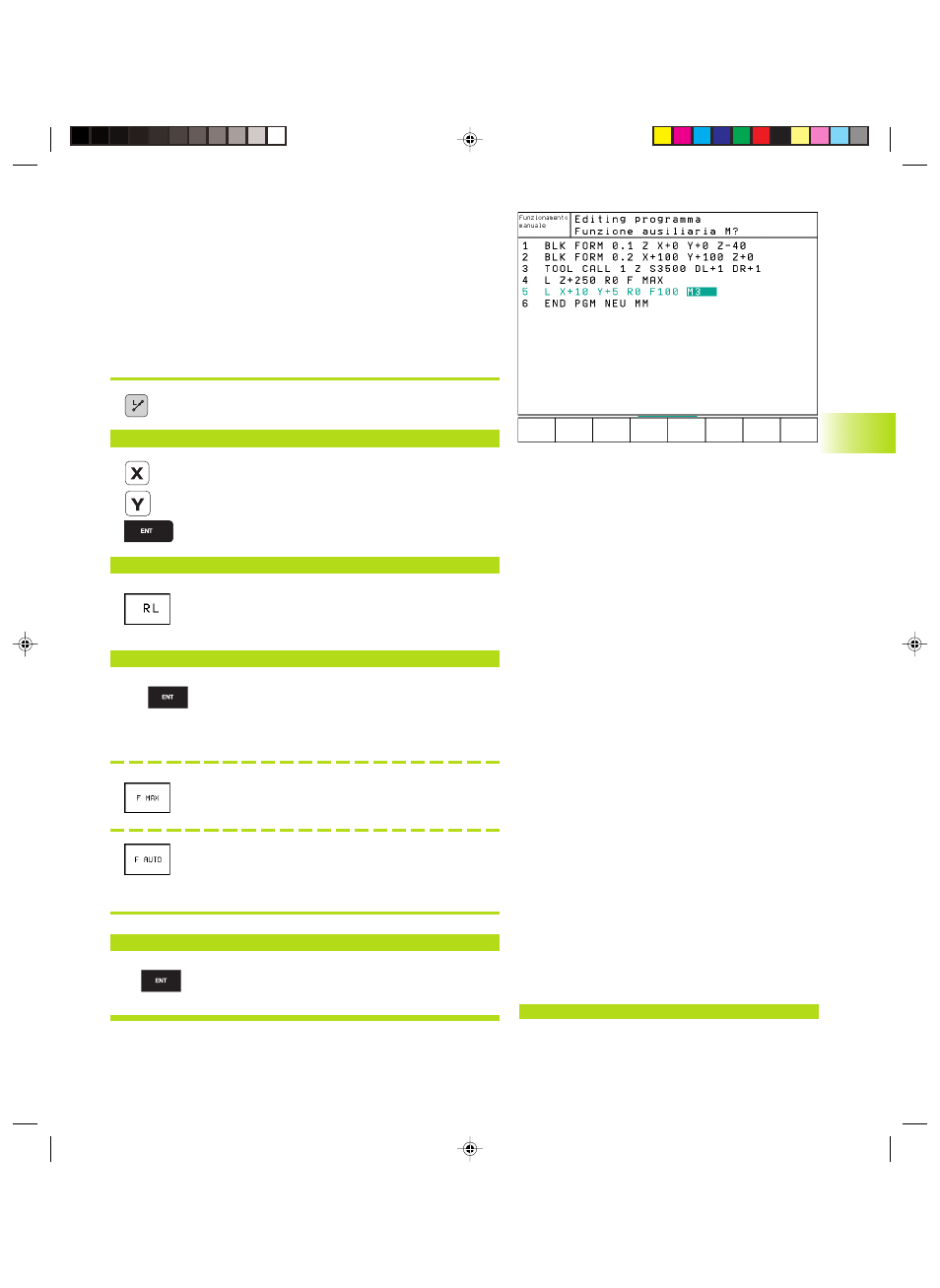

Nel programma di lavorazione si vedrà la seguente riga:
L X+10 Y+5 RL F100 M3
