8

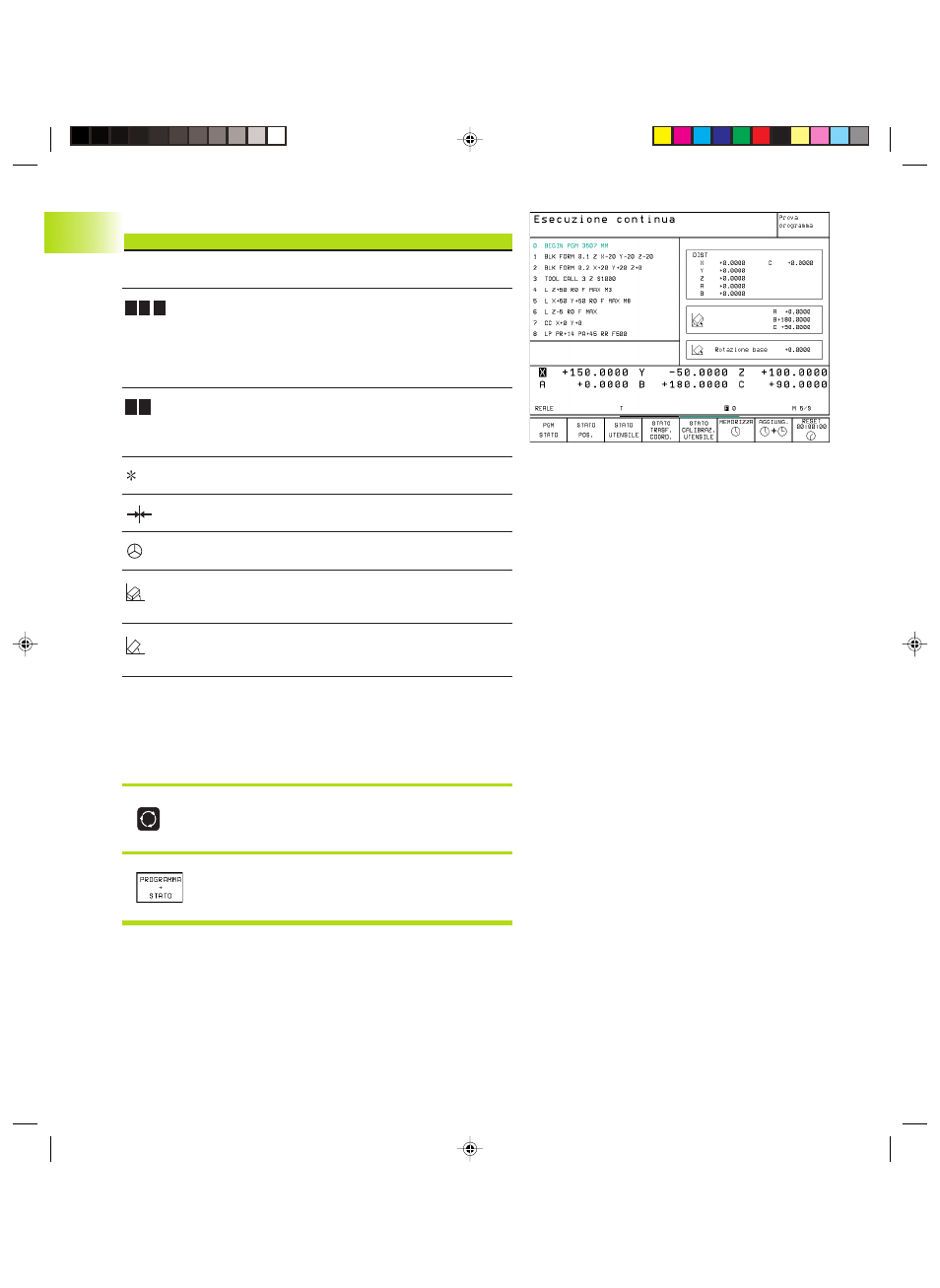

Informazioni della visualizzazione di stato
Simbolo Significato
REALE Coordinate reali o nominali della posizione attuale
X Y Z Assi della macchina; gli assi ausiliari vengono indicati con
lettere minuscole.
L'ordine di successione e il numero di assi vengono definiti
dal costruttore della macchina.
Consultare il Manuale della macchina.
F S M L'indicazione dell'avanzamento in pollici corrisponde
alla decima parte del valore efficace.
Numero giri S, avanzamento F, funzione attiva ausiliaria M
Esecuzione programma avviata
Asse bloccato
Asse spostabile con il volantino
Spostamento assi nel piano di lavoro ruotato
Spostamento assi in relazione alla rotazione base
Visualizzazioni di stato supplementari
Le visualizzazioni di stato supplementari contengono informazioni
dettagliate sull’esecuzione del programma.
Attivazione della visualizzazione di stato supplementare
Chiamare il livello softkey per la ripartizione dello
schermo
<
Selezionare la rappresentazione con
visualizzazione di stato supplementare
1 Introduzione
1
.4
V
isualizzazione di stat
o
