8 Programmazione: Cicli 156

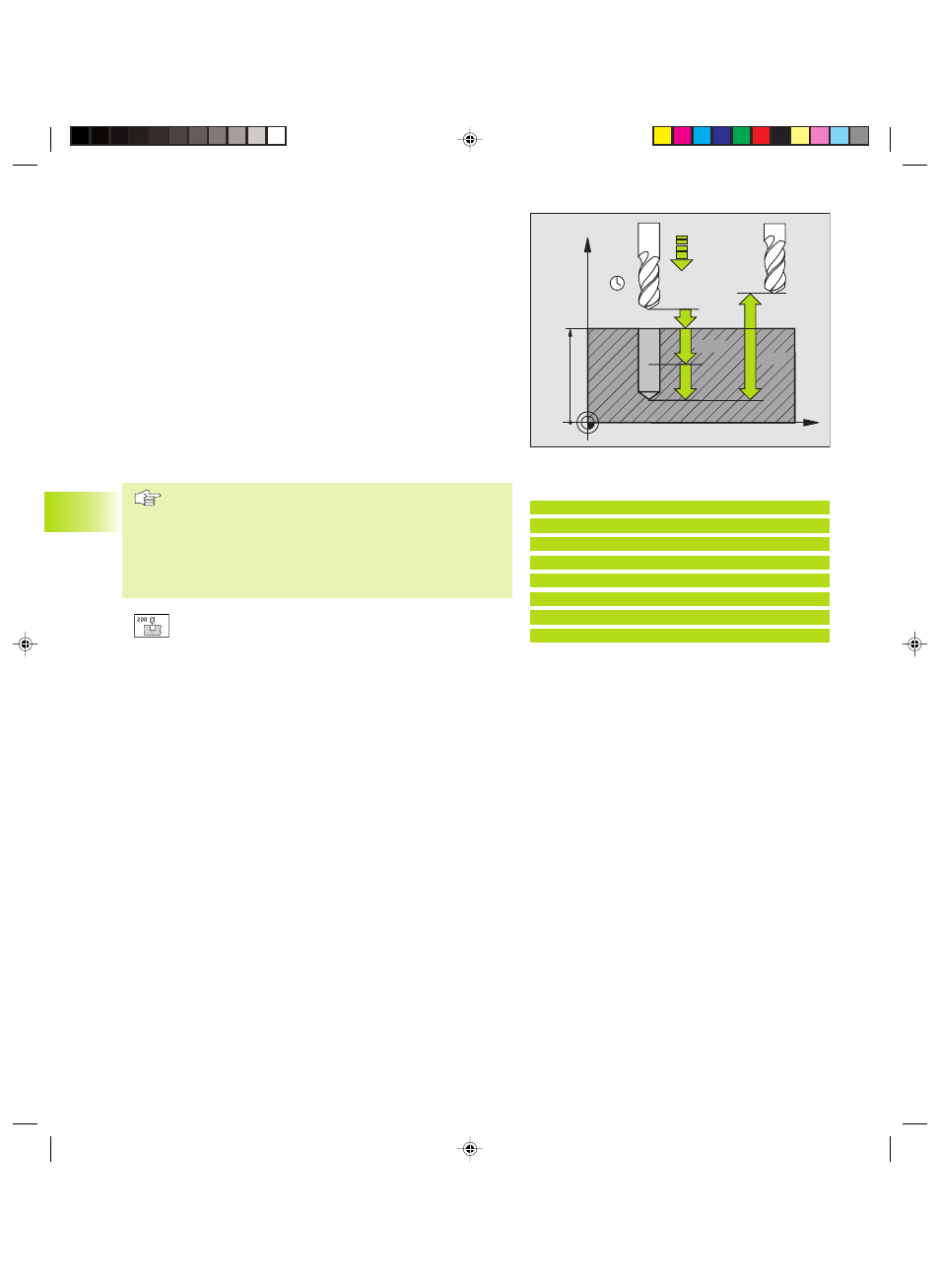

FORATURA (Ciclo 200)
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX alla
DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L’utensile penetra con l’ AVANZAMENTO F programmato fino alla
prima PROFONDITA’ DI ACCOSTAMENTO
3 Il TNC ritira l‘utensile con FMAX alla DISTANZA DI SICUREZZA,
dove sosta, se programmato, riportandolo in seguito con FMAX alla
distanza di sicurezza sopra la prima PROFONDITA’ DI
ACCOSTAMENTO
4 Successivamente l’utensile penetra con l’ AVANZAMENTO F
programmato di un ulteriore PROFONDITA’ DI ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
PROFONDITA’ DI FORATURA programmata
6 6 Dal fondo del foro l’utensile ritorna con FMAX alla DISTANZA DI
SICUREZZA o, se programmato, alla 2. DISTANZA DI SICUREZZA
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Il segno del parametro PROFONDITA’ definisce la direzione
della lavorazione.
ú DISTANZA DI SICUREZZA Q200 (incrementale):
Distanza tra la punta dell‘utensile e la superficie del
pezzo; inserire un valore positivo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono di
foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spostamento dell’utensile durante la foratura in mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accostamento dell’utensile. Il
TNC si porta in un unico passo fino alla PROFONDITA’
quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA’
sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’
La PROFONDITA’ non deve essere un multiplo della
PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l'utensile si arresta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per lo
scarico dei trucioli
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
8.2 Cicli di foratura
Esempi di blocchi NC:
7 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA DI SICUREZZA
Q201=-20 ;PROFONDITA‘
Q206=150 ;AVANZAMENTO IN PROF.
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORDINATE SUPERFICIE
Q204=50 ;2. DIST. SICUREZZA
