HEIDENHAIN TNC 426 B, TNC 430 333
13.2
Piedinat
ur
a del connet
to
re e ca
v
o di colleg
ament
o per int
erf
acce dati

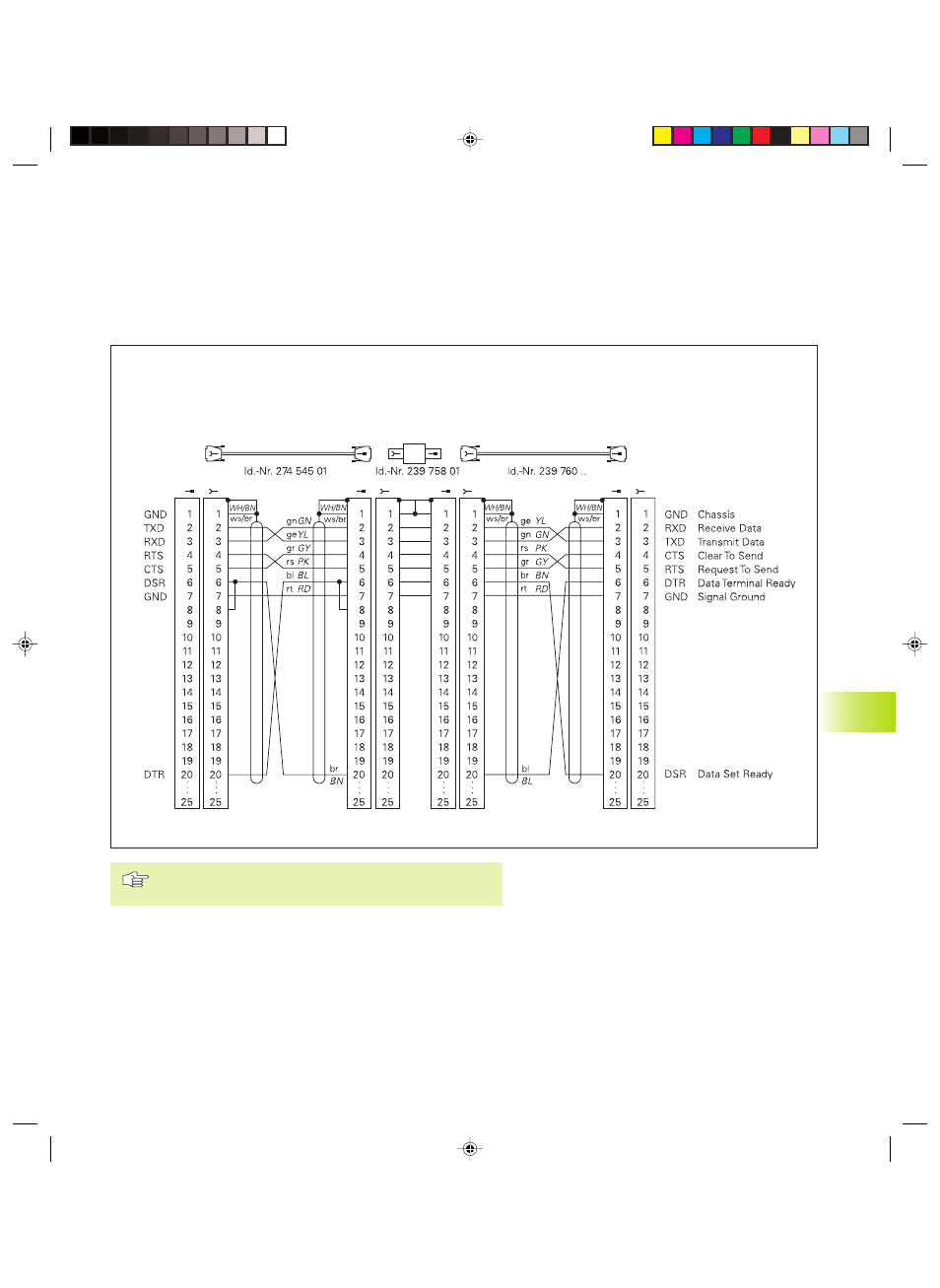

13.2 Piedinatura del connettore e cavo di
collegamento per interfacce dati
Interfaccia V.24/RS-232-C
Apparecchi HEIDENHAIN
Le piedinature dei connettori sull’unità logica TNC (X21) e
sull’adattatore sono differenti.
Apparecchi HEIDENHAIN
Apparecchio
periferico
p.es. FE
Cavo standard
HEIDENHAIN
3 m
Adattatore V.24
Cavo di
collegamento
HEIDENH
AIN max. 17 m
X21
TNC
